KONFORMITÄTSERKLÄRUNG
Als Hersteller bescheinigt
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hiermit für das folgende Produkt:
Typ: 5905A
Name: Loop Link
die Konformität mit folgenden Richtlinien und Normen:
EMV Richtlinien 2004/108/EG und nachfolgende Änderungen
EN 61326
Diese Erklärung ist in Übereinstimmung mit Artikel 10, Unterklausel 1 der EMV
Richtlinie ausgestellt. Zur Spezifikation des zulässigen Erfüllungsgrades, siehe
die Elektrische Daten des Moduls.
Rønde, 3. Juni 2005
36
Peter Rasmussen
Unterschrift des Herstellers
ANLEITUNG

BATTERIEWECHSEL

ANSCHLUSS AN DAS SYSTEM 5000
UND PC COM. PORT.
BATTERIEWECHSEL:
Das festmontierte Kommunikationskabel für das SYSTEM 5000 kann mit ge-
fährlicher Spannung in Berührung kommen und darf daher nicht am Modul
befestigt sein. Ein Batterieaustausch wird gemaht, indem man die Schraube des
Batteriedeckels löst, wie auf Bild 1 dargestellt.
Eine Batterie vom Typ PP3 (9V) ist zu verwenden.
Batteriemaße: 26 mm x 17 mm x 67 mm.
Verschiedene Typenbezeichnungen: 6GF22, MN1604, 6LR1,6AM6, Eblock.

ANSCHLUSS:

Die Bilder 2 und 3 zeigen den Anschluss an das SYSTEM 5000 und den PC.
Der Programmierungsstecker im System 5000 ist durch Öffnen der Front
zugänglich, wie im Bild 3 in der Betriebsanleitung für dieses System dargestellt.

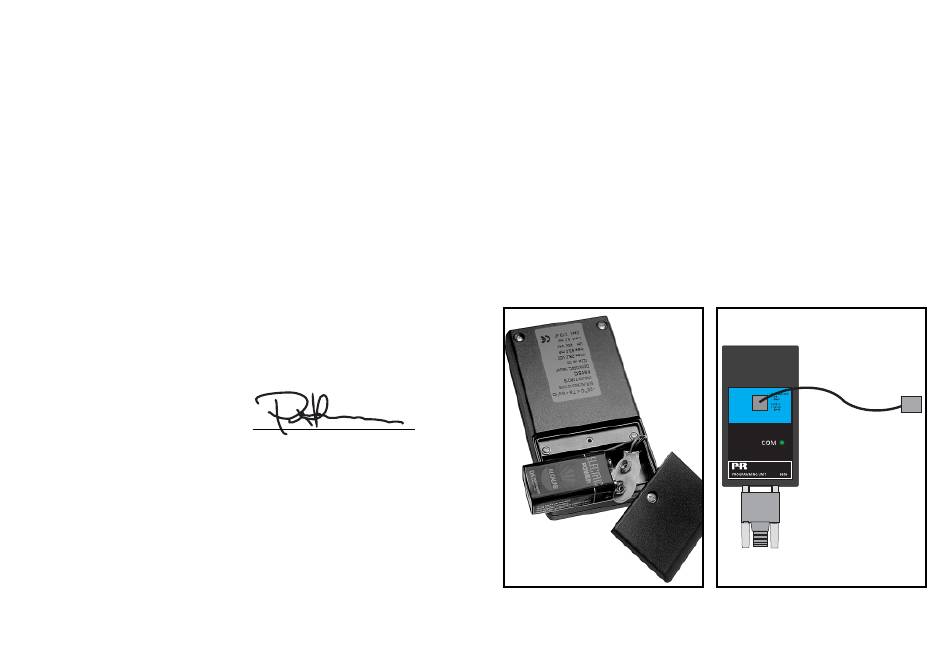

Bild 1: Batteriewechsel.
Bild 2: Festmontierte Kommunika-
tionskabel und PC-Kabel
