Inhaltszusammenfassung für Pepperl+Fuchs LAL-SRW-PF-08

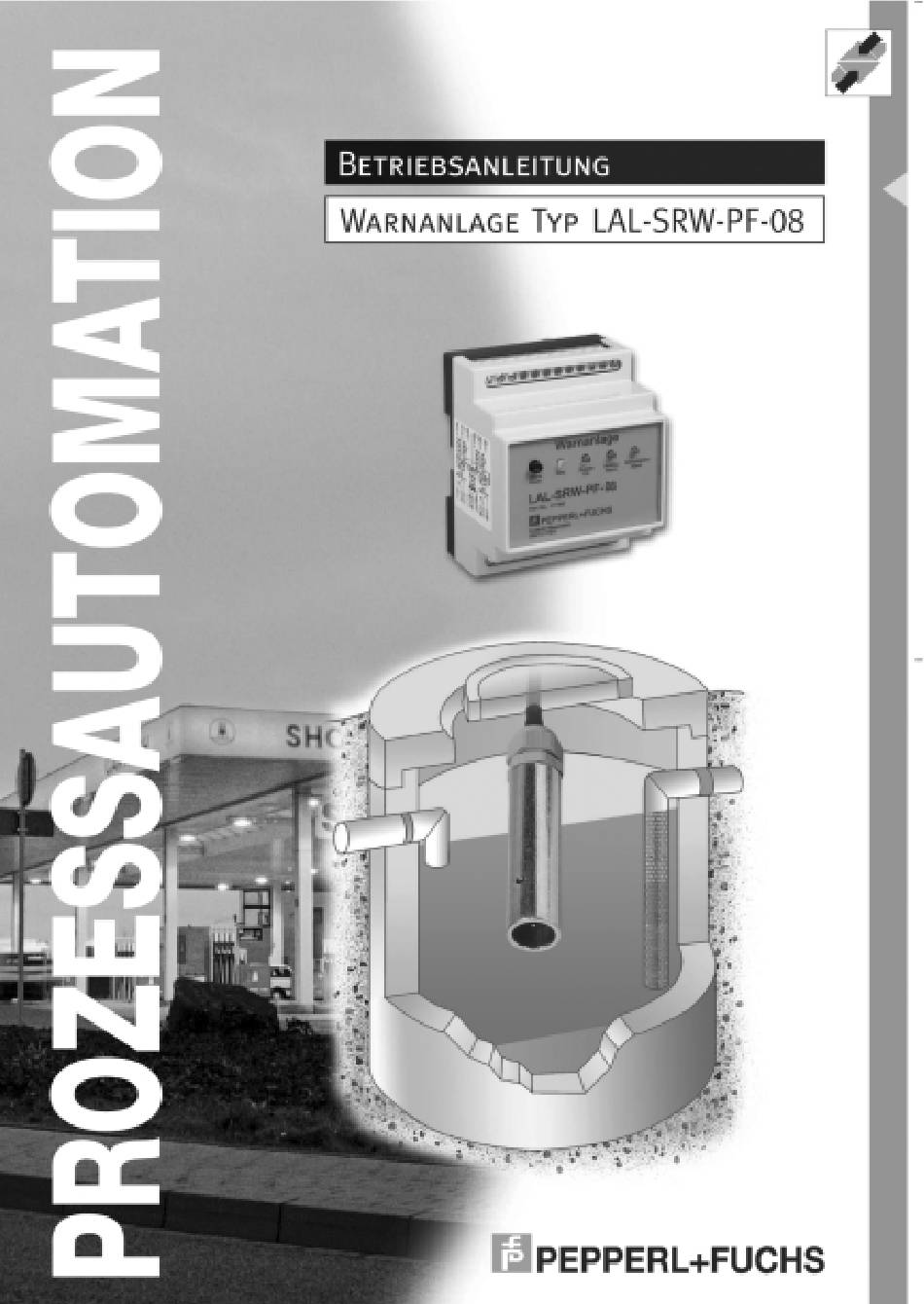

  • Seite 1 Lagernummer: 57516 - 06/04 (BJ)
  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung Warnanlage Typ: 08 (Aufstau) INHALTSVERZEICHNIS Warnanlage . Warnung Montage. Achtung . Steuereinheit Anschlusskabel . Bild: Anschluss Sensoren . Dip-Schaltereinstellung . Bedeutung der Leuchtdioden. . Rückstellung von Alarm Wartung und Gerätetest Achtung Testprozedur Aufstausensor Störungs-Checkliste am Steuergerät . Technische Daten Steuergerät . Technische Daten Aufstausensor .
  • Seite 3: Warnanlage

    Die Warnanlage LAL-SRW-PF-08 ist eine Alarmeinrichtung für Leichtflüssigkeitsabscheider (Benzin- und Ölab- scheider) mit einer Zulassung für den Betrieb im explosionsgefährdeten Bereich Zone 0. Sie dient zur Erkennung des Höchststandes der Flüssigkeit in Abscheidern. Dieser Montagesatz der Warnanlage LAL-SRW-PF-08 beinhaltet: Montagegehäuse mit DIN-Schiene...
  • Seite 4: Montage

    Montage: Die Sensoren für Aufstauerkennung werden mit dem entsprechenden Montagematerial NVO5-B-PF in dem Öl/Benzinabscheider installiert. Damit wird die Montagehöhe des Sensors im Abscheider fixiert. Die Platzierung des Sensors ist von Fabrikat und der Höhe des Abscheiders abhängig und ist seitens des Lieferanten des Abscheider vorgegeben, in Zweifelsfällen sind die genauen Maße bei dem Abscheiderlieferanten nachzufragen.
  • Seite 5: Bild: Anschluss Sensoren

    Bild: Anschluss Sensoren Grundeinstellung der Steuereinheit NVO5-151B-PF mit Aufstausensor NVF 103/34PF. - 5 -...
  • Seite 6: Dip-Schaltereinstellung

    DIP-Schaltereinstellung Steuergerät Warnung: Die Einstellung der DIP-Schalter darf nur im spannungslosen Zustand vorgenommen werden. Vor Entfernen der seitlich montierten Schutzkappe, Warnanlage Spannungsfrei schalten. Die Schutzkappe ist nach Einstellung der DIP-Schalter unbedingt wieder zu montieren. DIP 1: Sensor Aufstau NVF-103/34PF "On": Sensor Aufstau NVF-103/34PF ist angeschlossen "Off": kein Sensor angeschlossen DIP 2: OFF "Off": Kein Sensor angeschlossen...
  • Seite 7: Bedeutung Der Leuchtdioden

    Bedeutung der Leuchtdioden Netz: Die gelbe LED leuchtet, wenn die Netzspannung am Steuergerät anliegt. Die gelbe LED blinkt, wenn das Gerät in Betrieb genommen wird. System OK: Die grüne LED leuchtet bei normalem Betriebszustand. Die grüne LED blinkt, ein Alarm lag vor, aber die Anlage ist wieder im normalen Betriebszustand.
  • Seite 8: Störungs-Checkliste Am Steuergerät

    Störungs-Checkliste am Steuergerät NVO5-151B-PF ❍ ❍ ❍ ❍ Netz System Aufstau Alarm ❍ ❍ ❍ ❍ Keine LED leuchtet Kontrollieren, ob die Betriebsspannung anliegt. Falls ja und keine LED leuchtet muss das Steuergerät ausgetauscht werden. ✹ ❍ ❍ ❍ Netz blinkt. Anlage wird in Betrieb genommen Der Sensor Aufstau NVF-103/34PF erfordert eine gewisse Aufwarmzeit.
  • Seite 9: Technische Daten Steuergerät

    Technische Daten Steuergerät NVO5-151B-PF Betriebsspannung . 230V AC ±10% Anschlussklemmen . 5, 6, 7 Frequenz . 50-60 Hz Leistungsaufnahme nom./max. . 4,5/ 6 VA Max. Sicherung . 10 A Akustischer Geräuschpegel (ca.) . 70 dBA Akustischer Geräuschfrequenz (ca.) . 4 kHz Umgebungstemperatur .
  • Seite 10: Ce-Prüfzeichen

    EG-Baumusterprüfbescheinigung, Konformitätserklärung Die Warnanlage wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Die EG-Baumusterprüfbescheinigungen kann jedezeit bei Bedarf vom Abscheiderhersteller oder bei Pepperl+Fuchs angefordert werden. Bescheinigungen, Konformitätsaussagen und Betriebsanleitungen finden Sie unter www.pepperl-fuchs.com. Sicherheit und bestimmungsgemäße Verwendung Der Schutz von Betriebspersonal und Anlage ist nicht gewährleistet, wenn die Geräte nicht entsprechend ihrer...
  • Seite 11: Abmessungen

    Abmessungen: Steuereinheit NVO5-151B-PF Aufstausensor Ø26,9 - 11 -...
