Inhaltszusammenfassung für SonicWALL TZ 180

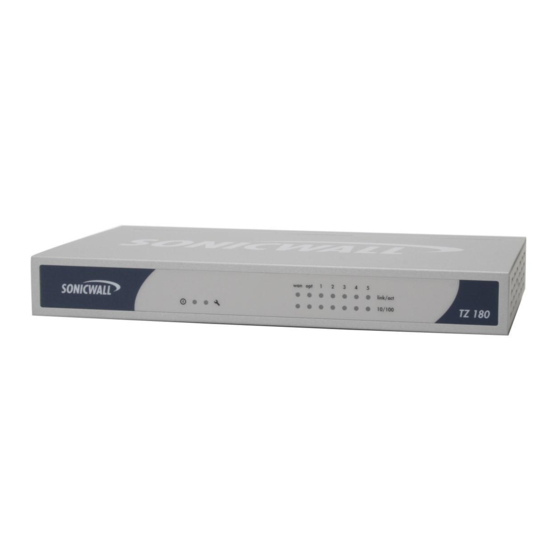

- Seite 1 COMPREHENSIVE INTERNET SECURITY ™ SonicWALL Internet Security Appliances SonicWALL TZ 180- Installationshandbuch...
- Seite 2 SonicWALL TZ 180- Installationshandbuch Vielen Dank, dass Sie SonicWALL TZ 180 erworben haben. Die SonicWALL TZ 180 ist die ultimative Sicherheitsplattform für den Einsatz in Klein- und Heimbüros. Durch die integrierte Unterstützung von Gateway Anti-Virus von SonicWALL bietet die SonicWALL TZ 180 einen leistungsstarken und doch benutzerfreundlichen Schutz gegen Hacker und Viren.
-
Seite 3: Inhaltsverzeichnis
Inhalte dieses Handbuchs Dieses Handbuch enthält folgende Abschnitte: 1. Aufgaben vor der Konfiguration - Seite 3 2. SonicWALL registrieren - Seite 11 3. Verbindung für das erste Setup - Seite 14 4. Den Setup-Assistenten ausführen - Seite 20 5. Mit dem Netzwerk verbinden - Seite 31... -
Seite 4: Aufgaben Vor Der Konfiguration
Aufgaben vor der Konfiguration In diesem Abschnitt In diesem Abschnitt finden Sie Informationen, die Sie vor der Konfiguration benötigen. Lesen Sie diesen Abschnitt gründlich durch, bevor Sie die SonicWALL TZ 180 einrichten. • Systemanforderungen auf Seite 4 • Lieferumfang prüfen auf Seite 5 •... -
Seite 5: Systemanforderungen
Systemanforderungen Überprüfen Sie vor dem Setup, ob Ihr Computer folgende Anforderungen erfüllt. Dieser Computer wird für die Verwaltung Ihrer SonicWALL TZ 180 während des Setups verwendet. • Windows XP, Windows 2000 oder Windows NT • 40 MB freien Speicherplatz •... -
Seite 6: Lieferumfang Prüfen
Lieferumfang prüfen 1. SonicWALL TZ 180 2. Standard-Netzteil 3. Ethernet-Kabel 4. SonicWALL-Ressourcen-CD 5. Installationshandbuch 6. Versionshinweise SonicWALL TZ 180-Installationshandbuch Seite 5... - Seite 7 Fehlt etwas? Sollten Sie nicht alle hier aufgelisteten Komponenten erhalten haben, wenden Sie sich an den SonicWALL-Support. Eine Liste der aktuellsten Support-Optionen finden Sie online unter: <http://www.sonicwall.com/us/support.html> *Das beigefügte Netzkabel ist nur für den Gebrauch in Nordamerika bestimmt. Für Kunden innerhalb der Europäischen Union (EU) ist kein Netzkabel beigefügt.
-
Seite 8: Konfigurationsinformationen Eintragen
Unterseite Ihrer SonicWALL-Appliance finden. Netzwerkinformationen LAN-IP-Adresse Wählen Sie eine statische IP-Adresse für Ihre SonicWALL-Appliance aus, die im Bereich Ihres lokalen Subnetzes liegt. Wenn Sie sich unsicher sind, können Sie die Standard-IP-Adresse (192.168.168.168) verwenden. SonicWALL TZ 180-Installationshandbuch Seite 7... - Seite 9 Subnetzmaske Notieren Sie die Subnetzmaske für das lokale Subnetz, in dem Sie die SonicWALL-Appliance installieren. Ethernet-WAN-IP-Adresse: Wählen Sie eine statische IP-Adresse für Ihr Ethernet-WAN aus. Diese Einstellung ist nur erforderlich, wenn Sie bereits einen Internetdienstanbieter nutzen, der eine statische IP-Adresse zuweist.
-
Seite 10: Daten Des Internetdienstanbieters (Isp) Eintragen
Kabelmodem, DHCP Normalerweise sind keine DSL mit Internetverbindungsinformationen einem Router erforderlich. Einige Dienstanbieter benötigen allerdings einen Hostnamen. Hostname: DSL zuhause PPPoE Benutzername: Kennwort: Hinweis: Möglicherweise verlangt Ihr Internetdienstanbieter Ihren Benutzernamen in folgendem Format: name@ISP.com SonicWALL TZ 180-Installationshandbuch Seite 9... - Seite 11 Bei einer verwenden Sie Notieren Sie sich Folgendes: Verbindung wahrscheinlich T1/E1, Statische IP IP-Adresse: Statisches Subnetzmaske: Breitband, Standard-Gateway Kabel oder (Router-IP-Adresse:) DSL mit einer Primärer DNS-Server: statischen IP Sekundärer DNS-Server (optional): Einwahl beim PPTP Serveradresse: Server Benutzername: Kennwort: Seite 10...
-
Seite 12: Sonicwall Registrieren
SonicWALL registrieren In diesem Abschnitt Dieser Abschnitt enthält Anleitungen zum Registrieren Ihrer SonicWALL TZ 180. Über MySonicWALL.com registrieren auf Seite 12 Hinweis: Die Produktregistrierung ist ein wichtiger Teil des Setups. Sie haben dadurch die Möglichkeit, den Produkt-Support, Firmware-Aktualisierungen und andere Schlüsselfunktionen zu aktivieren. - Seite 13 Ihrem Webbrowser die Website <http://www.mysonicwall.com/> auf, und registrieren Sie sich dort, bevor Sie fortfahren. 2. Halten Sie die Seriennummer und den Authentifizierungscode Ihrer SonicWALL TZ 180 bereit. Sie finden diese Informationen auf der Unterseite Ihrer SonicWALL TZ 180. Meine Seriennummer...
- Seite 14 6. Geben Sie einen Beinamen für die Appliance ein. 7. Geben Sie Ihren Authentifizierungscode ein. 8. Klicken Sie auf Registrieren, um fortzufahren. 9. Folgen Sie den Online-Aufforderungen, und schließen Sie die Registrierung SonicWALL TZ 180-Installationshandbuch Seite 13...
-
Seite 15: Verbindung Für Das Erste Setup
Verbindung für das erste Setup In diesem Abschnitt Dieser Abschnitt enthält Anleitungen für die Erstkonfiguration einer Verbindung zur SonicWALL TZ 180. • An die Stromversorgung anschließen auf Seite 15 • Den WAN-Anschluss mit dem Internet verbinden auf Seite 17 •... -
Seite 16: An Die Stromversorgung Anschließen
SonicWALL TZ 180. 3. Verbinden Sie das Wechselstromkabel mit einer geeigneten Steckdose. Power Anschluss an die Steckdose Anschluss an SonicWALL TZ 180 Die Betriebsanzeige auf der Vorderseite leuchtet grün. Während der Funktionsprüfung der Appliance leuchtet oder blinkt die Testanzeige SonicWALL TZ 180-Installationshandbuch... - Seite 17 Sie können mit der Konfiguration der SonicWALL TZ 180 beginnen, sobald die Testanzeige nicht mehr leuchtet oder blinkt. Wenn die Testanzeige länger als einige Minuten leuchtet, schalten Sie die SonicWALL aus und wieder ein. Seite 16...
-
Seite 18: Den Wan-Anschluss Mit Dem Internet Verbinden
Den WAN-Anschluss mit dem Internet verbinden Verbinden Sie mit Hilfe eines Standard-Netzwerkkabels den WAN-Anschluss der SonicWALL TZ 180 mit dem Gateway-Gerät (üblicherweise Ihr Kabel-/DSL- Modem oder T1-Router). Console Power SonicWALL TZ 180 Internet Router/Modem Den Computer mit dem LAN (1)-... - Seite 19 Console Power SonicWALL TZ 180 LAN (1) LAN (Ethernet) Verwaltungscomputer Seite 18...
-
Seite 20: Die Wan/Lan-Verbindung Überprüfen
Die WAN/LAN-Verbindung überprüfen Sobald die Kabel korrekt verbunden sind, leuchten die WAN- und LAN (1)- Anzeigen auf der Vorderseite der SonicWALL TZ 180 wie unten dargestellt: Link/ACT (WAN/LAN 1) – Diese Anzeige leuchtet durchgehend, wenn eine wan opt 1 wan opt 1... -
Seite 21: Den Setup-Assistenten Ausführen
In diesem Abschnitt In diesem Abschnitt finden Sie Anleitungen zum Anmelden und Konfigurieren Ihrer SonicWALL TZ 180 mit Hilfe des SonicWALL Setup-Assistenten. Anmeldung bei der SonicWALL TZ 180 auf Seite 21 SonicWALL TZ 180-Setup-Assistent auf Seite 25 Die Konnektivität der Verwaltungsoberfläche überprüfen auf Seite 27 Die WAN (Internet)-Konnektivität überprüfen auf Seite 29... -
Seite 22: Anmeldung Bei Der Sonicwall Tz 180
Sicherheitswarnungen angezeigt. Um sich bei der Appliance anmelden zu können, müssen Sie die Zertifikate akzeptieren. 2. Melden Sie sich bei der SonicWALL TZ 180 an. Verwenden Sie als Benutzernamen „admin“ und als Kennwort „password“. Der Bildschirm „Setup-Assistent“... - Seite 23 Wenn der Anmeldebildschirm oder der Setup-Assistent nicht angezeigt werden, Seite 23 finden Sie unter zusätzliche Informationen zur Fehlerbehebung. Seite 22...
-
Seite 24: Der Setup-Assistent Wird Nicht Angezeigt
Sie wie folgt vor: Konfigurieren Sie Ihren Internetbrowser so, dass er Popup-Fenster für die SonicWALL TZ 180 zulässt. Melden Sie sich bei der Security Appliance an. Verwenden Sie als Benutzernamen „admin” und als Kennwort „password”. Klicken Sie nach erfolgreicher Anmeldung auf der Seite System >... - Seite 25 Verwenden Sie zu diesem Zweck die Standard-IP-Adresse (192.168.168.168). Leuchtet die Testanzeige auf der Vorderseite Ihrer SonicWALL TZ 180? Wenn die Testanzeige nach dem ersten Einschalten länger als einige Minuten leuchtet, schalten Sie die SonicWALL TZ 180 aus und wieder ein. Seite 24...
- Seite 26 SonicWALL TZ 180-Setup-Assistent 1. Wenn nach dem ersten Anmelden auf der Verwaltungsoberfläche der SonicWALL TZ 180-Appliance der Setup-Assistent nicht angezeigt wird, klicken Sie im linken Navigationsbereich der Verwaltungsoberfläche auf Wizards (Assistenten). 2. Aktivieren Sie das Optionsfeld Setup-Assistent, und klicken Sie auf Weiter, um fortzufahren.
- Seite 27 4. Je nachdem, welche Änderungen Sie während der Einrichtungskonfiguration vorgenommen haben, wird die SonicWALL möglicherweise neu gestartet. Seite 26...
-
Seite 28: Die Konnektivität Der Verwaltungsoberfläche Überprüfen
WAN (Internet)-Konnektivität überprüfen auf Seite 29 fort. Fahren Sie anderenfalls mit Schritt 2 fort. 2. Warten Sie, bis der Neustart der SonicWALL TZ 180 abgeschlossen ist. Sie können sich bei der SonicWALL TZ 180 anmelden, sobald die Testanzeige nicht mehr leuchtet oder blinkt. - Seite 29 Seite 28...
-
Seite 30: Die Wan (Internet)-Konnektivität Überprüfen
1. Starten Sie auf einem Computer, der mit dem LAN (1)-Anschluss verbunden ist, einen neuen Webbrowser. 2. Rufen Sie eine Website, wie beispielsweise <http://www.mysonicwall.com>, auf. Wenn die Website angezeigt wird, ist die SonicWALL TZ 180 korrekt als Gateway-Gerät konfiguriert. SonicWALL TZ 180 wan opt 1... - Seite 31 • Seite 7 Haben Sie Ihre Netzwerkinformationen von in diesem Handbuch korrekt in den Setup-Assistenten eingeben? Wenn Sie sich unsicher sind, sehen Sie unter SonicWALL TZ 180-Setup-Assistent auf Seite 25 nach, und führen Sie den Setup-Assistenten erneut aus. Seite 30...
-
Seite 32: Mit Dem Netzwerk Verbinden
Dieser Abschnitt enthält grundlegende Anleitungen zur Überprüfung der Netzwerkkonnektivität der SonicWALL TZ 180 sowie Beispiele. Das Netzwerk verbinden und konfigurieren auf Seite 32 Vorderseite der SonicWALL TZ 180 auf Seite 34 Rückseite der SonicWALL TZ 180 auf Seite 36 SonicWALL TZ 180-Installationshandbuch... -
Seite 33: Das Netzwerk Verbinden Und Konfigurieren
Internet LAN (1) Lokale Clients Die SonicWALL TZ 180 ist mit einem DHCP-Server ausgestattet. Wenn Sie im Setup-Assistenten den DHCP-Server aktiviert haben, werden die DHCP- aktivierten Netzwerkcomputer von der SonicWALL automatisch eingerichtet. So richten Sie Ihr Netzwerk ganz einfach ein: 1. - Seite 34 Herzlichen Glückwunsch! Sie haben die SonicWALL TZ 180 erfolgreich eingerichtet. Weitere Informationen zu Funktionen der SonicWALL TZ 180 finden Sie im neuesten SonicOS Standard-Administratorhandbuch. SonicWALL TZ 180-Installationshandbuch Seite 33...
-
Seite 35: Vorderseite Der Sonicwall Tz 180
10/100 TZ 180 Funktion Beschreibung Betriebsanzeige Zeigt an, dass die SonicWALL TZ 180 eingeschaltet ist. Testanzeige Ununterbrochenes Leuchten: Zeigt an, dass sich die SonicWALL TZ 180 im Testmodus befindet. Blinkend: Zeigt an, dass die Einheit zum ersten Mal oder neu gestartet wird. - Seite 36 10/100 Grün: Zeigt eine 10 Mbit-Verbindung an dem/den angegebenen Anschluss/Anschlüssen an. Gelb: Zeigt eine 100 Mbit-Verbindung an dem/den angegebenen Anschluss/Anschlüssen an. SonicWALL TZ 180-Installationshandbuch Seite 35...
-
Seite 37: Rückseite Der Sonicwall Tz 180
Anschluss LAN- Bietet 5 vollständig konfigurierbare Anschlüsse für die Verbindung Anschlüsse zwischen der SonicWALL TZ 180 und den Geräten in Ihrem (1–5) Netzwerk. Diese Anschlüsse können direkt mit einem Computer oder einem Netzwerk-Switch oder -Hub verbunden werden. Reset-Taste Bietet die Möglichkeit, Ihre SonicWALL TZ 180 zu Diagnosezwecken im „abgesicherten Modus”... -
Seite 38: Anhang A: Dhcp-Ip
6. Klicken Sie auf OK und dann erneut auf OK, damit die Änderungen wirksam werden. Windows XP 1. Markieren Sie im Startmenü die Option Verbinden mit, und wählen Sie dann „Alle Verbindungen anzeigen“ aus. 2. Öffnen Sie das Fenster Eigenschaften von LAN-Verbindung. SonicWALL TZ 180-Installationshandbuch Seite 37... - Seite 39 3. Doppelklicken Sie in der Liste auf Internetprotokoll (TCP/IP). 4. Wählen die die Optionen IP-Adresse automatisch beziehen und DHCP- Adresse automatisch beziehen aus. 5. Klicken Sie auf OK und dann erneut auf OK, damit die Änderungen wirksam werden. Windows 2000 1.
-
Seite 40: Anhang B: Sicherheitshinweise Und Prüfstelleninformationen
Anhang B: Sicherheitshinweise und Prüfstelleninformationen Prüfstellenmodell/-typ Produktname APL17-048 TZ 180 SonicWALL TZ 180-Installationshandbuch Seite 39... - Seite 41 Montage der SonicWALL Hinweis zur Lithiumbatterie • Die in der SonicWALL Security Appliance Wählen Sie für die Montage einen Ort, verwendete Lithiumbatterie darf nicht vom der keinem direkten Sonnenlicht Benutzer ausgetauscht werden. Bringen Sie ausgesetzt ist und sich nicht in der Nähe die SonicWALL Security Appliance zu einem von Wärmequellen befindet.
-
Seite 42: Kanadische Funkfrequenzemissionserklärung
• Schließen Sie das Gerät an ein anderes Stromnetz an als den Empfänger. • Wenden Sie sich für Hilfe an SonicWALL. Entspricht EN55022 Class B und CISPR22 Class B. *Gerätedaten, einschließlich der Class A- oder Class B-FCC-Daten finden Sie auf dem Aufkleber auf der Unterseite des Geräts. -
Seite 43: Konformitätserklärung
Konformitätserklärung Anwendung der Richtlinie 89/336/EWG: EMV und EU-Richtlinie 72/23/EWG: NSR Standards, mit EN 55022 (1998) Class B denen das Gerät EN 55024 (1998) konform ist EN 61000-3-2 (2000) +A2 EN 61000-3-3 (2000) +A1 EN 60950-1 (2001) +A11 Nationale Abweichungen: AT, AU, BE, CH, CN, CZ, DE, DK, FI, FR, GB, GR, HU, IE, IL, IN, IT, JP, KR, NL, NO, PL, SE, SG, SI VCCI-Erklärung... -
Seite 44: Prüfstelleninformationen Für Korea
Alle Produkte mit dem Ländercode „“ (leer) und „A“ wurden in den USA hergestellt. Alle Produkte mit dem Ländercode „B“ wurden in China hergestellt. Alle Produkte mit dem Ländercode „C“ oder „D“ wurden in Taiwan (Provinz) hergestellt. SonicWALL TZ 180-Installationshandbuch Seite 43... - Seite 45 Technische Angaben und Beschreibungen können ohne weiteren Hinweis geändert werden. Marken SonicWALL ist eine eingetragene Marke von SonicWALL, Inc. Microsoft Windows 98, Windows NT, Windows 2000, Windows XP, Windows Server 2003, Internet Explorer und Active Directory sind Marken oder eingetragene Marken der Microsoft Corporation.
- Seite 46 Marken von Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern. Firefox ist eine Marke der Mozilla Foundation. Andere hier erwähnte Produkt- und Firmennamen können Marken und/oder eingetragene Marken ihrer jeweiligen Eigentümer sein und stehen im alleinigen Eigentum ihrer jeweiligen Hersteller. SonicWALL TZ 180-Installationshandbuch Seite 45...
- Seite 47 Hinweise Seite 46...
- Seite 48 Hinweise SonicWALL TZ 180-Installationshandbuch Seite 47...
