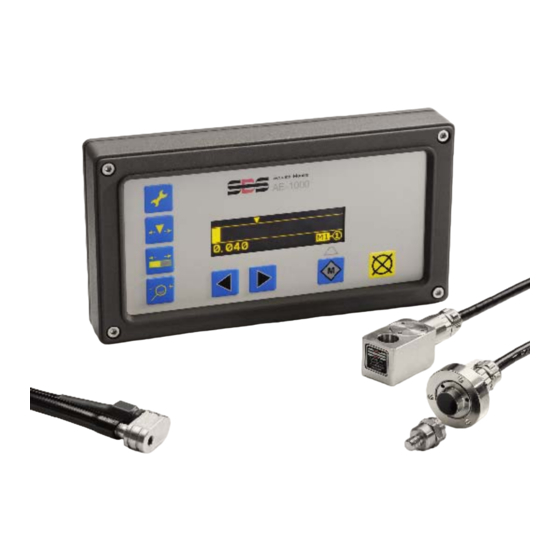

Inhaltszusammenfassung für SBS AE-1000
- Seite 2 A Product Line of Schmitt Industries, Inc. Eingeschränkte Benutzerlizenzvereinbarung LESEN SIE DIE FOLGENDEN BEDINGUNGEN VOR DEM ÖFFNEN DES PAKETES, WELCHES DAS GERÄT UND DIE HIERMIT LIZENZIERTE COMPUTER-SOFTWARE ENTHÄLT. DURCH DAS ANLEGEN VON SPANNUNG AN DIE MIKROPROZESSOR-STEUERUNG ERKLÄREN SIE SICH MIT DIESEN BESTIMMUNGEN BEDINGUNGEN...
- Seite 3 2765 NW Nicolai St. Ground Floor Unit 2 Portland, OR 97210 USA Leofric Court, Progress Way Binley Industrial Estate Coventry, CV3 2NT, England sbs-sales@schmitt-ind.com Tel: +1 503.227.7908 enquiries@schmitt.co.uk Fax: +1 503.223.1258 Tel: +44-(0)2476-651774 Fax: +44-(0)2476-450456 www.schmitt-ind.com www.schmitteurope.com SBS System - AE-1000-Betrieb...
-
Seite 4: Vorteile Des Sbs Ae-1000 Ae-Monitors
Vorteile des SBS AE-1000 AE-Monitors: Luftschleifreduzierung - Erhöht den Durchsatz durch Reduzierung von unproduktiver Luftschleifzustellung. Kollisionsschutz - Schnelle Erkennung eines extremen Scheibenkontakts zur Beendigung der Zustellung und zur Verhinderung gefährlicher Scheibenberührungen Erweitertes digitales Elektronik-Design mit erhöhter Betriebsdauer und Zuverlässigkeit... -
Seite 5: Inhaltsverzeichnis
Drahtgebundene Steuerungsschnittstelle ................12 Namen der Eingangsstifte und Funktionen ................13 Namen der Ausgangsstifte und Funktionen ................13 AEMS-Analogausgang ......................14 AE-1000 System Diagramm ..................... 15 Software(USB)-Schnittstelle ....................16 Anschluss ..........................16 Software-Befehle und Antworten .................... 16 Anhang A: Technische Daten ....................18 ... -
Seite 7: Zweck Des Systems
Warnungen, wo sie anwendbar, in dieser Zusammenfassung aber nicht unbedingt vorhanden sind. Vor der Installation und dem Betrieb des SBS Auswuchtsystems ist es notwendig, die gesamte Anleitung zu lesen und zu verstehen. Kontaktieren Sie Schmitt Industries Inc. nach dem Lesen der Bedienungsanleitung, wenn Sie zusätzliche technische Hilfe benötigen. -
Seite 8: System-Übersicht
Installation des Systems Systemanschlüsse Die Rückseite des AE-1000 ist nachfolgend dargestellt. Für den Anschluss des/der akustische(n) Sensor(en) stehen zwei 4-polige Rundsteckverbinder auf der Rückseite zur Verfügung. Der erste Sensor (S1) kann sowohl M2 als auch M1 überwachen, während der zweite, optionale Sensor (S2) nur zur M2-Überwachung verwendet wird. -
Seite 9: Ae-Sensortypen
Eine Vielzahl von Sensorkonfigurationen ist erhältlich, um Ihren Platzierungsanforderungen zu entsprechen. Die wichtigsten Arten von Sensoren sind im Folgenden dargestellt. Jeder Sensortyp ist in verschiedenen Modellen lieferbar, und der Benutzer sollte den SBS Produktkatalog für Einzelheiten aller verfügbaren Modelle konsultieren. -
Seite 10: Beschreibung Von M1 Und M2
Scheibenkontakt hergestellt ist, aber andererseits niedrig genug ist, damit ein normaler Zyklus nicht versehentlich die Kollisionsgrenze überschreitet. Der Kollisionsrelais-Signalpegel wird auch während dieses Prozesses festgelegt. Drücken Sie zum Speichern einer geänderten Verstärkungseinstellung und anschließend Abbrechen und um zum Hauptbildschirm zurückzukehren. SBS System - AE-1000-Betrieb... -
Seite 11: Einstellen Des Anfunk-Triggerpunktes
Bewegen Sie das Triggerpunkt-Symbol in den Bildbereich, indem Sie die Taste drücken, damit das Triggerrelais durch die entsprechende Höhe des Signalpegels aktiviert wird. Nach dieser Einstellung sollte der AE-1000 erfolgreich als ein Abstands-/ Kollisionsmonitor betrieben werden können. Betriebsanleitung der Steuereinheit Frontplatte Nachfolgend ist die Frontplatte des AE-1000 beschrieben. -
Seite 12: Einschalt-Bildschirmanzeige
8) Das Kollisionssymbol wird angezeigt, sobald das entsprechende Relais kurz geschlossen wurde. Sensorzuordnung M1 ist immer Sensor 1 (S1) zugeordnet. M2 kann jedem Sensor (S1 oder S2) zugeordnet werden. Die Standardzuordnung ist die zu Sensor S1. M2 kann dem Sensor S2 nach folgendem Verfahren zugeordnet werden: SBS System - AE-1000-Betrieb... -
Seite 13: Fpi (Frontplattenbedienung Sperren)
Verstärkung und Frequenz-Einstelloptionen werden nach 4 Minuten Inaktivität beendet, um zusätzliche Zeit für erwartete Maschinenaktivitäten einzuräumen. 1) Den folgenden häufig verwendeten Einstellungsoptionen sind jeweils eigenen Tasten zugeordnet: Triggerpunkt Anzeigeverschiebung Anzeigezoom 2) Es gibt zusätzliche Setup-Optionen unter dem Setup Menü. SBS System - AE-1000-Betrieb... -
Seite 14: Einstellungsänderungen
Abbrechen die Einstellung und kehrt zum Hauptbildschirm zurück. Einstellungsbildschirme Bei jedem Einstellungsbildschirm wird das entsprechende Schaltflächensymbol unten links auf der Anzeige dargestellt. Bei einer Einstellungsoption wird ebenfalls ein zweites Symbol angezeigt, das angibt, welche Einstellungsoption gewählt ist. SBS System - AE-1000-Betrieb... -
Seite 15: Verstärkung
ON (Ein) Der Kollisionszustand schließt bei der Kollision den Schließer-Kontakt, bis dieser durch einen der folgenden Befehle zurückgesetzt wird: (1) Durch den drahtgebundenen Schnittstellen- RESET-CNC-Eingang (2) durch den Software-Schnittstellen-„Fehler löschen“-Befehl (3) durch das Drücken der Taste , wenn der Kollisionsfehler angezeigt wird. SBS System - AE-1000-Betrieb... -
Seite 16: Triggerpunkt
Anzeige über den rechten Rand des Bildschirms hinaus erweitert oder hinter diesen zusammengezogen. Der Verschiebungswert wird neben dem Symbol angezeigt. Der Zoomwert steht für die Erweiterung über den aktuellen Verstärkungspegel hinaus (maximaler Zoom plus Verstärkung beträgt 77). Der minimale Zoomwert (0) zeigt den Endwert. SBS System - AE-1000-Betrieb... -
Seite 17: Fehleranzeigen
CNC-Schnittstelle aktiv ist. Folgende Werkseinstellungen sind gültig: Frequency (Frequenz) (1), Gain (Verstärkung) (77), Crash Latch (Kollisionsverriegelung) (Off), CNC Time (Zeit) (10), M2 Association (Zuordnung) (S1), Zoom (0), Display Shift (Anzeigenverschiebung) (0,000), Trigger Point (Punkt) auf (0,270) SBS System - AE-1000-Betrieb... -
Seite 18: Drahtgebundene Schnittstelle
1000 oder durch Anlegen eines von Kunden beigestellten Signals. Zur Aktivierung der Eingänge werden mindestens 8 mA bei einer Spannung zwischen 10 und 26 Volt AC oder +DC, bezogen auf die Masse der Spannungsversorgung der drahtgebundenen AE-1000-Schnittstelle, benötigt. Die Eingänge werden durch Abschalten der Verbindung zur Spannungsversorgung oder zur Signalquelle deaktiviert. -
Seite 19: Namen Der Eingangsstifte Und Funktionen
Geschlossen, wenn sich das AE-Signal am oder oberhalb der Triggerpunkt- (Trigger, Einstellung des Benutzers befindet. Schließer) TR-NC Geschlossen, wenn TR-NO offen ist, zeigt an, dass sich das AE-Signal unterhalb (Trigger, Öffner) des von Benutzer eingestellten Trigger-Pegels befindet. Der Kontakt ist auch SBS System - AE-1000-Betrieb... -
Seite 20: Aems-Analogausgang
CNC-Eingangssignale vorgesehen. AEMS-Analogausgang Die analoge Ausgangsspannung liegt an Stift 2 des 25-poligen Steckverbinders des CNC-AE-1000-Systems an. Stift 1 ist die Bezugsmasse für diese Spannung. Der analoge Ausgang des AEMS-Systems ist nicht auf einen festen Pegel kalibriert. Die Verstärkung des Systems wird so skaliert, dass das analoge Ausgangssignal immer in den Bereich von 0 - 10 VDC fällt. -
Seite 21: Ae-1000 System Diagramm
AE-1000 System Diagramm ANALOGAUSGANG RESET FPI Eingang +15V DC AUSGANG SBS System - AE-1000-Betrieb... -
Seite 22: Software(Usb)-Schnittstelle
Die Software-Schnittstelle verfügt über eine serielle Schnittstellenemulation, die die Steuerung mit einem Windows-Computer über USB verbindet. Beim Anschluss über USB weist Windows der Steuerung einen COM-Port zu. Wenn dem AE-1000 nicht automatisch ein COM-Port zugewiesen wird, steht ein Treiber für die Windows-Installation der USB-zu-serieller-Kommunikation auf dem SBS Website unter www.grindingcontrol.com zur Verfügung. - Seite 23 Parametersatz unterschiedlich: D(M2) oder G(M1). LG0.023,25,1,1.056,12,10,0<CR> M1-Parametersatz <ESC>LG<CR> Derzeitige Pegel des Parametersatzes G(M1) anfordern. Q<CR> Befehl nicht akzeptiert (aktueller Parametersatz ist M2?) <ESC>LG1.234,,,2.45<CR> Stellt neue Trigger- und Verschiebungspegel für Parametersatz G(M1) ein. LG1.234,25,1,2.450,12,10,0<CR> Neuer M1-Parametersatz. SBS System - AE-1000-Betrieb...
-
Seite 24: Anhang A: Technische Daten
AE-Sensor/ Senderpaket: Kontaktlos, in Spindel SB-3210 AE-Sensor: Kontaktlos, in Spindel mit Gleitrohr-Verbindung Steuerungsmontage, Befestigungsteile-Optionen SK-5000 Rückwand: Volle Breite mit 1/2 leer, 3E SK-5001 Rückwand: Teilbreite, 3E, mit Griffen SK-5002 Rückwand: 1/2 Gestellt, 3E, Halterung SK-5005 Tastaturmontage: Kit mit bündiger Einfassungsleiste SBS System - AE-1000-Betrieb...
