MONTAGEANLEITUNG MULTI-FENCE STRUKTUR
SCHRITT 2: PFOSTEN MONTIEREN
>
Bohren Sie mit Hilfe der beiliegenden Papierschablone die Löcher zur Befestigung des Pfostens an den Pfostenanker vor.
Weitere Details erhalten Sie auf der Papierschablone.
>
Stecken Sie den Pfosten auf den Pfostenanker auf. Die vorbereiteten Löcher im Pfosten passen mit denen am Anker überein.
>
Befestigen Sie den Pfosten mit den zwei beiliegenden Zylinderschrauben mit Sechskantmutter.
SCHRITT 3: ELEMENTHALTER BEFESTIGEN
SCHRITT 4: SICHTBLENDEN MONTAGE
>
Die Sichtblende Multi-Fence Struktur wird mit speziellen Edelstahl Elementhaltern
(separat zu erwerben) an den Aluminiumpfosten befestigt. Je Sichtblende
benötigen Sie 8 Elementhalter, d.h. 4 Elementhalter je Seite (entspricht 1 VPE).
>
Position der Elementhalter:
Die Elementhalter sollten jeweils in Höhe der vier Aluminium-Querriegel montiert
werden. Bitte vergessen Sie nicht den Mindestabstand der Sichtblende zum Boden
von ca. 7 cm einzuplanen. Achten Sie bei Über-Eckmontage darauf, dass der
untere Elementhalter nicht auf Höhe einer Pfostenankerschraube liegt.
Sollten Sie die Sichtblende quer montieren, vermitteln Sie die Abstände der
Elementhalter ähnlich.
Achtung: Falls Sie ein Gefälle haben, vergessen Sie nicht dieses bei der Montage
der Elementhalter am zweiten Pfosten zu berücksichtigen!
>

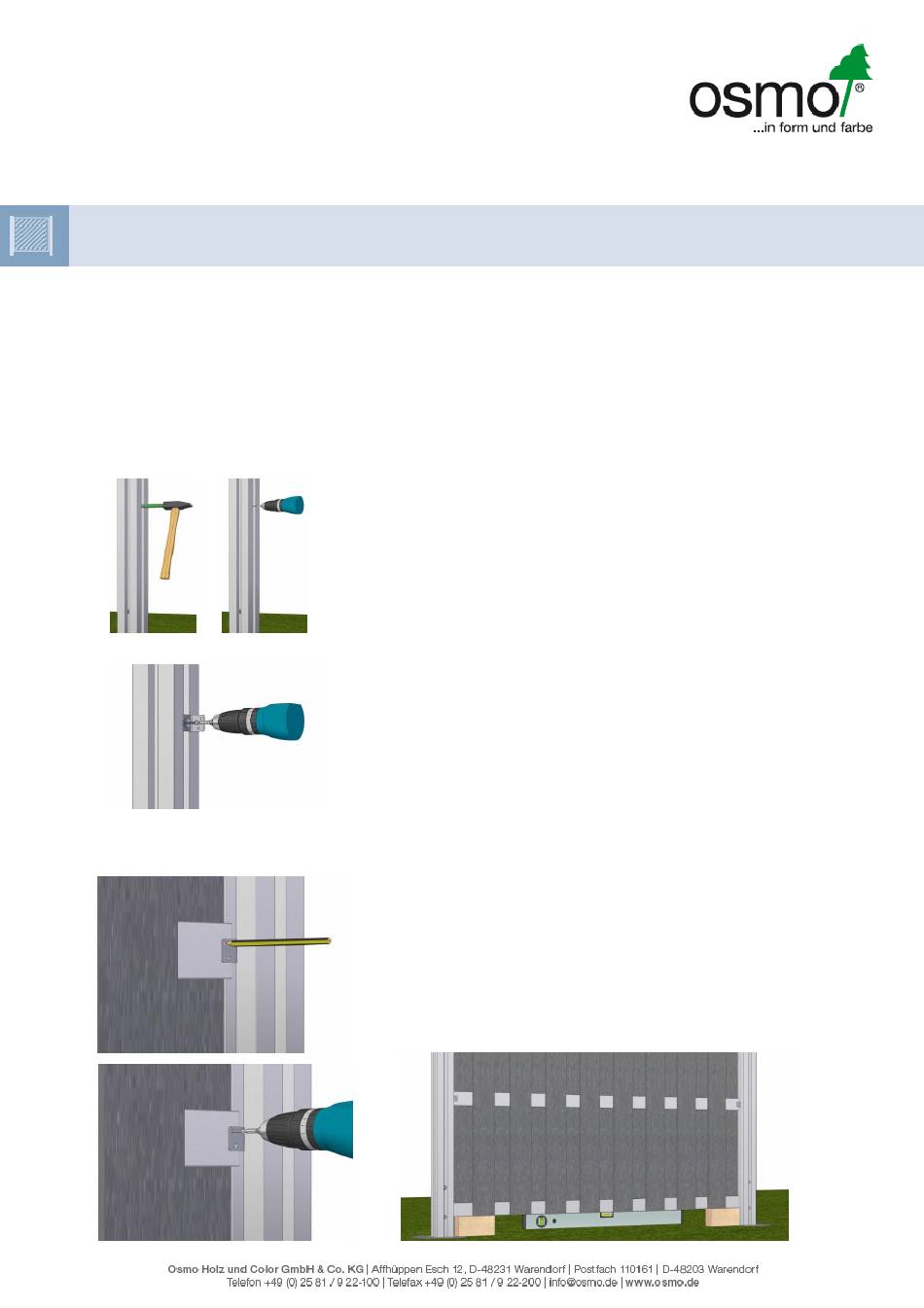

Befestigung der Elementhalter am Pfosten:
Setzen Sie den Elementhalter mit der Rundung auf die Pfostennut des
Aluminiumpfostens. Körnen Sie die Löcher an, legen Sie den Elementhalter zur
Seite und bohren die Löcher (Ø 3,5 mm Bohrer). Schrauben Sie die Elementhalter
mit den 4,8 x 32 mm Flachkopfbohrschrauben an den Aluminiumpfosten.
>
Setzten Sie jetzt die Sichtblende mittig zwischen die Pfosten und zeichnen Sie die
Befestigungspunkte der Elementhalter an (je nach Ausrichtung der Sichtblende, im
„Normalfall" auf den Aluminium-Querprofilen).
(Tipp: Fertigen Sie sich Hilfsklötzchen, welche Sie unter die Sichtblende stellen, so
dass die Sichtblende gerade zwischen den Pfosten steht.) Legen Sie dann die
Sichtblende auf einen festen Untergrund, körnen Sie die angezeichneten Punkte an
und bohren dann die Löcher (Ø 3,0 mm Bohrer).
Wenn Sie dies für alle 8 Elementhalter erledigt haben, setzen Sie die Sichtblende
wieder zwischen die Pfosten und schrauben Sie diese fest (4,2 x 19 mm
Flachkopfbohrschrauben).
