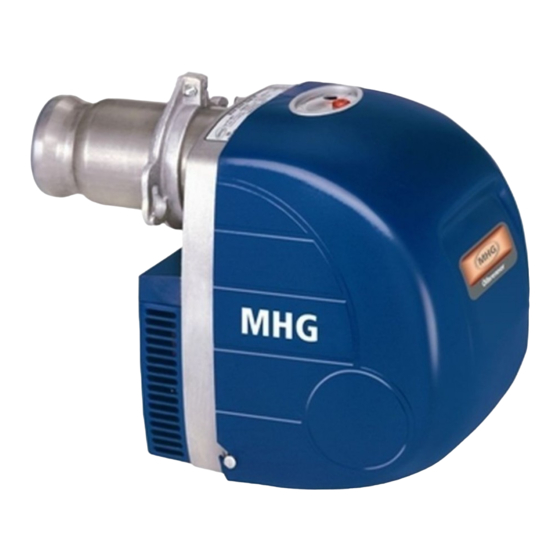

Leichtöl-Druckzerstäuber
MHG Heiztechnik – Einfach besser.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MHG DE 1H

  • Seite 1 DE 1H Montage–Betrieb–Wartung Stand 28.04.2009 Leichtöl-Druckzerstäuber MHG Heiztechnik – Einfach besser.
  • Seite 2: Inhaltsverzeichnis

    Technische Daten und Elektro-Anschluss........................16 Bestimmung der Ölzuleitung ............................16 Einstellmaße ..................................17 Zündelektrodeneinstellung ............................... 17 Schaltplan DE 1H (incl. WLE-Ausführung)........................18 Schaltplan DE 1.1 VH (incl. WLE-Ausführung) ........................ 19 Feuerungsautomat DKO 970 ............................20 7.10 Programmablaufanzeige Feuerungsautomat DKO 970 ....................20 7.11 Störursachendiagnose Feuerungsautomat DKO 970 ......................
  • Seite 3 GEWÄHRLEISTUNG............................... 24 Gewährleistung ................................24 Ersatzteile ..................................24 Öltank und Ölleitungen..............................24 Hersteller - Bescheinigung ................................. 25 Konformitätserklärung ................................26 EINSTELL- UND MESSWERTE............................27...
  • Seite 4 Sicherheitshinweise - Bitte beachten! Zum Installieren und Einstellen des Leichtöl-Druckzerstäubers ist die Unterlage Montage- Betrieb- Wartung zu beachten! Bitte lesen Sie diese Installationsanleitung vor Installationsbeginn aufmerksam durch. Für Schäden, die durch Nichtbeachtung dieser Installationsanleitung entstehen, entfallen alle Haf- tungs- und Gewährleistungsansprüche! Unsachgemäß...
  • Seite 5: Normen Und Vorschriften

    EN 303, Teil 1 und Teil 2 Heizkessel mit Gebläsebrenner Brenner abgestimmt sind. Für die Leichtöl-Druckzerstäuber DE 1H sind die im Kap. 7.1 aufgeführten Düsen zugelassen EN 60335, Teil 1 und zu verwenden. Sicherheit elektrischer Geräte für den Haushalt und ähnliche...
  • Seite 6: Allgemeines

    Allgemeines 2.2 Ausschreibungstext 2.1 Moderne Konzeption Schaltung einstufig mit Vorbelüftung, zugelassen für intermit- Die Ölbrenner der Baureihe DE 1H sind vollautomatische tierenden Betrieb an Guss- /Stahl-Heizkesseln. Ölzerstäubungsbrenner in Monoblock-Bauweise, gebaut und geprüft nach DIN EN 267. Der Brenner besteht aus: - Spiralgehäuse (Leichtmetall-Druckguss)
  • Seite 7: Montage

    Brennerleistung durch Wechsel der Düse und Korrektur der trieb) für die Wohnraumbeheizung und Brauchwassererzeu- Einstellmaße möglich. Die Brenner DE 1H sind fertig auf ei- gung. Die Entwicklung und die Prüfverfahren sind auf die Be- nem Anschluss-Stecker verdrahtet. Die erforderliche Bren- triebsbedingungen dieser Anlagen abgestimmt.
  • Seite 8: Allgemeine Hinweise

    3.4 Abmaße einwandfreien Anschluss ist zu achten! Die Installation der Ölschläuche und der Anschlusskabel Bei der Montage des Leichtöl-Druckzerstäubers DE 1H an muss in der Art erfolgen, dass ein zugentlasteter Anschluss einen Kessel sind die folgenden Maße einzuhalten (s. möglich ist und der Brenner leicht in eine Service-Aufhän- Abb.
  • Seite 9: Inbetriebnahme

    4. Inbetriebnahme DE 1H / 15,5 - 98 kW Inbetriebnahme 4.1 Erstinbetriebnahme Über den Hauptschalter wird der Ölvorwärmer eingeschaltet. Nach Erreichen der erforderlichen Öltemperatur beginnt der Startvorgang des Brenners. Wird beim erstmaligen Ölansaugen kein Öl gefördert, so muss dieser Vorgang nach max. 5 Min. abgebrochen werden, um Schäden an der Pumpe zu vermeiden.
  • Seite 10 4. Inbetriebnahme DE 1H / 15,5 - 98 kW • Luftschieber Zur Einstellung des Brenners ist es erforderlich, die Gebläsepressung vor der Stauscheibe zu mes- Soll die Gebläsepressung geändert werden, so muss die Ab- sen (s. Kap. 7.2 Grundeinstellungstabelle). Der Mess- deckung von dem Ansaugschalldämpfer entfernt werden (s.
  • Seite 11 Skala und Fixierung sich, die angegebenen Werte von Maß A und B voreinzustel- len (s. Einstellmaße DE 1H). Der Öldruck ist von der Öldüse abhängig. Die Toleranzen der Öldüsen sind jedoch so groß, dass man nur anhand des CO -Wertes erkennen kann, ob •...
  • Seite 12 4. Inbetriebnahme DE 1H / 15,5 - 98 kW Abb. 12: Einstellung Maß B und Messnippel Gebläsepres- sung Abb. 13: Aufkleber mit Grundeinstellwerten...
  • Seite 13: Wartung

    5. Wartung DE 1H / 15,5 - 98 kW Wartung 5.1 Wartung Aufgrund gesetzlicher Vorschriften ist im Jahr eine Überprü- fung der Ölfeuerungsanlage durch einen Fachmann empfoh- len. Der Brenner ist zu reinigen (Gebläserad, Mischsystem, Zündeinrichtung) und die Düse ggf. gem. Kap. 7.1 „Leistungstypen- und Düsentabelle“...
  • Seite 14: Fehlersuche

    6. Fehlersuche DE 1H / 15,5 - 98 kW Fehlersuche 6.1 Fehlersuche Allgemeinen Betriebszustand überprüfen. Werden die angegebenen Werte eingehalten? Mit dem Auslesekopf können von digitalen Feuerungsautomaten, z.B. LMO, LMG, DKO, DKW, DMG, bereit gestellte Informatio- nen abgerufen werden. Die aktuelle Störungsursache sowie vorherige Störungen werden als Text angezeigt.
  • Seite 15: Technische Dokumentation

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW Technische Dokumentation 7.1 Leistungstypen- und Düsentabelle Sach-Nr. Kesselleistung Brennerleistung Öldruck Düse Brenner ca. kW ca. bar -0730 15,5-19 17,5 0,40 / 60° S Steinen 10,5 DE 1.1 VH -0731 19-24 21,5 0,50 / 45°...
  • Seite 16: Technische Daten Und Elektro-Anschluss

    L = Sauglänge (2-Rohr-Installation) für Rohre Di = Ø 4, Di = Ø 6 und Di = Ø 8 / Anhaltswerte (einschl. Bögen, Filter u. a. ) HINWEIS! Bei Einstranganlagen empfiehlt MHG den Einbau eines selbstentlüftenden Filters (z. B. Tiger Loop).
  • Seite 17: Einstellmaße

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW 7.5 Einstellmaße DE 1.1 VH DE 1.2 H Sk00.0150-001.dwg DE 1.1 H DE 1.3 H Stand: 18.05.2000 Abb. 15: 7.6 Zündelektrodeneinstellung Abb. 16:...
  • Seite 18: Schaltplan De 1H (Incl. Wle-Ausführung)

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW 7.7 Schaltplan DE 1H (incl. WLE-Ausführung) DKO 970 (DKW 972 bei WLE) MZ 770 ÖEV Abb. 17: Schaltplan DE 1H (incl. WLE-Ausführung) Legende zu Abb. 17: Kürzel Bedeutung Kürzel Bedeutung...
  • Seite 19: Schaltplan De 1.1 Vh (Incl. Wle-Ausführung)

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW 7.8 Schaltplan DE 1.1 VH (incl. WLE-Ausführung) DKO 970 (DKW 972 bei WLE) MZ 770 ÖEV Abb. 18: Schaltplan DE 1.1 VH (incl. WLE-Ausführung) Legende zu Abb. 18: Kürzel Bedeutung Kürzel...
  • Seite 20: Feuerungsautomat Dko 970

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW 7.11 Störursachendiagnose Feuerungsautomat 7.9 Feuerungsautomat DKO 970 DKO 970 Im Fehlerfall leuchtet die LED permanent. Alle 10 Sek. wird dieses Leuchten unterbrochen und ein Blink-Code, der Aus- kunft über die Störursache gibt, ausgestrahlt. Daraus ergibt sich folgende Sequenz, die solange wiederholt wird, bis der Fehler quittiert, d.h.
  • Seite 21: Verriegelung / Entriegelung Feuerungsautomat

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW Störung Fehlermöglichkeiten 7.14 Leistungsdiagramm Thermostat aus Brenner geht Das nachstehende Diagramm zeigt angenähert den Leis- nicht in Betrieb Elektrische Zuleitung fehlerhaft tungsbereich der einzelnen Brennergrößen als Funktion des feuerraumseitigen Widerstandes während des Betriebes. Die Netzspannung <...
  • Seite 22: Explosionszeichnung

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW 7.15 Explosionszeichnung Abb. 20:...
  • Seite 23: Ersatzteillegende

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW 7.16 Ersatzteillegende Pos. Bezeichnung (Artikel-Bez.) Sach-Nummer Pos. Bezeichnung (Artikel-Bez.) Sach-Nummer 1 Gehäuse vollst. 95.21110-0071 19 Luftleitwinkel (DE 1.3 H) 95.21160-0004 Gehäusedeckel Zylinderschraube DIN 912 95.21112-0045 95.99194-0569 (DE 1.1 H / DE 1.1 VH / DE 1.2 H) 12.9 A3CM 5x60...
  • Seite 24: Abmessungen

    7. Technische Dokumentation DE 1H / 15,5 - 98 kW 7.17 Abmessungen DE 1.1 H = 315 mm DE 1.2 H = 320 mm DE 1.1 VH = 315 mm DE 1.3 H = 336 mm Sk00.0150-043.dwg Stand: 26.06.2000 Abb. 21: Gewährleistung...
  • Seite 25: Hersteller - Bescheinigung

    8. Gewährleistung DE 1H / 15,5 - 98 kW Hersteller - Bescheinigung Buchholz i.d.N., 24.04.2009 nach § 7 (2) 1. BImSchV Die Firma MHG Heiztechnik GmbH bescheinigt hiermit für die nachstehend aufgeführten Ölbrenner: Produkt Ölbrenner Handelsbezeichnung Leichtöl-Druckzerstäuber Typ / Baumuster-Nr.
  • Seite 26: Konformitätserklärung

    8. Gewährleistung DE 1H / 15,5 - 98 kW Konformitätserklärung Buchholz i.d.N., 24.04.2009 Die Firma MHG Heiztechnik GmbH bescheinigt hiermit, dass die nachstehend aufgeführten Ölbrenner: Produkt Ölbrenner Handelsbezeichnung Leichtöl-Druckzerstäuber DE 1H unter Berücksichtigung folgender Normen und Richtlinien geprüft und hergestellt wurden: Niederspannungsrichtlinie 73/23 EWG - 01.1973...
  • Seite 27: Einstell- Und Messwerte

    9. Einstell- und Messwerte DE 1H / 15,5 - 98 kW Einstell- und Messwerte Kunde : Anlage : Hersteller Leistung kcal/h (x 1000) Fabrik-Nr. Leistung Düsengröße gph, kg/h Sprühwinkel / Kegeltyp Stufe 1 Maß - A Maß - B Maß - D Luftdruck (v.
