18. POWER: Verbinden Sie den mitgelieferten Adapter mit diesem Ausgang und stecken Sie ihn in das Hauptnetz.
19. Externer I/O: das Gerät kann mithilfe eines externen Apparats oder eines Triggers ferngesteuert werden.
20. VIDEO -Eingänge1-4: zum Anschließen von Videoquellen wie z.B. Kameras.
21. MAIN MONITOR: zum Verbinden mit dem Hauptmonitor.
22. CALL MONITOR: zum Verbinden mit dem Call-Monitor. Dieser Monitor zeigt den ausgelösten Kanal im Falle
eines Alarms.
23. AUDIO IN: 1 Eingang pro Kanal. Nur 1 Eingang kann in einem Modus aufgenommen werden. Nur verfügbar
wenn IPS≥25.
24. AUDIO OUT: 2 Mono Audio-Ausgänge. Nur verfügbar wenn IPS≥25.
25. FAN: für die Lüftung; diese Öffnung nicht sperren!

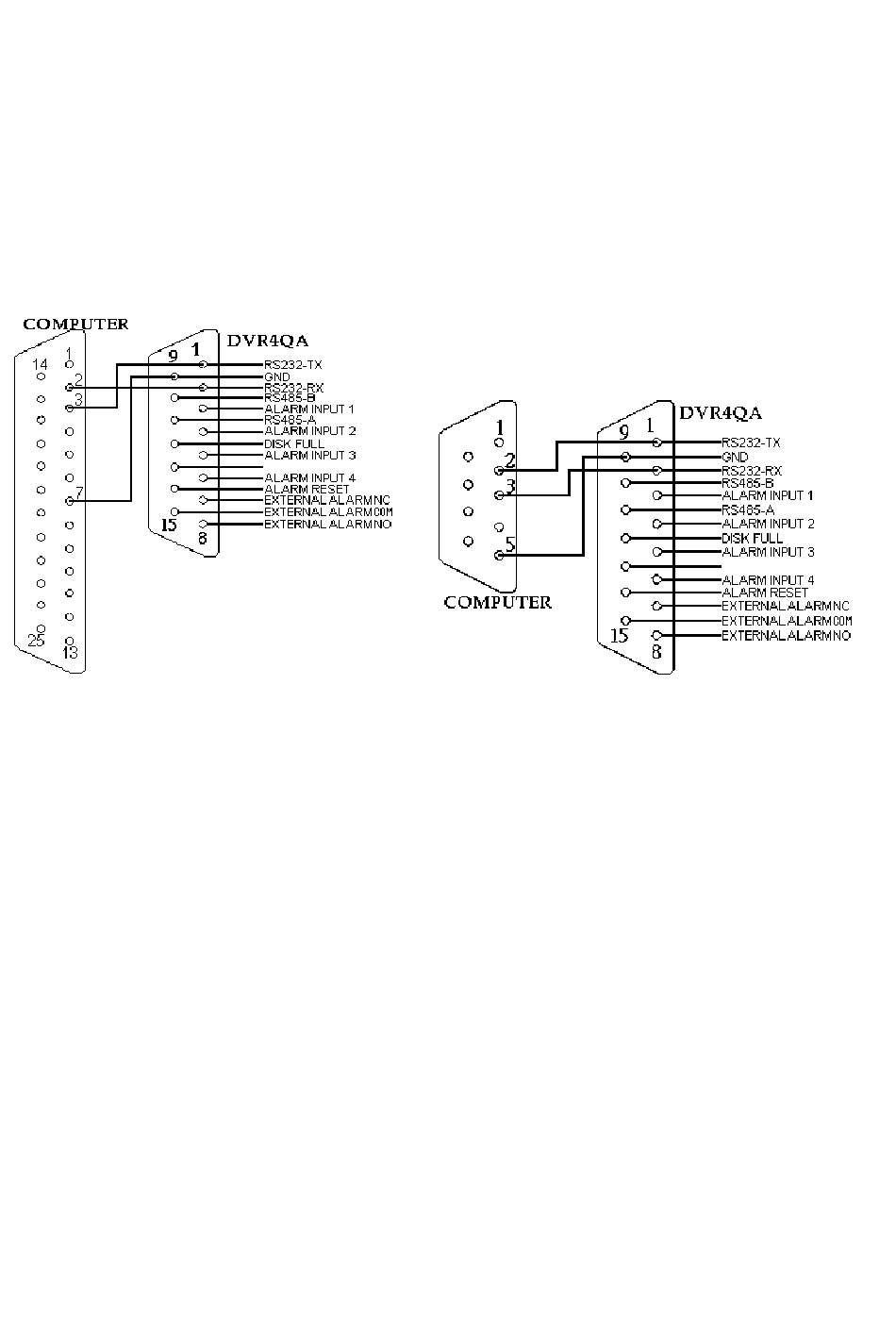

25-poliger COM-Port
PIN 1: RS232-TX + PIN 2: RS232-RX: Dieses Gerät kann durch einen externen Apparat oder ein Steuersystem, wie
z. B. eine Tastatur und mittels RS-232 serieller Kommunikationssignale ferngesteuert werden.
PIN 3/4/5/6: ALARM INPUT 1/2/3/4: Indem Sie diese Pins mit GND (Pin 9) verbinden, wird der DVR4MQA mit der
Aufnahme anfangen und wird der Summer eingeschaltet. Das Auslösen des Alarms hängt vom Grad
(high(hoch)/low(niedrig)) in der Konfiguration unter Menu/Kamera/Alarm ab.
PIN 7: EXTERNAL ALARM NC + PIN 8: EXT. ALARM NO: Während normalen Betriebs ist COM mit NC verbunden
und nicht mit NO. Wenn der Alarm ausgelöst wird, kuppelt sich COM von NC ab und verbindet sich mit NO.
PIN 9: GND: GROUND
PIN 10: RS485-B + PIN 11: RS485-A: Gerät kann durch einen externen Apparat oder ein Steuersystem, wie z. B.
eine Tastatur und mittels RS-485 serieller Kommunikationssignale ferngesteuert werden.
PIN 12: DISK FULL: Wenn die Festplatte voll ist, wird einem möglichen nächsten DVR4QA ein Signal geschickt.
Normalerweise ist dieses Signal hoch aber wenn die Festplatte voll ist, wird es niedrig.
PIN 14: ALARM RESET: Ein Alarm kann deaktiviert werden, indem Sie Pin 14 mit Pin 9 (GND) verbinden. Ein
externes Signal zu diesem Pin kann sowohl das Ausgangssignal des Alarms als auch den internen Summer
deaktivieren. Normalerweise ist dieses Signal hoch.
PIN 15: EXTERNAL ALARM COM: Während normalen Betriebs ist COM mit NC verbunden und nicht mit NO. Wenn
der Alarm ausgelöst wird, kuppelt sich COM von NC ab und verbindet sich mit NO.
DVR4MQA
9-poliger COM-Port
