Inhaltszusammenfassung für Rosenberger PILOT GPS 4000 flex
- Seite 1 PILOT GPS 4000 fl ex Benutzerhandbuch TELEMATIK PIL T FAHRTENBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Lieferumfang..................3 2. Glossar....................4 3. Technische Spezifikation..............5 Sicherheitshinweise................6 Funktionsumfang.................8 Zubehör.....................10 6.1. Fahrzeugsteckdosenverteiler............10 Installation ..................11 7.1. Service App..................11 7.2. Wahl der Einbauposition..............12 7.3. Verkabelung..................12 8.1. Standardkonfiguration...............14 8.2. Überprüfung der Systemfunktionalität mit dem Commande....14 Problembehandlung.................15 9.1. Die Status LED leuchtet nicht............15 9.2. -
Seite 3: Lieferumfang

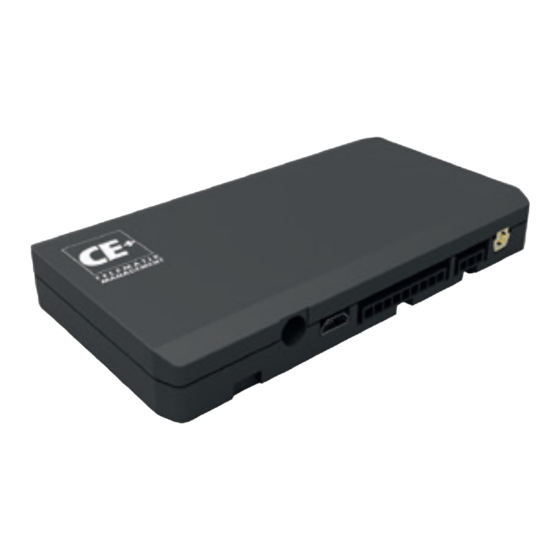

Benutzerhandbuch PILOT GPS 4000 fl ex 1. Lieferumfang Bordrechner GPS 4000 fl ex inkl. GPS Antenne (intern) Anschlusskabel für GPS 4000 Benutzerhandbuch Seite 3/20... -
Seite 4: Glossar
Plattform Commander welcher alle Informationen/Betriebsdaten Echtzeit angezeigt werden. Gestartet wird Commander über den LOGIN der Rosenberger Homepage (www.rosenberger. com/telematics). Masterloader Middleware welche Masterloader Hintergrund (für den User unsichtbar) die Daten der GPS- Einheit sammelt, aufbereitet Anzeige durch Commander archiviert. -
Seite 5: Technische Spezifikation
Benutzerhandbuch PILOT GPS 4000 flex 3. Technische Spezifikation GSM / GPRS Quad-Band GPRS multislot Jamming detection 48 Channel GPS / GLONASS GNSS -166 [dBm] <2,5 [m] CEP 50 A-GPS 6,8 ... 32 [V] DC (nominal +12 [V]) Spannungsversorgung Typisch: < 100 [mA] Max: 1[A] (<... -
Seite 6: Sicherheitshinweise
Reparaturen dürfen ausschließlich von autorisiertem Fachpersonal durchgeführt werden! Tauschen Sie niemals defekte Teile des Geräts selbst aus. Übergeben Sie das defekte Gerät an Rosenberger. Nur die geschulten Mitarbeiter von Rosenberger und deren zertifi zierte Partner sind berechtigt, Reparaturen durchzuführen oder Teile auszutauschen. - Seite 7 Benutzerhandbuch PILOT GPS 4000 fl ex Gefahr vor Geräteschäden Kontakt mit Wasser oder anderen Flüssigkeiten kann zu Kurzschlüssen im Inneren des Geräts führen. Durch Kontakt mit Wasser kann das Gerät beschädigt werden. Betreiben und lagern Sie deshalb das Gerät in wasser- und feuchtegeschützter Umgebung. Unfallgefahr Die Bedienung des Geräts während der Fahrt lenkt ab und kann zu Un- fällen führen.
-
Seite 8: Funktionsumfang
5. Funktionsumfang PILOT GPS 4000 von Rosenberger ist die ideale Lösung um Ihren Fuhrpark ständig im Auge zu behalten. Das darin enthaltene Ortungssystem zeichnet die Fahrspur und den Verlauf des Zündungssignals, welches direkt am Fahrzeug abgegriff en wird, auf und überträgt diese Daten zum Commander. - Seite 9 Benutzerhandbuch PILOT GPS 4000 flex Über Ihren Account stehen Ihnen folgende Funktionen zur Verfügung: Ortung in Echtzeit Archiv/Fahrspur inklusive der Signalverläufe für Zündung, Fahrzeiten und Geschwindigkeit Auswertung von Kundenbesuchen Eine Vielzahl an zusätzlichen Funktionen je nach Zusatzmodul Seite 9/20...
-
Seite 10: Zubehör
6. Zubehör Die Produktpalette von Rosenberger Telematics ist modular aufgebaut, wodurch sich Ihr Produkt jederzeit erweitern lässt um den größtmöglichen Nutzen aus dem Einsatz Ihres Geräts ziehen zu können. Bestellen Sie das Zubehör unter offi ce-telematics@rosenberger. com. Produkt Beschreibung Bestellnummer... -
Seite 11: Installation
Benutzerhandbuch PILOT GPS 4000 fl ex 7. Installation 7.1. Service App Mit der Service App werden Sie Schritt für Schritt durch die einzelnen Arbeitsschritte eines Einbaus, Ausbaus und Service von Telematiksystemen geführt. Durch die Verwendung der Service App ist die Erfassung und Dokumentation aller für das jeweilige Produkt relevanten Informationen gewährleistet. -
Seite 12: Wahl Der Einbauposition
7.2. Wahl der Einbauposition Suchen Sie nach einer geeigneten Einbauposition für das Telematiksystem im Fahrzeug. Beachten Sie dabei folgende Richtlinien und Hinweise: Beachten Sie die Kabellänge des beigepackten Anschlusskabels für die Spannungs- versorgung An der Rückseite des Systems muss noch genügend Platz für etwaige Steckverbinder sein Das Telematiksystem sollte einen Mindestabstand von ca. - Seite 13 Stecker nach jeder Fahrt auszustecken, damit es bei Stillstand wieder in den normalen Modus zurückkehrt. Rosenberger Telematics testet alle Systeme, bis hin zur ordnungsgemäßen Meldung im Com- mander, bereits vor der Auslieferung. Da zu diesem Zeitpunkt noch keine Fahrzeugzuordnung möglich ist, ist das eingebaute System durch die weltweit eindeutige IMEI im Commander ge-...
-
Seite 14: Standardkonfiguration
45 Sekunden Zusätzliche Positionsmeldung bei Richtungsänderung 30° Auf Wunsch kann Ihr PILOT GPS 4000 flex auf Ihre individuellen Anforderungen angepasst werden. Bitte richten Sie Ihre Anfrage an support-telematics@rosenberger.com 8.2. Überprüfung der Systemfunktionalität mit dem Commander Rosenberger Telematics führt laufend Kontrollen der Systemzustände aller Produkte durch. -
Seite 15: Problembehandlung
PILOT GPS 4000 flex 9. Problembehandlung Uns als Rosenberger Telematics ist es wichtig, dass Ihnen sowohl die Installation, als auch die Bedienung unserer Produkte keine Probleme bereiten. Sollten Sie dennoch Schwie- rigkeiten haben, so finden Sie nachfolgend einige mögliche Probleme in Form von FAQs zusammengefasst. -
Seite 16: Das Fahrzeug Scheint Nicht Im Commander Auf
9.2. Das Fahrzeug scheint nicht im Commander auf Sie haben das System eingesteckt und anhand der Status-LED die Grundfunktionalität des Systems sichergestellt. Sie können dennoch die Systemkennung des eingebauten Systems nicht im Commander finden. Mögliche Ursachen: Das System hat keinen GPS-Empfang Das System hat keinen GSM-Empfang Lösung: Fahren Sie das Fahrzeug ins Freie und vergewissern Sie sich, dass das Fahrzeug freie... -
Seite 17: Anhang
Benutzerhandbuch PILOT GPS 4000 flex 10. Anhang Die Gewährleistung gilt 1 Jahr nach Auslieferungsdatum unter der Voraussetzung, dass das Telematiksystem fachgerecht eingebaut und die Montage vollständig fotodokumentiert wur- Achtung: Das Gehäuse des Systems ist versiegelt. Beachten Sie, dass bei durch- trenntem Siegel keine Gewährleistungsansprüche mehr auf das Produkt geltend... - Seite 18 Seite 18/20...
-
Seite 19: Notizen
Benutzerhandbuch PILOT GPS 4000 flex 11. Notizen ....................................................................................................................................................................... Seite 19/20... - Seite 20 Weitere Informationen finden Sie unter: www.rosenberger.com/telematics Telematics GmbH Atterseestraße 56 A-4850 Timelkam Austria Phone: +43 7672 94 429 E-Mail: office-telematics@rosenberger.com www.rosenberger.com/telematics Version: 2016-1.0 / Art.Nr. CE97938 Technische Änderungen vorbehalten. Nachdruck nur mit Genehmigung durch Rosenberger Telematics GmbH. All rights reserved. © Rosenberger Telematics 2018...
