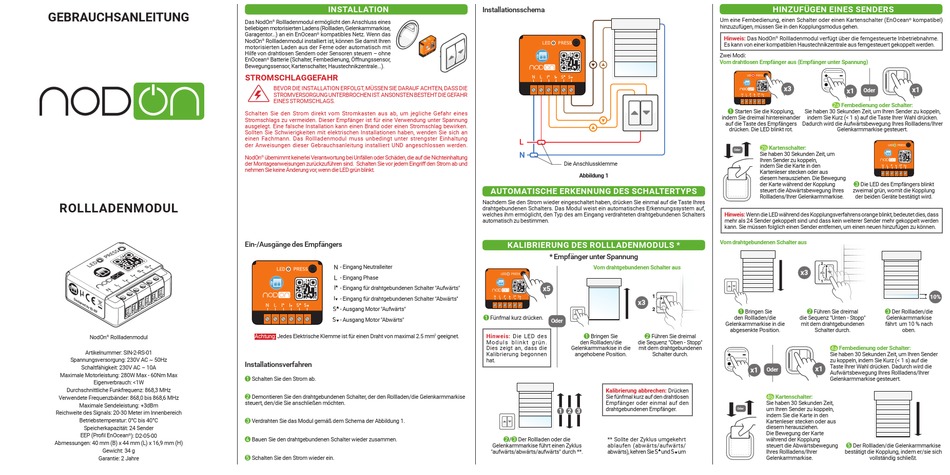

nodon SIN-2-RS-01 Gebrauchsanleitung

GEBRAUCHSANLEITUNG
ROLLLADENMODUL
NodOn Rollladenmodul
®
Artikelnummer: SIN-2-RS-01
Spannungsversorgung: 230V AC ~ 50Hz
Schaltfähigkeit: 230V AC – 10A
Maximale Motorleistung: 280W Max - 60Nm Max
Eigenverbrauch: <1W
Durchschnittliche Funkfrequenz: 868,3 MHz
Verwendete Frequenzbänder: 868,0 bis 868,6 MHz
Maximale Sendeleistung: +3dBm
Reichweite des Signals: 20-30 Meter im Innenbereich
Betriebstemperatur: 0°C bis 40°C
Speicherkapazität: 24 Sender
EEP (Profil EnOcean ): D2-05-00
®
Abmessungen: 40 mm (B) x 44 mm (L) x 16,9 mm (H)
Gewicht: 34 g
Garantie: 2 Jahre
INSTALLATION
Das NodOn ® Rollladenmodul ermöglicht den Anschluss eines
beliebigen motorisierten Ladens (Rollladen, Gelenkarmmarkise,
Garagentor...) an ein EnOcean kompatibles Netz. Wenn das
®
NodOn ® Rollladenmodul installiert ist, können Sie damit Ihren
motorisierten Laden aus der Ferne oder automatisch mit
Hilfe von drahtlosen Sendern oder Sensoren steuern – ohne
EnOcean Batterie (Schalter, Fernbedienung, Öffnungssensor,
®
Bewegungssensor, Kartenschalter, Haustechnikzentrale...).
STROMSCHLAGGEFAHR
BEVOR DIE INSTALLATION ERFOLGT, MÜSSEN SIE DARAUF ACHTEN, DASS DIE
STROMVERSORGUNG UNTERBROCHEN IST. ANSONSTEN BESTEHT DIE GEFAHR
EINES STROMSCHLAGS.
Schalten Sie den Strom direkt vom Stromkasten aus ab, um jegliche Gefahr eines
Stromschlags zu vermeiden. Dieser Empfänger ist für eine Verwendung unter Spannung
ausgelegt. Eine falsche Installation kann einen Brand oder einen Stromschlag bewirken.
Sollten Sie Schwierigkeiten mit elektrischen Installationen haben, wenden Sie sich an
einen Fachmann. Das Rollladenmodul muss unbedingt unter strengster Einhaltung
der Anweisungen dieser Gebrauchsanleitung installiert UND angeschlossen werden.
NodOn übernimmt keinerlei Verantwortung bei Unfällen oder Schäden, die auf die Nichteinhaltung
®
der Montageanweisungen zurückzuführen sind. Schalten Sie vor jedem Eingriff den Strom ab und
nehmen Sie keine Änderung vor, wenn die LED grün blinkt.
Ein-/Ausgänge des Empfängers
- Eingang Neutralleiter
- Eingang Phase
- Eingang für drahtgebundenen Schalter "Aufwärts"
- Eingang für drahtgebundenen Schalter "Abwärts"
- Ausgang Motor "Aufwärts"
- Ausgang Motor "Abwärts"
Achtung: Jedes Elektrische Klemme ist für einen Draht von maximal 2.5 mm
Installationsverfahren
Schalten Sie den Strom ab.
1
2 Demontieren Sie den drahtgebundenen Schalter, der den Rollladen/die Gelenkarmmarkise
steuert, den/die Sie anschließen möchten.
Verdrahten Sie das Modul gemäß dem Schema der Abbildung 1.
3
Bauen Sie den drahtgebundenen Schalter wieder zusammen.
4
Schalten Sie den Strom wieder ein.
5
Installationsschema
Die Anschlussklemme
Abbildung 1
AUTOMATISCHE ERKENNUNG DES SCHALTERTYPS
Nachdem Sie den Strom wieder eingeschaltet haben, drücken Sie einmal auf die Taste Ihres
drahtgebundenen Schalters. Das Modul weist ein automatisches Erkennungssystem auf,
welches ihm ermöglicht, den Typ des am Eingang verdrahteten drahtgebundenen Schalters
automatisch zu bestimmen.
KALIBRIERUNG DES ROLLLADENMODULS *
* Empfänger unter Spannung
Vom drahtgebundenen Schalter aus
1 Fünfmal kurz drücken.
Oder
2 geeignet. Hinweis: Die LED des Bringen Sie
1
Moduls blinkt grün. den Rollladen/die
Dies zeigt an, dass die Gelenkarmmarkise in die
Kalibrierung begonnen angehobene Position.
hat.
Kalibrierung abbrechen:
Sie fünfmal kurz auf den drahtlosen
Empfänger oder einmal auf den
drahtgebundenen Empfänger.
Der Rollladen oder die ** Sollte der Zyklus umgekehrt
2/3
Gelenkarmmarkise führt einen Zyklus ablaufen (abwärts/aufwärts/
"aufwärts/abwärts/aufwärts" durch **. abwärts), kehren Sie
HINZUFÜGEN EINES SENDERS
Um eine Fernbedienung, einen Schalter oder einen Kartenschalter (EnOcean
hinzuzufügen, müssen Sie in den Kopplungsmodus gehen.
Hinweis: Das NodOn Rollladenmodul verfügt über die ferngesteuerte Inbetriebnahme.
®
Es kann von einer kompatiblen Haustechnikzentrale aus ferngesteuert gekoppelt werden.
Zwei Modi:
Vom drahtlosen Empfänger aus (Empfänger unter Spannung)
Starten Sie die Kopplung, Sie haben 30 Sekunden Zeit, um Ihren Sender zu koppeln,
1
indem Sie dreimal hintereinander indem Sie Kurz (< 1 s) auf die Taste Ihrer Wahl drücken.
auf die Taste des Empfängers Dadurch wird die Aufwärtsbewegung Ihres Rollladens/Ihrer
drücken. Die LED blinkt rot.
Kartenschalter:
Oder
Sie haben 30 Sekunden Zeit, um
Ihren Sender zu koppeln,
indem Sie die Karte in den
Kartenleser stecken oder aus
diesem herausziehen. Die Bewegung
der Karte während der Kopplung
steuert die Abwärtsbewegung Ihres
Rollladens/Ihrer Gelenkarmmarkise.
Hinweis: Wenn die LED während des Kopplungsverfahrens orange blinkt, bedeutet dies, dass
mehr als 24 Sender gekoppelt sind und dass kein weiterer Sender mehr gekoppelt werden
kann. Sie müssen folglich einen Sender entfernen, um einen neuen hinzufügen zu können.
Vom drahtgebundenen Schalter aus
1 Bringen Sie 2 Führen Sie dreimal
den Rollladen/die die Sequenz "Unten - Stopp"
Gelenkarmmarkise in die mit dem drahtgebundenen
abgesenkte Position. Schalter durch.
Führen Sie dreimal
2
die Sequenz "Oben - Stopp"
mit dem drahtgebundenen
Schalter durch.
Oder
Drücken
Kartenschalter:
Sie haben 30 Sekunden Zeit,
um Ihren Sender zu koppeln,
Oder
indem Sie die Karte in den
Kartenleser stecken oder aus
diesem herausziehen.
Die Bewegung der Karte
während der Kopplung
steuert die Abwärtsbewegung
und um Ihres Rollladens/Ihrer
Gelenkarmmarkise.
kompatibel)
®
Oder
Fernbedienung oder Schalter:
Gelenkarmmarkise gesteuert.
Die LED des Empfängers blinkt
3
zweimal grün, womit die Kopplung
der beiden Geräte bestätigt wird.
3 Der Rollladen/die
Gelenkarmmarkise
fährt um 10 % nach
oben.
Fernbedienung oder Schalter:
Sie haben 30 Sekunden Zeit, um Ihren Sender
zu koppeln, indem Sie Kurz (< 1 s) auf die
Taste Ihrer Wahl drücken. Dadurch wird die
Aufwärtsbewegung Ihres Rollladens/Ihrer
Gelenkarmmarkise gesteuert.
Der Rollladen/die Gelenkarmmarkise
5
bestätigt die Kopplung, indem er/sie sich
vollständig schließt.
