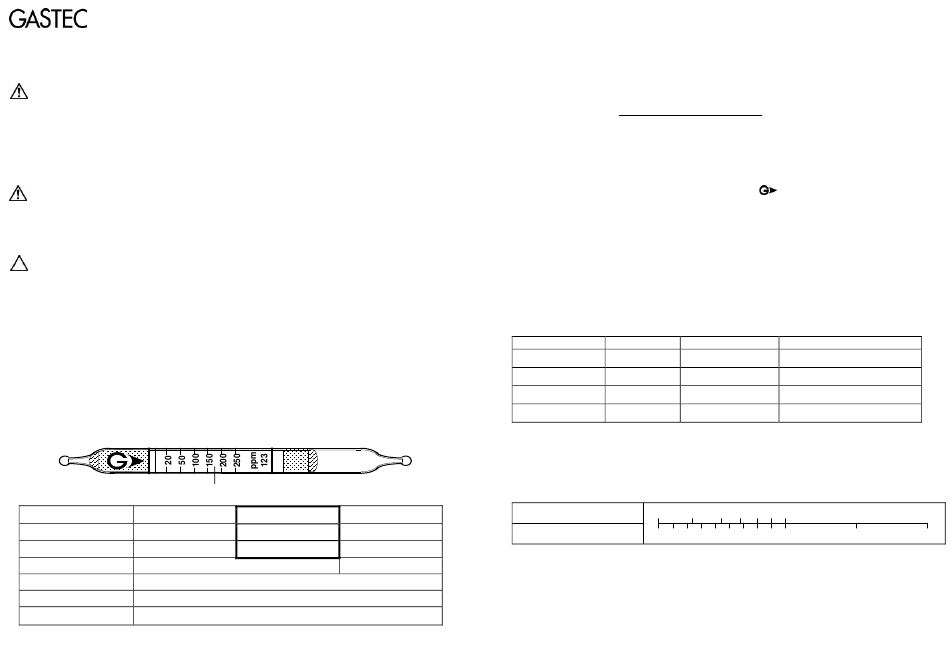

Anleitung für
Xylol-Prüfröhrchen
No.123
FÜR EINEN SICHEREN BETRIEB:
Lesen Sie bitte diese Anleitung und die Bedienungsanleitung für Ihre Gastec-Probenahmepumpe aufmerksam durch.
WARNHINWEISE:
1. Verwenden Sie nur Gastec-Prüfröhrchen in einer Gastec-Pumpe.
2. Verwenden Sie keine markenfremde Teile und Komponenten in einem Gastec-Prüfröhrchen und -Pumpensystem.
3. Der Gebrauch von markenfremden Teilen und Komponenten in einem Gastec-Prüfröhrchen und -Pumpensystem,
der Gebrauch eines markenfremden Prüfröhrchens mit einer Gastec-Pumpe oder der Gebrauch eines
Gastec-Prüfröhrchens mit einer markenfremden Pumpe kann zu Sachschäden und ernsten Verletzungen
womöglich mit tödlichem Ausgang führen. Außerdem werden hierdurch alle Garantien und Gewährleistungen
hinsichtlich Leistung und Anzeigegenauigkeit nichtig.
ACHTUNG: Nichtbeachtung kann zu Verletzungen und Schäden am Gerät führen
1. Halten Sie das Prüfröhrchen beim Abbrechen der Röhrchenenden von Ihren Augen fern.
2. Fassen Sie die geöffneten Glasröhrchen, Bruchstücke und Reagenzien nicht mit bloßen Händen an.
3. Die Probenahmedauer ist die Zeit, die zum Ziehen der Gasprobe durch das Röhrchen benötigt wird. Das Röhrchen
muss so lange am Messort bleiben, bis die Durchflussanzeige das Ende der Probenahme anzeigt.
HINWEISE: Bitte für eine sichere Funktion und zuverlässige Testergebnisse beachten
1. Eine Gastec-Gas-Probenahmepumpe darf zusammen mit Gastec-Prüfröhrchen nur zu den in der Bedienungs-
anleitung für das Prüfröhrchen angegebenen Zwecken verwendet werden.
2. Dieses Röhrchen darf nur im Temperaturbereich von 0 - 40°C (32 - 104°F) benutzt werden.
3. Dieses Röhrchen darf nur im relativen Feuchtigkeitsbereich von 0 - 90% benutzt werden.
4. Dieses Röhrchen kann durch Begleitgase beeinflusst werden. Siehe hierzu die Tabelle „QUEREMPFINDLICHE
GASE UND DEREN AUSWIRKUNGEN" unten.
5. Verfallsdatum und Lagerbedingungen des Röhrchens sind auf der Verpackung angegeben.
VERWENDUNG DES RÖHRCHENS: Dieses Röhrchen dient zum Nachweis von Xylol in der Luft oder in
Industriebereichen und zur Bestimmung der atmosphärischen Umweltbeschaffenheit.
TECHNISCHE DATEN: (Im Zuge ständiger Produktverbesserungen bleiben Änderungen der technischen
Daten ohne vorherige Benachrichtigung vorbehalten.)

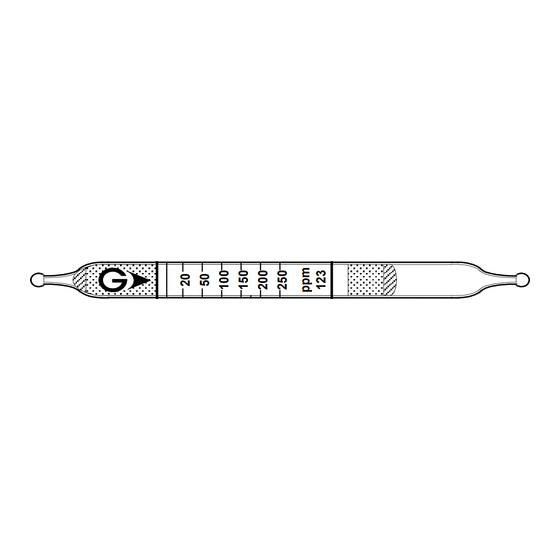

Nachweisschicht
Messbereich 5 - 10 ppm
Anzahl der Pumpenhübe 2
Hubkorrekturfaktor 1/2
Probenahmedauer 1,5 Minuten pro Pumpenhub
Nachweisgrenze
Farbumschlag
Reaktionsprinzip
10 – 250 ppm 250 – 625 ppm
1 1/2
1 2,5
1 Minute
1 ppm ( n = 2 )
Weiß → Braun
C H (CH ) + l O + H SO → l
6 4 3 2 2 5 2 4 2
Rel. Standardabweichung: 10% (für 10 bis 50 ppm), 5% (für 50 bis 250 ppm)
**Verfallsdatum: Siehe Aufdruck auf Verpackung
** Röhrchen dunkel und kühl lagern.
KORREKTUR FÜR TEMPERATUR, LUFTFEUCHTIGKEIT UND DRUCK:
Bedarf keiner Korrektur.
Temperatur:
Bedarf keiner Korrektur.
Feuchtigkeit:
Die Luftdruckkorrektur erfolgt nach der folgenden Formel:
Druck:
Röhrchenanzeige (ppm) × 1013 (hPa)
Luftdruck (hPa)
MESSVERFAHREN:
1. Zur Prüfung der Dichtheit der Pumpe ein frisches, unversehrtes Prüfröhrchen in die Pumpe einsetzen.
Entsprechend den Anweisungen der Bedienungsanleitung für die Pumpe vorgehen.
2. Brechen Sie im Spitzenabbrecher der Pumpe die Spitzen eines neuen Prüfröhrchens ab.
3. Das Röhrchen in den Pumpeneinlass einsetzen, wobei der Pfeil (
4. Sicherstellen, dass der Pumpengriff vollständig eingeschoben ist. Die Führungsmarken am Pumpengehäuse auf
die Führungsmarken am Griff ausrichten.
5. Den Griff ganz herausziehen, bis er bei einem Pumpenhub (100 ml) einrastet. 1,5 Minuten lang warten, dann prüfen,
dass die Probenahme abgeschlossen ist.
6. Für Messungen unter 10 ppm das obige Probenahmeverfahren 1 weitere Male durchführen, bis die Verfärbung die
erste Eichmarke erreicht. Für Messungen mit mehr als 250 ppm ein frisches Röhrchen vorbereiten und einen
halben Pumpenhub durchführen.
7. Die Konzentration an der Grenze zwischen verfärbtem und unverfärbtem Reagenz ablesen.
8. Wenn eine Korrektur erforderlich ist, die Messwerte jeweils mit den Korrekturfaktoren für Pumpenhübe und
Luftdruck multiplizieren.
BEEINFLUSSUNG:QUEREMPFINDLICHE GASE UND DEREN AUSWIRKUNGEN:
Substanz Konzentration
Kohlenmonoxid
≧1000ppm
Acetylen, Hexan
≧2000ppm
Toluol
≧1/5
Benzol
≧1/5
Diese Störgastabelle zeigt den Einfluss der einzelnen Begleitgase an, wenn sie im selben Konzentrationsbereich
wie das Zielgas vorkommen. Das Testergebnis kann wegen anderer Substanzen, die in der Tabelle nicht enthalten
sind, positiv ausfallen. Wenn weitere Informationen benötigt werden, wenden Sie sich bitte an uns oder an eine
unserer Vertretungen in Ihrer Nähe.
ANWENDUNG FÜR ANDERE SUBSTANZEN:
Das Röhrchen 123 kann wie unten angegeben auch verwendet werden für:
Trimethylbenzol (ppm)
10
Prüfröhrchenanzeige (n = 2)
10
KORREKTURFAKTOR: Prüfröhrchen dienen in erster Linie zum Messen bestimmter Gase. Mittels eines
Korrekturfaktors oder einer Tabelle können aber auch andere Substanzen mit ähnlichen chemischen Eigenschaften
gemessen werden. Verwenden Sie bitte die Korrekturfaktortabellen und Messbereiche als Referenz. Wenn Sie
genauere Faktoren benötigen, wenden Sie sich bitte an Ihre Gastec-Vertretung.
) am Röhrchen zur Pumpe weist.
Abweichung Farbänderung (nur Störgas)
＋(zwei Schichten) Blassbraun
＋(zwei Schichten) Blassbraun
Braun
＋
Blassgelb
＋
50 100 200 300
50 100 150 200
