DITECH DT5644 Bedienungsanleitung
Smart home il
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für DITECH DT5644

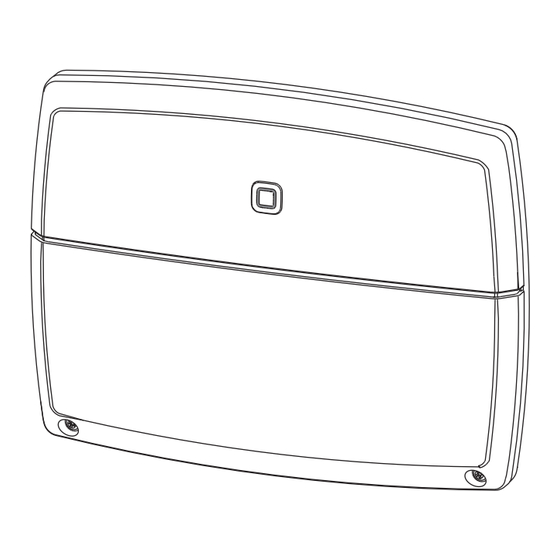

- Seite 1 DITECH Smart Home iL Multi IO Box DT5644 Bedienungsanleitung Instruction manual...
- Seite 2 4,0 x 40 mm 6 mm ALPHA-IP-MIOB Key: SGTIN: 1▼ L▲ 2▼ L▲ 1▼ ▼ 1▼ L▲ 2▼ L▲ 1▼ 1▼ L▲ 2▼ L▲ 1▼...
- Seite 3 1▼ L▲ 2▼ L▲ 1▼ 1▼ L▲ 2▼ L▲ 1▼ ▼ ▼ ▼ 1▼ L▲ 2▼ L▲ 1▼ ▼ ▼ ▼...
-
Seite 4: Inhaltsverzeichnis
6.8 Anschluss Externe Schaltuhr (Zentraleinheit-Variante) 6.9 Anschluss Temperaturbegrenzer (Zentraleinheit-Variante) Inbetriebnahme ......................12 7.1 Anlernen ohne DITECH Smart Home iL Zentraleinheit (Standalone-Betrieb) 7.1.1 Multi IO Box an mehrere Basisstationen anlernen 7.2 Anlernen an DITECH Smart Home iL Zentraleinheit Anzeigen ........................13 Reinigen ........................ -
Seite 5: Zu Dieser Anleitung
1 Zu dieser Anleitung 1.1 Gültigkeit, Aufbewahrung und Weitergabe der Anleitung Diese Anleitung gilt für die DITECH Smart Home iL Multi IO Box (DT5644). Die Anleitung enthält Infor- mationen, die für die Inbetriebnahme notwendig sind. Bevor mit dem Gerät gearbeitet wird, ist diese Anleitung vollständig und gründlich zu lesen. -
Seite 6: Konformität
3 Funktion Die DITECH Smart Home iL Multi IO Box ist die zentrale Steuereinheit für das Schalten von Umwälz- pumpen und Heizkesseln in wohnungsähnlichen Umgebungen. Das Gerät unterstützt die Regelung der Raumtemperatur per DITECH Smart Home iL App oder als Standalone-Variante per Raumbedien- gerät. -
Seite 7: Geräteübersicht
Anschlussklemme für AOUT (0-10 V Aus gang) Die Anschlussklemme AOUT (J) ist aktuell ohne Funktion. 4.3 Technische Daten Geräte-Kurzbezeichnung DT5644 Versorgungsspannung 230 V / 50 Hz Stromaufnahme 16 A max. Max. Schaltleistung Ausgang 1 (H) 3680 W, cosφ ≥0,95 (potentialfrei) Max. -
Seite 8: Montage
Montage Abmessungen (B x H x T) 198,6 x 155,8 x 33,5 mm Gewicht 365 g Funkfrequenz 868,3 MHz/869,525 MHz Empfängerkategorie SRD category 2 Typ. Funkreichweite 375 m (Freifeld) Duty Cycle < 1 % pro h/< 10 % pro h Richtlinien 2014/53/EU Funkanlagen 5 Montage... -
Seite 9: Hutschiene (Optional)
Der Anschluss 4.1/4.2 ist ein Relais als potentialfreier Schalter. In der Standalone-Variante wird aus- schließlich der Heizkessel angeschlossen. Bei der Nutzung mit der DITECH Smart Home iL App über den DITECH Smart Home iL Zentraleinheit kann der Anschluss auch für Luftentfeuchter, Change Over Pilot (CO Pilot) oder als Switch Aktor genutzt werden (vgl. -
Seite 10: Anschluss Pumpe (5.1/5.2/5.3)
Der Anschluss 5.1/5.2/5.3 ist ein Umschaltrelais als potentialfreier Umschalter. In der Standalone-Va- riante wird ausschließlich die Pumpe angeschlossen. Bei der Nutzung mit der DITECH Smart Home iL App über den DITECH Smart Home iL Zentraleinheit kann der Anschluss auch für Luftfeuchtefühler oder den CO Pilot genutzt werden. -
Seite 11: Anschluss Externes Change Over-Signal (6.1/6.2)
Der Anschluss 6.1/6.2 (IN1) ist ein Eingang für potentialfreie Kontakte. In der Standalone-Variante wird ausschließlich das Change-Over-Signal (CO) angeschlossen. Bei der Nutzung der DITECH Smart Home iL App über den DITECH Smart Home iL Zentraleinheit kann der Anschluss auch für Temperaturbe- grenzer (TB) oder External Clock (ECO) genutzt werden. -
Seite 12: Anschluss Temperaturbegrenzer (Zentraleinheit-Variante)
DITECH Smart Home iL Multi IO Box in den Anlernmodus ge- bracht werden. Für den Standalone-Betrieb muss das Anlernen der DITECH Smart Home iL Multi IO Box über die Ba- sisstation (DT5642xx) erfolgen. Gerät wie folgt anlernen: 1. -
Seite 13: Multi Io Box An Mehrere Basisstationen Anlernen
3. Die Multi-IO Box kann nun an die Heizzonen der zweiten Basisstationen angelernt werden. 7.2 Anlernen an DITECH Smart Home iL Zentraleinheit Für die Steuerung über die DITECH Smart Home iL App muss das Anlernen der DITECH Smart Home iL Multi IO Box über die Zentraleinheit (DT5637) erfolgen. Gerät wie folgt anlernen: Ö... -
Seite 14: Reinigen
Zum Reinigen ein trockenes, lösungsmittelfreies, weiches Tuch verwenden. 10 Werkseinstellungen herstellen Durch Herstellen der Werkseinstellungen gehen alle vorgenommenen Einstellungen verloren. Ö Das Gerät befindet sich innerhalb der Funkreichweite der DITECH Smart Home iL Zentraleinheit. Sicherstellen, dass das Gerät aktiviert ist. Das Gerät aus der App löschen. - Seite 28 134454.1815...
