Zur Endbearbeitung von Flächen nur eine geringe
Spantiefe einstellen und die Fläche mehrfach be-
arbeiten.

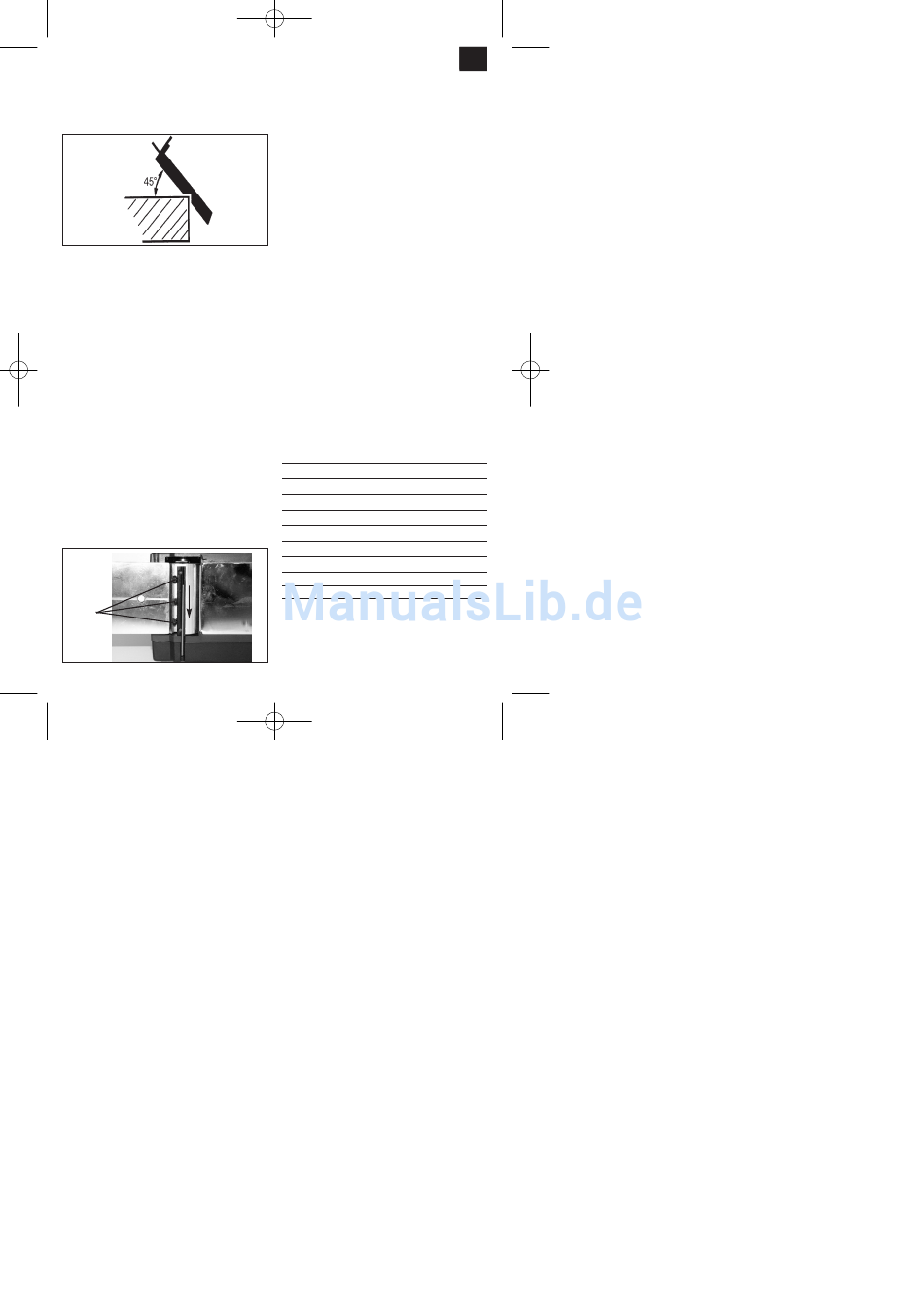

Anfasen von Kanten (45°)
Ein schnelles und einfaches Anfasen von Kanten im
45° Winkel wird durch die in der vorderen Grund-
platte eingearbeitete V-Nut ermöglicht. Den Hobel
mit der V-Nut auf die zu bearbeitende Kante auf-
setzen und an dieser entlang führen, dabei ist auf
einen gleichmäßigen Vorschub und auf eine kons-
tante Winkellage zu achten.
Wechsel der Hobelmesser
Achtung: Vor allen Arbeiten an der Maschine den
Netzstecker aus der Steckdose ziehen!
Der Elektro-Handhobel ist mit zwei Hartmetall-
Wendemessern bestückt. Wendemesser haben zwei
Schneiden und können gewendet werden. Durch die
Führungsnut der Wendemesser wird bei einem
Wechsel eine gleiche Höheneinstellung gewähr-
leistet. Abgenutzte, stumpfe oder beschädigte
Messer müssen ausgetauscht werden.
Hartmetall-Wendemesser können nicht nachge-
schliffen werden.
Lösen Sie die drei Sechskantschrauben (1) mit dem
beiliegenden Maulschlüssel und Schieben Sie das
Hartmetall-Wendemesser seitlich mit einem Holz-
stück aus der Hobelwelle heraus.
1
19.07.2007
Reinigen Sie vor dem Einbau den Messersitz.
Der Einbau der Messer erfolgt in der umgekehrten
Reihenfolge. Stellen Sie sicher, daß das Hobel-
messer mit den beiden Enden der Hobelwelle über-
einstimmt. Tauschen Sie immer beide Messer, um
eine gleichbleibende Spanabnahme zu gewähr-
leisten.
Achtung: Vor der Inbetriebnahme des Elektro-
Handhobels sind die Messer auf eine korrekte
Einbaulage und auf festen Sitz zu überprüfen!
Austausch des Antriebriemens
Lösen Sie die Schraube und nehmen Sie die
seitlichen Riemenabdeckung ab.
Entfernen Sie den verschlissenen Antriebs-riemen
und reinigen Sie die beiden Riemen-scheiben.
Legen Sie den neuen Antriebsriemen auf die kleine
Riemenscheibe auf und ziehen Sie den Riemen
unter Drehen der Hobelwelle auf die große Riemen-
scheibe auf.
Achten Sie darauf, daß die Längsrillen des Antriebs-
riemens in den Führungsnuten der Antriebsräder
liegen.
Die Riemenabdeckung aufsetzen und mit der
Schraube befestigen.

Technische Daten

Nennspannung: 230 V ~ 50 Hz
Aufnahmeleistung:
Leerlaufdrehzahl n : 16.000 min
0
Spantiefe: 0 - 2 mm
Hobelbreite:
Schalldruckpegel L : 89 dB(A)
pA
Schalleistungspegel L : 102 dB(A)
WA
Vibration a ≤ 2,5 m/s
hv
Gewicht
schutzisoliert
8:12 Uhr Seite 5
D
D
650 W
-1
82 mm
2
2,7 kg
II/®
5
