Simon Firescreen Montageanleitung Seite 5

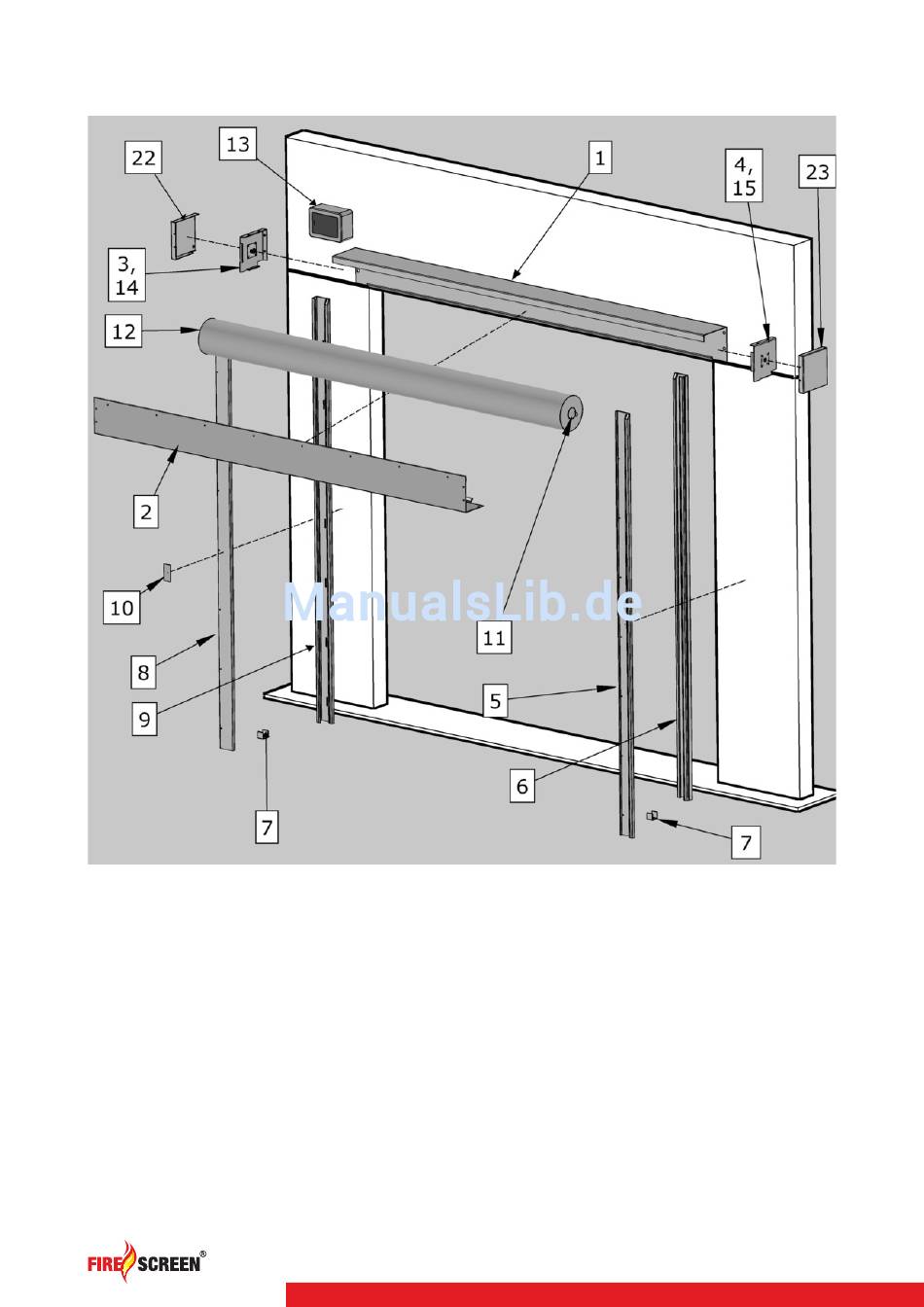

4.Teileübersicht
1 Vorder-/Rückabdeckung
2 Vorder-/Bodenabdeckung
3 Konsole L
4 Konsole R
5 Seitenführung Abdeckklappe R
6 Montage-Seitenführung R
7 Bodenhalter
8 Seitenführung Abdeckklappe L
9 Montage-Seitenführung L
10 Typenschild
11 Rohr mit Motor
12 Vorhang
13 Steuerungsvorrichtung
14 Motorhalter
15 Lager
16 Wanddübel, unbelastet,
siehe nächste Seite
17 Wanddübel, belastet,
siehe nächste Seite
18 Unterlegscheibe, groß, M6, DIN 9021
19 Selbstschneidende Linsenschrauben 4.8
mm x 13mm
20 Klemmleiste (nur für Schwerkraft
ausfallsicher)
HB-MAN-0014, Firescreen R1+R2+R3+R4, GFS,EFS,NFS V2.1-DU-SIMON
21 Unterlegscheibe, normal
M8, ISO 7089
22 Abdeckung Konsole L (nur
für Montage An der Wand)
23 Abdeckung Konsole R (nur
für Montage An der Wand)
5 - 23
