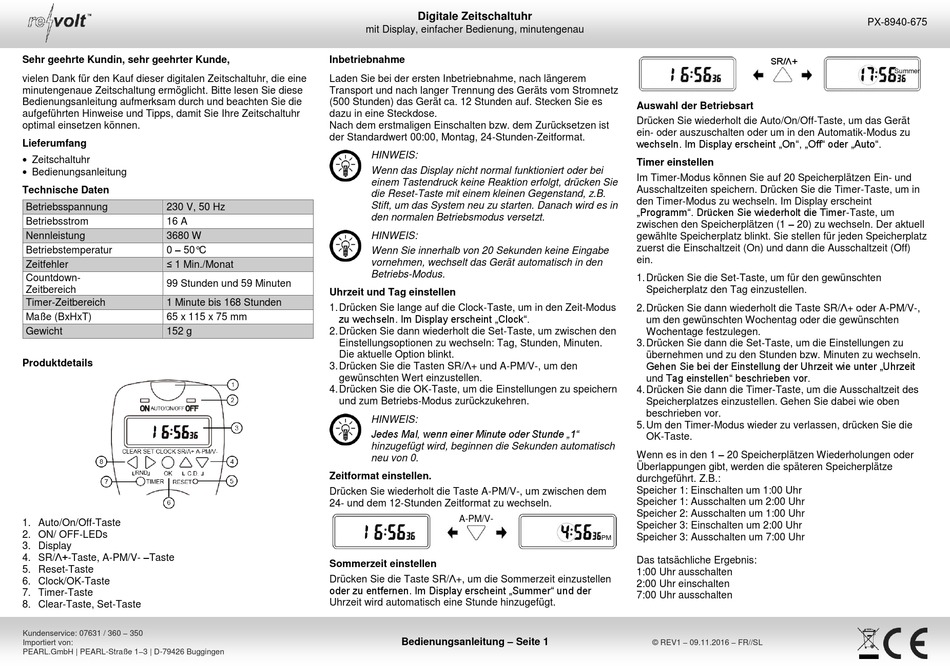

revolt PX-8940 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser digitalen Zeitschaltuhr, die eine
minutengenaue Zeitschaltung ermöglicht. Bitte lesen Sie diese
Bedienungsanleitung aufmerksam durch und beachten Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre Zeitschaltuhr
optimal einsetzen können.
Lieferumfang
 Zeitschaltuhr
 Bedienungsanleitung
Technische Daten
Betriebsspannung 230 V, 50 Hz
Betriebsstrom 16 A
Nennleistung 3680 W
0 – 50°C
Betriebstemperatur
≤ 1 Min./Monat
Zeitfehler
Countdown-
99 Stunden und 59 Minuten
Zeitbereich
Timer-Zeitbereich 1 Minute bis 168 Stunden
Maße (BxHxT) 65 x 115 x 75 mm
Gewicht 152 g
Produktdetails
1. Auto/On/Off-Taste
2. ON/ OFF-LEDs
3. Display
4. SR/Λ+-Taste, A-PM/V- –Taste
5. Reset-Taste
6. Clock/OK-Taste
7. Timer-Taste
8. Clear-Taste, Set-Taste
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Digitale Zeitschaltuhr
mit Display, einfacher Bedienung, minutengenau
Inbetriebnahme
Laden Sie bei der ersten Inbetriebnahme, nach längerem
Transport und nach langer Trennung des Geräts vom Stromnetz
(500 Stunden) das Gerät ca. 12 Stunden auf. Stecken Sie es
dazu in eine Steckdose.
Nach dem erstmaligen Einschalten bzw. dem Zurücksetzen ist
der Standardwert 00:00, Montag, 24-Stunden-Zeitformat.
HINWEIS:
Wenn das Display nicht normal funktioniert oder bei
einem Tastendruck keine Reaktion erfolgt, drücken Sie
die Reset-Taste mit einem kleinen Gegenstand, z.B.
Stift, um das System neu zu starten. Danach wird es in
den normalen Betriebsmodus versetzt.
HINWEIS:
Wenn Sie innerhalb von 20 Sekunden keine Eingabe
vornehmen, wechselt das Gerät automatisch in den
Betriebs-Modus.
Uhrzeit und Tag einstellen
1. Drücken Sie lange auf die Clock-Taste, um in den Zeit-Modus
zu wechseln. Im Display erscheint „Clock".
2. Drücken Sie dann wiederholt die Set-Taste, um zwischen den
Einstellungsoptionen zu wechseln: Tag, Stunden, Minuten.
Die aktuelle Option blinkt.
3. Drücken Sie die Tasten SR/Λ+ und A-PM/V-, um den
gewünschten Wert einzustellen.
4. Drücken Sie die OK-Taste, um die Einstellungen zu speichern
und zum Betriebs-Modus zurückzukehren.
HINWEIS:
Jedes Mal, wenn einer Minute oder Stunde „1"
hinzugefügt wird, beginnen die Sekunden automatisch
neu von 0.
Zeitformat einstellen.
Drücken Sie wiederholt die Taste A-PM/V-, um zwischen dem
24- und dem 12-Stunden Zeitformat zu wechseln.
A-PM/V-
Sommerzeit einstellen
Drücken Sie die Taste SR/Λ+, um die Sommerzeit einzustellen
oder zu entfernen. Im Display erscheint „Summer" und der
Uhrzeit wird automatisch eine Stunde hinzugefügt.
Bedienungsanleitung – Seite 1
SR/Λ+
Auswahl der Betriebsart
Drücken Sie wiederholt die Auto/On/Off-Taste, um das Gerät
ein- oder auszuschalten oder um in den Automatik-Modus zu
wechseln. Im Display erscheint „On", „Off" oder „Auto".
Timer einstellen
Im Timer-Modus können Sie auf 20 Speicherplätzen Ein- und
Ausschaltzeiten speichern. Drücken Sie die Timer-Taste, um in
den Timer-Modus zu wechseln. Im Display erscheint
„Programm". Drücken Sie wiederholt die Timer-Taste, um
zwischen den Speicherplätzen (1 – 20) zu wechseln. Der aktuell
gewählte Speicherplatz blinkt. Sie stellen für jeden Speicherplatz
zuerst die Einschaltzeit (On) und dann die Ausschaltzeit (Off)
ein.
1. Drücken Sie die Set-Taste, um für den gewünschten
Speicherplatz den Tag einzustellen.
2. Drücken Sie dann wiederholt die Taste SR/Λ+ oder A-PM/V-,
um den gewünschten Wochentag oder die gewünschten
Wochentage festzulegen.
3. Drücken Sie dann die Set-Taste, um die Einstellungen zu
übernehmen und zu den Stunden bzw. Minuten zu wechseln.
Gehen Sie bei der Einstellung der Uhrzeit wie unter „Uhrzeit
und Tag einstellen" beschrieben vor.
4. Drücken Sie dann die Timer-Taste, um die Ausschaltzeit des
Speicherplatzes einzustellen. Gehen Sie dabei wie oben
beschrieben vor.
5. Um den Timer-Modus wieder zu verlassen, drücken Sie die
OK-Taste.
Wenn es in den 1 – 20 Speicherplätzen Wiederholungen oder
Überlappungen gibt, werden die späteren Speicherplätze
durchgeführt. Z.B.:
Speicher 1: Einschalten um 1:00 Uhr
Speicher 1: Ausschalten um 2:00 Uhr
Speicher 2: Ausschalten um 1:00 Uhr
Speicher 3: Einschalten um 2:00 Uhr
Speicher 3: Ausschalten um 7:00 Uhr
PM
Das tatsächliche Ergebnis:
1:00 Uhr ausschalten
2:00 Uhr einschalten
7:00 Uhr ausschalten
© REV1 – 09.11.2016 – FR//SL
PX-8940-675
Summer
