Elektrobock WS113 Bedienungsanleitung

ws113_de_2013:ws113_06_5.qxd

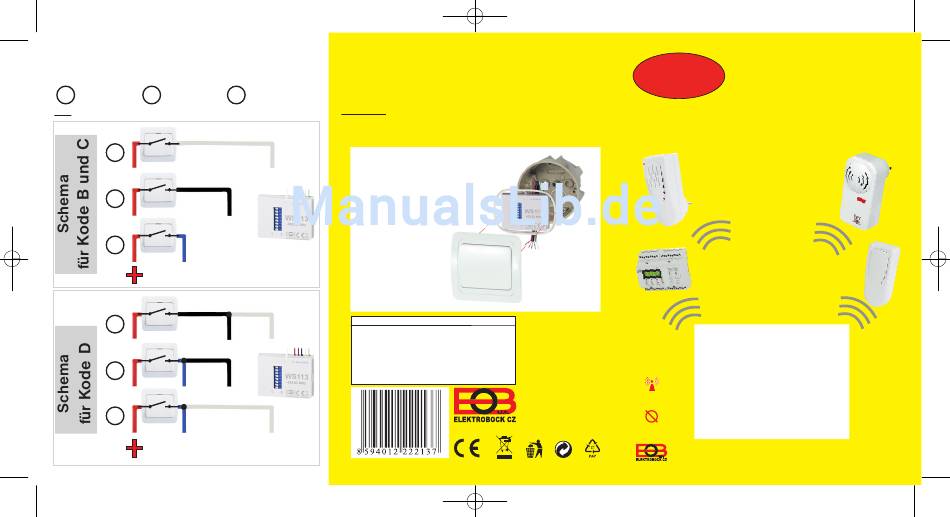

LEITUNGSSCHEMA WS113
FÜR FUNK-TÜRGLOCKEN
Durch die Auswahl der Schaltung bestimmen wir die Klingelton-Länge:
1 2
KURZER TON LANGER TON
Anm.: Bei der Schaltung orientieren Sie sich nach der Farbenkennzeichnung der Kabel!
Schalter Nr.1/0
3
Schalter Nr.1/0
2
Schalter Nr.1/0
1
D0 D1
Schalter Nr.1/0
3
Schalter Nr.1/0
2
Schalter Nr.1/0
1
D0 D1
29.1.2013 14:13 Page 1

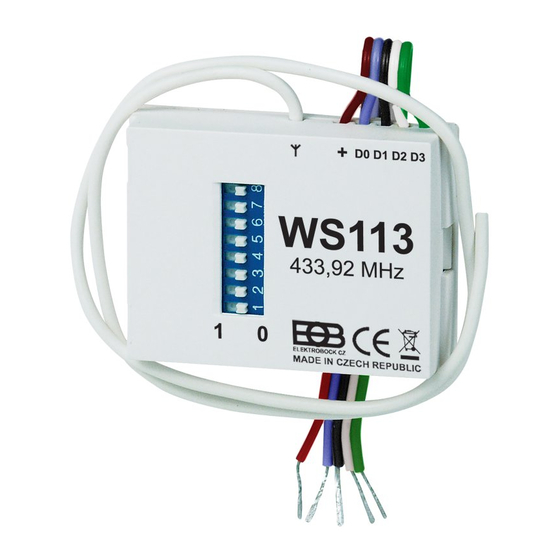

Universalsender Unterputz WS113 kann nicht nur
als Ersatztaste zu Funk-Türglocken verwendet
werden, aber auch zu weiteren Funkprodukte mit
3 Kodeselbstlernsystem von Firma ELEKTROBOCK CZ.
MITTLERER TON
Vorteile:
- Verstecken unter dem Schalter schützt vor Diebstahl
Abb.3
- Erhaltung des bestehenden Schalterprogramms
MONTAGE:
Schalter 1/0
(1/0+1/0)
D D 2 2 D3
Abb.4
TECHNISCHE PARAMETER
Speisung
Vf Leistung
Frequenz
Schutzklasse
Batterielebensdauer
Arbeitstemperatur
D D 2 2 D3
KU/ KP 68
Für das Produkt wird eine
Garantiefrist von 2 Jahren
12 V alkal. L1028 23 A
gewährt.
(im inneren des Produkts)
< 5 mW Bei den Ansprüchen in und
433,92 MHz nach der Garantiezeit
IP20 schicken Sie bitte das
ca. 2 Jahre Produkt auf die Adresse
0°C bis 50°C des Herstellers.
ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel.: +420 541 230 216
www.elbock.cz
MADE IN CZECH REPUBLIC
WS113 WS113
SPANNUNG
alkal. Batterie
12V/L 1028 23A
(IM INNEREN
DES PRODUKTS)
U N I V E R S A L S E N D E R
U N T E R P U T Z
KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, die Firma ELEKTROBOCK CZ
s.r.o., dass das Produkt WS113 allen grundlegenden
Anforderungen und weiteren entsprechenden
Bestimmungender Richtlinie 1999/5/ES entspricht.
Im Kuřim 1.6.2006 www.elbock.cz
433,92 MHz
FUNK-ÜBERTRAGUNG
Pb
LEAD FREE
Im Einklang mit RoHS
Das Kodier- und Schaltungsverfahren
finden Sie in dieser Bedienungsanleitung.
MADE IN CZECH REPUBLIC
