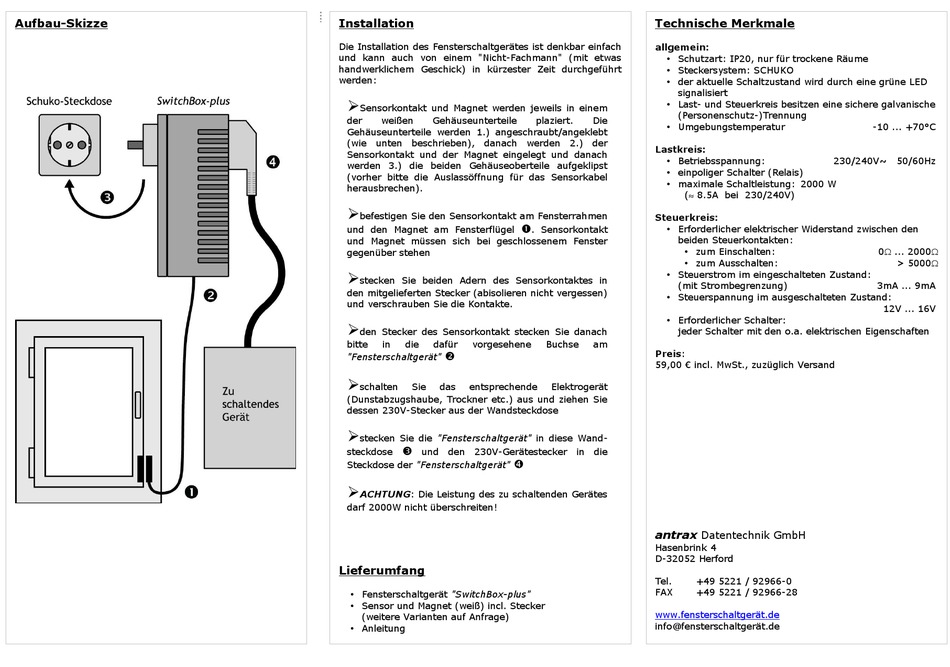

antrax SwitchBox-plus Anleitung

Aufbau-Skizze Installation
Die Installation des Fensterschaltgerätes ist denkbar einfach
und kann auch von einem "Nicht-Fachmann" (mit etwas
handwerklichem Geschick) in kürzester Zeit durchgeführt
werden:

Sensorkontakt und Magnet werden jeweils in einem
der weißen Gehäuseunterteile
Gehäuseunterteile werden 1.) angeschraubt/angeklebt
(wie unten beschrieben), danach werden 2.) der
Sensorkontakt und der Magnet eingelegt und danach
werden 3.) die beiden Gehäuseoberteile aufgeklipst
(vorher bitte die Auslassöffnung für das Sensorkabel
herausbrechen).

befestigen Sie den Sensorkontakt am Fensterrahmen
und den Magnet am Fensterflügel
und Magnet müssen sich bei geschlossenem Fenster
gegenüber stehen

stecken Sie beiden Adern des Sensorkontaktes in
den mitgelieferten Stecker (abisolieren nicht vergessen)
und verschrauben Sie die Kontakte.

den Stecker des Sensorkontakt stecken Sie danach
bitte in die dafür vorgesehene

"Fensterschaltgerät"

schalten Sie das entsprechende
(Dunstabzugshaube, Trockner etc.) aus und ziehen Sie
dessen 230V-Stecker aus der Wandsteckdose

stecken Sie die "Fensterschaltgerät" in diese Wand-

steckdose und den 230V-Gerätestecker in die

Steckdose der "Fensterschaltgerät"

ACHTUNG: Die Leistung des zu schaltenden Gerätes
darf 2000W nicht überschreiten!
Lieferumfang
• Fensterschaltgerät "SwitchBox-plus"
• Sensor und Magnet (weiß) incl. Stecker
(weitere Varianten auf Anfrage)
• Anleitung
Technische Merkmale
allgemein:
• Schutzart: IP20, nur für trockene Räume
• Steckersystem: SCHUKO
• der aktuelle Schaltzustand wird durch eine grüne LED
signalisiert
• Last- und Steuerkreis besitzen eine sichere galvanische
(Personenschutz-)Trennung
plaziert. Die
• Umgebungstemperatur
Lastkreis:
• Betriebsspannung:
• einpoliger Schalter (Relais)
• maximale Schaltleistung: 2000 W
( 8.5A bei 230/240V) 
Steuerkreis:
 • Erforderlicher elektrischer Widerstand zwischen den
. Sensorkontakt
beiden Steuerkontakten:
• zum Einschalten:
• zum Ausschalten:
• Steuerstrom im eingeschalteten Zustand:
(mit Strombegrenzung)
• Steuerspannung im ausgeschalteten Zustand:
• Erforderlicher Schalter:
jeder Schalter mit den o.a. elektrischen Eigenschaften
Buchse am
Preis:
59,00 € incl. MwSt., zuzüglich Versand
Elektrogerät
antrax
Hasenbrink 4
D-32052 Herford
Tel. +49 5221 / 92966-0
FAX +49 5221 / 92966-28
www.fensterschaltgerät.de
