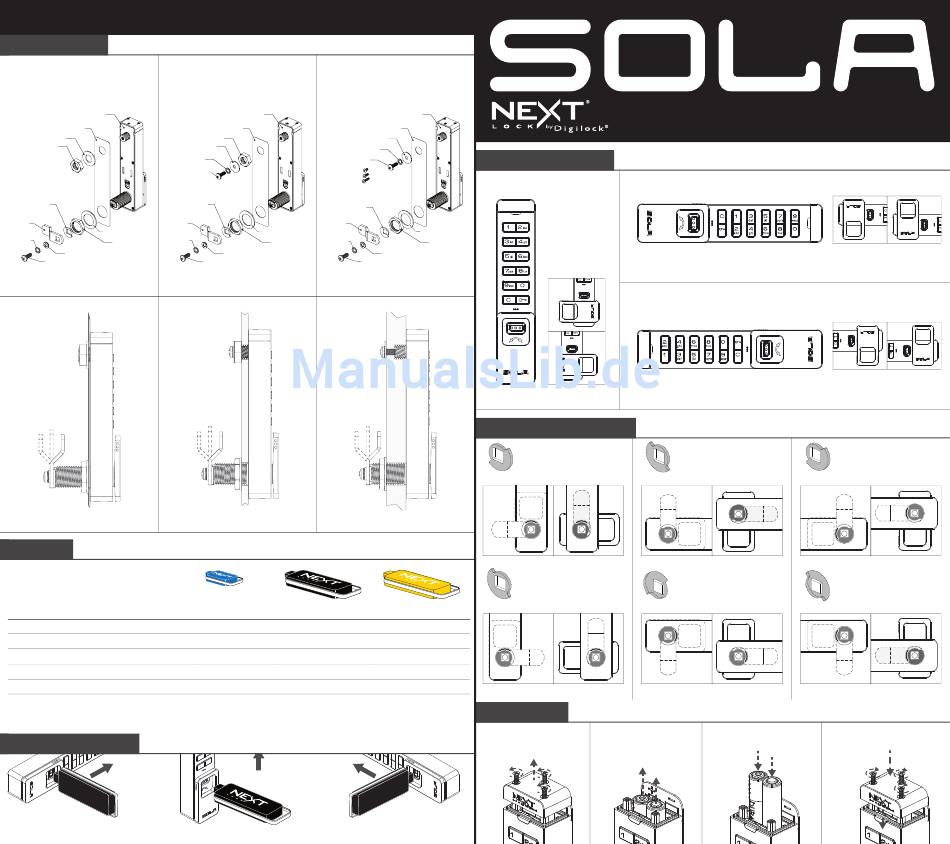

Sola NEXT Produkthandbuch

Das Schloss nicht bedienen und den Griff nicht in die Offen-Stellung drehen solange das Schloss nicht
WICHTIG:
programmiert und der Drehweg des Hebels festgelegt ist.
Beschlagteile & Einbau
Türdicke: 0.1–5 mm (0,01" – 0,197")
Türdicke: 6 – 10 mm (0,236" – 0,394")
Verwenden Sie die Beschlagteile für die
Verwenden Sie die Beschlagteile für die
obere Mutter
obere Schraube
Sola Schloss
Stahlplatte
flache Unterlegescheibe
Mutter flache Unterlegescheibe
Sternscheibe
Philips Schraube
(M5 Flachkopfschraube)
Mitnehmer-Anschlag Mitnehmer-Anschlag
Mitnehmer Mitnehmer
flache Unterlegescheibe
Sternscheibe Sternscheibe
Mutter
flache Unterlegescheibe
Philips Schraube (M5 Flachkopfschraube)
Schlüssel
Betätigt das Schloss
Übergeht Benutzerzugang
Erlaubt Zugang für Besichtigungen durch die
Verwaltung
Bietet externe Stromversorgung
Weist Benutzerberechtigungen zu
Stellt Schloss-Funktionen ein
*Bis zu 25 Managerschlüssel können für ein Schloss registriert werden.
**1 Programmierschlüssel pro Schlossgruppe erlaubt.
Schlüssel einführen
Schlüssellogo zeigt
nach links
Horizontal linksseitig
Türdicke: 11 – 22 mm (0,433" – 0,866")
Verwenden Sie die Beschlagteile für die
obere Schraube
Sola Schloss
Stahlplatte Stahlplatte
Mutter flache Unterlegescheibe
Sternscheibe
Philips Schraube
(M5 Flachkopfschraube)
11-14mm Tür
14-18mm Tür
18-22mm Tür
Mitnehmer-Anschlag
Mitnehmer
flache Unterlegescheibe
Sternscheibe
Mutter
flache Unterlegescheibe
Philips Schraube (M5 Flachkopfschraube) Philips Schraube (M5 Flachkopfschraube)
schwarz
blau
Anwenderschlüssel Managerschlüssel * Programmierschlüssel**
● ●
●
●
●
●
Schlüssellogo zeigt
nach open
Vertikal Horizontal rechtsseitig
Sola Schloss
Schlossausrichtung – Ansichten
Vertikal
flache Unterlegescheibe
Mutter
flache Unterlegescheibe
Verriegelte Entriegelte
Stellung
Mitnehmer & Mitnehmer-Endposition
Mitnehmer-Anschlag: rechts
Verriegelte Stellung Entriegelte Stellung
gelb
Mitnehmer-Anschlag: links
●
●
●
●
Verriegelte Stellung Entriegelte Stellung
●
Batterieaustausch
1) Entfernen Sie die
Batterieabdeckung.
Schlüssellogo zeigt
nach rechts
SCHLÜSSELVERWALTUNG
SOLA kann sowohl vertikal als auch horizontal sowie für die links- oder
rechtsseitige Konfi guration eingebaut werden.
Horizontal linksseitig
Verriegelte Stellung
Horizontal rechtsseitig
Verriegelte Stellung
Stellung
Anmerkung:
Die Position des Mitnehmers und des Mitnehmer-Anschlags variieren abhängig davon,
ob das Schloss vertikal oder horizontal bzw. für die links- oder rechtsseitige Konfi guration eingebaut wurde.
Vertikal Horizontal linksseitig
Rückansicht Rückansicht
Mitnehmer-Anschlag: oben
Verriegelte Stellung Entriegelte Stellung
Mitnehmer-Anschlag: unten
Verriegelte Stellung Entriegelte Stellung
2) Ziehen Sie die Batterien 3) Ersetzen Sie die Batterien
heraus. durch 2 AAA-Batterien.
Entriegelte Stellung
Entriegelte Stellung
Horizontal rechtsseitig
Rückansicht
Mitnehmer-Anschlag: oben
Verriegelte Stellung Entriegelte Stellung
Mitnehmer-Anschlag: unten
Verriegelte Stellung Entriegelte Stellung
4) Setzen Sie die Batterien
zusammen mit dem Gehäuse ein
und sichern Sie diese.
