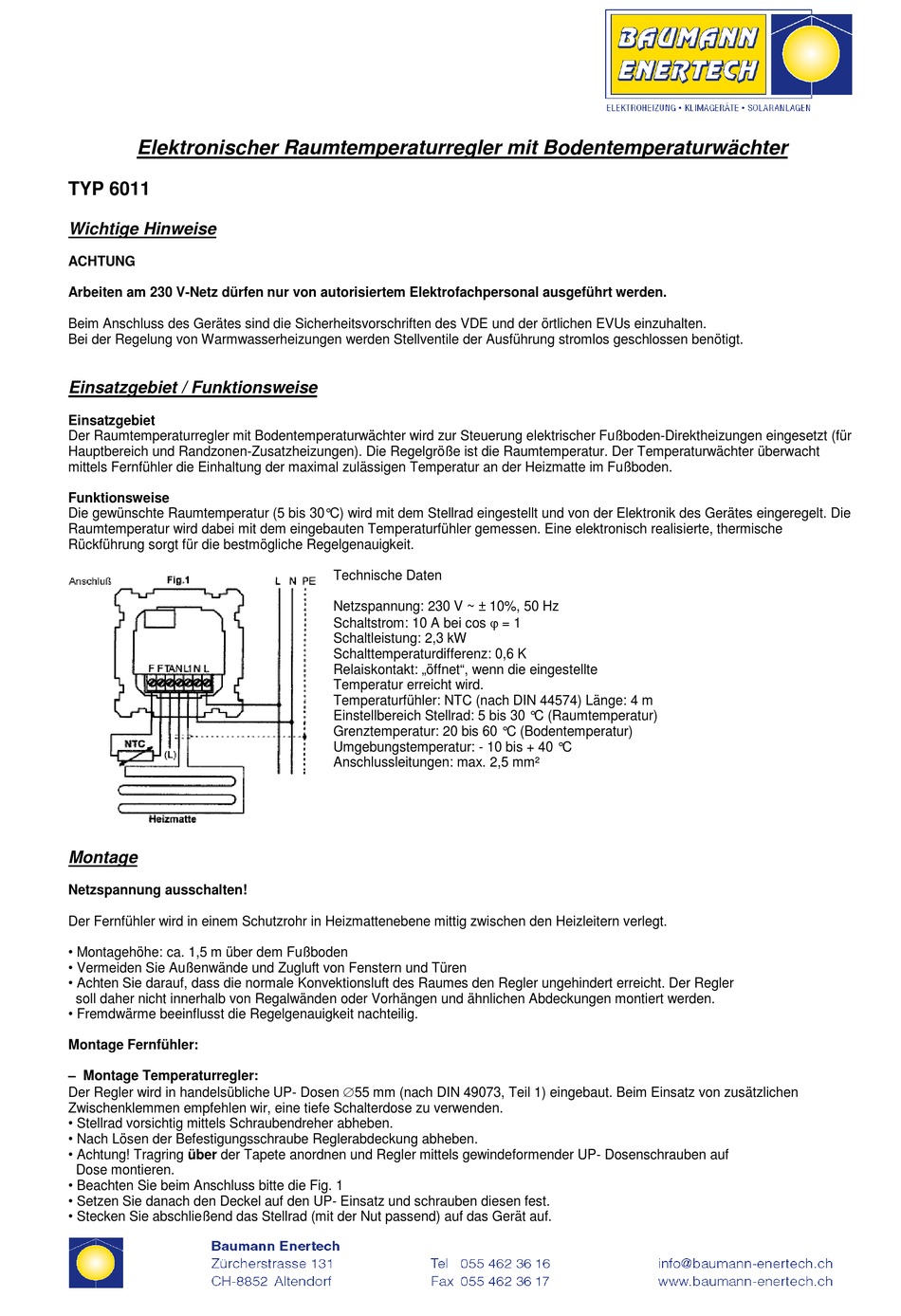

Baumann Enertech 6011 Handbuch

Elektronischer Raumtemperaturregler mit Bodentemperaturwächter
TYP 6011
Wichtige Hinweise
ACHTUNG
Arbeiten am 230 V-Netz dürfen nur von autorisiertem Elektrofachpersonal ausgeführt werden.
Beim Anschluss des Gerätes sind die Sicherheitsvorschriften des VDE und der örtlichen EVUs einzuhalten.
Bei der Regelung von Warmwasserheizungen werden Stellventile der Ausführung stromlos geschlossen benötigt.
Einsatzgebiet / Funktionsweise
Einsatzgebiet
Der Raumtemperaturregler mit Bodentemperaturwächter wird zur Steuerung elektrischer Fußboden-Direktheizungen eingesetzt (für
Hauptbereich und Randzonen-Zusatzheizungen). Die Regelgröße ist die Raumtemperatur. Der Temperaturwächter überwacht
mittels Fernfühler die Einhaltung der maximal zulässigen Temperatur an der Heizmatte im Fußboden.
Funktionsweise
Die gewünschte Raumtemperatur (5 bis 30°C) wird mit dem Stellrad eingestellt und von der Elektronik des Gerätes eingeregelt. Die
Raumtemperatur wird dabei mit dem eingebauten Temperaturfühler gemessen. Eine elektronisch realisierte, thermische
Rückführung sorgt für die bestmögliche Regelgenauigkeit.
Montage
Netzspannung ausschalten!
Der Fernfühler wird in einem Schutzrohr in Heizmattenebene mittig zwischen den Heizleitern verlegt.
• Montagehöhe: ca. 1,5 m über dem Fußboden
• Vermeiden Sie Außenwände und Zugluft von Fenstern und Türen
• Achten Sie darauf, dass die normale Konvektionsluft des Raumes den Regler ungehindert erreicht. Der Regler
soll daher nicht innerhalb von Regalwänden oder Vorhängen und ähnlichen Abdeckungen montiert werden.
• Fremdwärme beeinflusst die Regelgenauigkeit nachteilig.
Montage Fernfühler:
– Montage Temperaturregler:
Der Regler wird in handelsübliche UP- Dosen 55 mm (nach DIN 49073, Teil 1) eingebaut. Beim Einsatz von zusätzlichen
Zwischenklemmen empfehlen wir, eine tiefe Schalterdose zu verwenden.
• Stellrad vorsichtig mittels Schraubendreher abheben.
• Nach Lösen der Befestigungsschraube Reglerabdeckung abheben.
• Achtung! Tragring über der Tapete anordnen und Regler mittels gewindeformender UP- Dosenschrauben auf
Dose montieren.
• Beachten Sie beim Anschluss bitte die Fig. 1
• Setzen Sie danach den Deckel auf den UP- Einsatz und schrauben diesen fest.
• Stecken Sie abschließend das Stellrad (mit der Nut passend) auf das Gerät auf.
Technische Daten
Netzspannung: 230 V ~ ± 10%, 50 Hz
Schaltstrom: 10 A bei cos  = 1
Schaltleistung: 2,3 kW
Schalttemperaturdifferenz: 0,6 K
Relaiskontakt: „öffnet", wenn die eingestellte
Temperatur erreicht wird.
Temperaturfühler: NTC (nach DIN 44574) Länge: 4 m
Einstellbereich Stellrad: 5 bis 30 °C (Raumtemperatur)
Grenztemperatur: 20 bis 60 °C (Bodentemperatur)
Umgebungstemperatur: - 10 bis + 40 °C
Anschlussleitungen: max. 2,5 mm²
