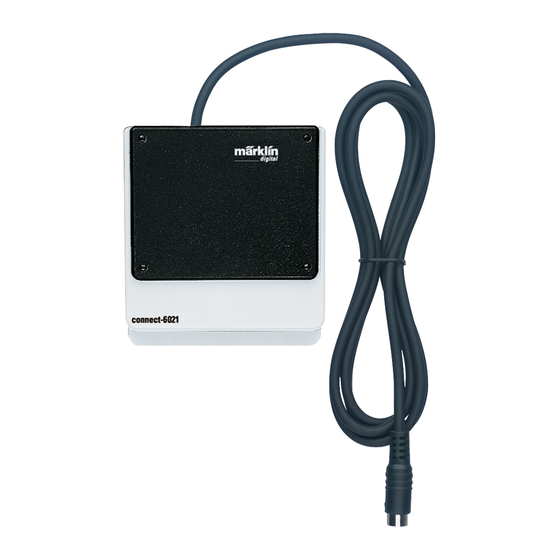

Märklin 60128 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Connect 6021
60128
D
GB

Werbung

Kapitel

loading

Verwandte Anleitungen für Märklin 60128

Inhaltszusammenfassung für Märklin 60128

  • Seite 1 Connect 6021 60128...

  • Seite 2: Inhaltsverzeichnis

    Table of Contents: Page Inhaltsverzeichnis: Seite Connect 6021 Connect 6021 CS2-Softwareversion prüfen Checking the CS2-Software Version Setup and Connections to the Central Station Aufbau und Anschluss an Central Station Setup and Connections with the 60125 Terminal Aufbau und Anschluss mit Terminal 60125 Einrichten und Betrieb (CS2) Setup and Operation (CS2) Setup and Operation (CS3)

  • Seite 3: Connect 6021

    Connect 6021 Der Adapter „Connect 6021“ ermöglicht die Verwendung folgender Geräte zusammen mit der Central Station 2 (CS2) 60213/60214/60215 und Central Station 3 (CS3) 60216/60226: • Control Unit (6021) • Control 80 F (6036) • Control 80 (6035) • Keyboard (6040) • Memory (6043). Die Control Unit darf nicht direkt mit der Gleisanla- ge verbunden sein.
  • Seite 4 Prüfen der Softwareversion Ihrer Central Station 2 (CS2) Die Softwareversion sollte 1.2.5 oder größer sein, gege- benfalls muss zuerst ein Update ausgeführt werden. Zum Prüfen der Softwareversion betätigen Sie die Central Station wie nachfolgend dargestellt. 60213/60214/60215 1.2.5...
  • Seite 5 Aufbau und Anschluss • Setup and Connections  Schaltnetzteil Switched mode power pack prog rot • red  gelb • yellow CS2 / CS3 braun • brown keyboard connect-6021 Control 80 f booster control 80 f control unit booster Transformator...

  • Seite 6: Aufbau Und Anschluss Mit Terminal 60125

    Aufbau und Anschluss mit Terminal 60125/60145 • Setup and Connections with the 60125/60145 Terminal  Schaltnetzteil Switched mode power pack z.B. Booster 60173 / 60175 Terminal z.B. Mobile Station  60125 / 60145 CS2 / CS3 rot • red gelb • yellow braun • brown control uni t keyboard connect-6021 booster control 80 f booster Tr ansformator...

  • Seite 7: Einrichten Und Betrieb (Cs2)

    Einrichten und Betrieb (CS2) Lokomotiven zuweisen Sie können bis zu 80 Lokomotiven der Control Unit 6021 zuweisen, wobei die zugewiesene Adresse nur eine Umsetzadresse zwischen Control Unit und Connect 6021 ist.
  • Seite 8 Sie können nun weitere Lokomotiven hinzufügen, entfernen, Umsetzadresse ändern oder die Änderungen speichern.
  • Seite 9 Umsetzadresse zuweisen Die Control Unit 6021 kann nur die Adressen 1 - 80 aus- geben. Um Lokomotiven mit Decoder-Adressen größer 80 steuern zu können, muss eine Umsetz-Adresse 1- 80 zugewiesen werden. Z.B. Lok mit „mm2 Decoder programmierbar“ ist auf die Adresse 146 eingestellt, dieser kann man somit eine Umsetzadresse (1- 80) geben um sie mit der Control Unit steuern zu können. Bei einer mfx Lokomotive hat dies den Vorteil, dass man nicht die vorgegebene Motorola-Adresse (falls diese schon belegt ist) löschen muss, sondern durch Vergabe einer freien Umsetzadresse diese Lok zusätzlich nutzen kann.
  • Seite 10 Lokomotive entfernen Adresse eingeben Bestätigen oder verwerfen Bestätigen oder verwerfen...
  • Seite 11 Connect 6021 entfernen Connect 6021 entfernen Connect 6021 kann erst wieder nach einem Neustart der Central Station aktiviert werden.

  • Seite 12: Einrichten Und Betrieb (Cs3)

    Einrichten und Betrieb (CS3) Lokomotiven zuweisen Sie können bis zu 80 Lokomotiven der Control Unit 6021 zuweisen, wobei die zugewiesene Adresse nur eine Umsetzadresse zwischen Control Unit und Connect 6021 ist.
  • Seite 13 Sie können nun weitere Loko- motiven hinzufügen, entfernen, Umsetzadresse ändern oder die Änderungen speichern.
  • Seite 14 Umsetzadresse zuweisen Die Control Unit 6021 kann nur die Adressen 1 - 80 aus- geben. Um Lokomotiven mit Decoder-Adressen größer 80 steuern zu können, muss eine Umsetz-Adresse 1- 80 zugewiesen werden. Z.B. Lok mit „mm2 Decoder programmierbar“ ist auf die Adresse 146 eingestellt, dieser kann man somit eine Umsetzadresse (1- 80) geben um sie mit der Control Unit steuern zu können. Bei einer mfx Lokomotive hat dies den Vorteil, dass man nicht die vorgegebene Motorola-Adresse (falls diese schon belegt ist) löschen muss, sondern durch Vergabe einer freien Umsetzadresse diese Lok zusätzlich nutzen kann.
  • Seite 15 Lokomotive entfernen...
  • Seite 16 Connect 6021 entfernen Connect 6021 kann erst wieder nach einem Neustart der Central Station aktiviert werden.

  • Seite 17: Fehler Und Fehlerbehebung

    Keyboard Das Keyboard benötigt keine Zuweisung. Die Adressen (1 - 256) des Keyboards sind vorgegeben. Sie können somit die Weichen sofort betätigen. Memory Es stehen alle bisher angelegten Fahrstraßen unverän- dert zur Verfügung. Die Fahrstraßen können jedoch von denen der Central Station abweichen oder dort nicht angelegt sein. Um einen sicheren Betrieb zu gewährleisten, müssen alle schon angelegten Fahrstraßen im Memory um die Tastenfolge „extern“ und „A5“ erweitert werden. extern input end clear extern input end clear Beispiel: extern off input end clear extern input end clear input end clear Fehler und Fehlerbehebung Bei Störung oder Fehlfunktionen des Connect führen Sie einen Reset der Control Unit aus und starten durch...

  • Seite 19: Connect 6021

    Connect 6021 The “Connect 6021“ adapter allows you to use the fol- lowing Units together with the 60213/60214/60215 Central Station 2 (CS2) and 60216/60226 Central Station 3 (CS3): • Control Unit (6021) • Control 80 F (6036) • Control 80 (6035) • Keyboard (6040) • Memory (6043). The Control Unit may not be Connected directly to the track layout.
  • Seite 20 Checking the Software Version for your Central Station 2 (CS2) The software version should be 1.2.5 or greater; if neces- sary, an update must be done fi rst. Activate the Central Station as shown below in order to check the software version. check the software version. 60213/60214/60215 1.2.5...

  • Seite 21: Setup And Operation (Cs2)

    Setup and Operation (CS2) Assigning Locomotives You can assign up to 80 locomotives to the 6021 Control Unit, whereby the assigned address is only a converter address between the Control Unit and the Connect 6021.
  • Seite 22 You can now add additional locomotives, You can now add additional locomotives, remove locomotives, change the converter remove locomotives, change the converter address, or store the changes. address, or store the changes. address, or store the changes.
  • Seite 23 Assigning a Converter Address The 6021 Control Unit can only put out the addresses 1 - 80. A converter address 1 - 80 must be assigned in order to be able to Control locomotives with decoder addresses greater than 80. Example: A locomotive with a “programmable mm2 decoder“ is set for address 146. You can give this locomotive a converter address (1 - 80) so that it can be Controlled with the Control Unit. With an mfx locomotive there is the advantage that you do not have to delete the preset Motorola address (if this address is already occupied). Instead, you can also use this locomotive by assigning a free converter address.
  • Seite 24 Removing a Locomotive Select address Confi rm reject Confi rm reject reject...
  • Seite 25 Removing the Connect 6021 Removing the Connect 6021 The Connect 6021 cannot be activated again until the Central Station has been started up again.

  • Seite 26: Setup And Operation (Cs3)

    Setup and Operation (CS3) Assigning Locomotives You can assign up to 80 locomotives to the 6021 Control Unit, whereby the assigned address is only a converter address between the Control Unit and the Connect 6021.
  • Seite 27 You can now add additional locomotives, remove locomotives, change the converter address, or store the changes.
  • Seite 28 Assigning a Converter Address The 6021 Control Unit can only put out the addresses 1 - 80. A converter address 1 - 80 must be assigned in order to be able to Control locomotives with decoder addresses greater than 80. Example: A locomotive with a “programmable mm2 decoder“ is set for address 146. You can give this locomotive a converter address (1 - 80) so that it can be Controlled with the Control Unit. With an mfx locomotive there is the advantage that you do not have to delete the preset Motorola address (if this address is already occupied). Instead, you can also use this locomotive by assigning a free converter address.
  • Seite 29 Removing a Locomotive...
  • Seite 30 Removing the Connect 6021 The Connect 6021 cannot be activated again until the Central Station has been started up again.

  • Seite 31: Malfunctions And Correction Of Malfunctions

    Keyboard The Keyboard does not require an assignment. The addresses on the Keyboard (1 - 256) are preset. You can therefore Control turnouts immediately. Memory All of the routes previously entered into this Unit are un- changed and still available for use. These routes can be different from the routes entered in the Central Station, but they cannot be transferred from the Memory to the Central Station for Control of them in the latter Unit. All of the routes already entered in the Memory must be expanded with the key sequence “extern“ and “A5“ in order to guarantee safe, reliable operation.
  • Seite 32 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability. If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen 150566/0317/Sc6Ef Germany Änderungen vorbehalten www.maerklin.com © Gebr. Märklin & Cie. GmbH http://www.maerklin.com/en/imprint.html...
  • Seite 33 Connect 6021 60128...
  • Seite 34 Sommaire : Page Inhoudsopgave: Pagina Connect 6021 Connect 6021 Vérifier la CS2 version du logiciel CS2-Software versie Controleren Configuration et raccordement à la Central Station Opbouwen en aansluiten aan het Central Station Configuration et raccordement avec le Terminal 60125 Opbouwen en aansluiten met de Terminal 60125 Installation et mise en service (CS2) Installeren en in bedrijf nemen (CS2) Installation et mise en service (CS3)

  • Seite 35: Connect 6021

    Connect 6021 L’adaptateur «Connect 6021» permet l’utilisation des appareils suivants avec la Central Station 2 (CS2) 60213/60214/60215, Central Station 3 (CS3) 60216/60226: • Control Unit (6021) • Control 80 F (6036) • Control 80 (6035) • Keyboard (6040) • Memory (6043). Le Control Unit ne doit pas être relié directement aux voies ferrées.

  • Seite 36: Vérifier La Cs2 Version Du Logiciel

    Vérifi er la version du logiciel de la Central Station 2 (CS2) La version du logiciel utilisée devrait être égale ou supérieure à la version 1.2.5 ; le cas échéant, il convient d’effectuer au préalable une mise à jour. Opérez comme suit au niveau de la Central Station pour Opérez comme suit au niveau de la Central Station pour vérifi er la version du logiciel. vérifi er la version du logiciel. 60213/60214/60215 1.2.5...
  • Seite 37 Configuration et raccordement • Opbouwen en aansluiten  Bloc d‘alimentation Netvoedingsadapter prog rouge • rood  jaune • geel CS2 / CS3 brun • bruin keyboard connect-6021 Control 80 f control 80 f booster control unit booster Transformator...

  • Seite 38: Configuration Et Raccordement Avec Le Terminal 60125

    Confi guration et raccordement avec le Terminal 60125/60145 • Opbouwen en aansluiten met de Terminal 60125/60145  Bloc d‘alimentation Netvoedingsadapter z.B. Booster 60173 / 60175 Terminal z.B. Mobile Station  60125 / CS2 / CS3 60145 rouge • rood jaune • geel brun • bruin keyboard connect-6021 booster control unit control 80 f booster Transformator...

  • Seite 39: Installation Et Mise En Service (Cs2)

    Installation et mise en service (CS2) Affecter des locomotives Vous pouvez affecter au Control Unit jusqu’à 80 loco- motives, l’adresse affectée n’étant qu’une adresse de conversion entre le Control Unit et«Connect 6021».
  • Seite 40 Vous pouvez à présent rajouter, retirer d’autres locomotives, modifi er l’adresse de conversion ou enregistrer les modifi cations.
  • Seite 41 Affecter l’adresse de conversion Le Control Unit 6021 ne peut émettre que les adresses 1 - 80. Pour pouvoir piloter des locomotives ayant des adresses décodeur supérieures à 80, il convient d’affecter une adresse de conversion de 1 à 80. p. ex. une locomotive avec un «décodeur mm2 program- mable» est réglée sur l’adresse 146 ; on peut donc lui donner une adresse de conversion (1 - 80) pour pouvoir la piloter avec le Control Unit. Pour une locomotive mfx, cela présente l’avantage de ne pas vous imposer d’éffacer l’adresse Motorola prédé- terminée (au cas où...
  • Seite 42 Retirer la locomotive Réglage de l‘adresse Confi rmez annulez Confi rmez annulez...
  • Seite 43 Retirer l’adaptateur «Connect» L’adaptateur Connect 6021 ne peut être réactivé qu’après un redémarrage de la Central Station.

  • Seite 44: Installation Et Mise En Service (Cs3)

    Installation et mise en service (CS3) Affecter des locomotives Vous pouvez affecter au Control Unit jusqu’à 80 loco- motives, l’adresse affectée n’étant qu’une adresse de conversion entre le Control Unit et«Connect 6021».
  • Seite 45 Vous pouvez à présent rajouter, retirer d’autres locomotives, modifier l’adresse de conversion ou enregistrer les modifications.
  • Seite 46 Affecter l’adresse de conversion Le Control Unit 6021 ne peut émettre que les adresses 1 - 80. Pour pouvoir piloter des locomotives ayant des adresses décodeur supérieures à 80, il convient d’affecter une adresse de conversion de 1 à 80. p. ex. une locomotive avec un «décodeur mm2 program- mable» est réglée sur l’adresse 146 ; on peut donc lui donner une adresse de conversion (1 - 80) pour pouvoir la piloter avec le Control Unit. Pour une locomotive mfx, cela présente l’avantage de ne pas vous imposer d’éffacer l’adresse Motorola prédé- terminée (au cas où...
  • Seite 47 Retirer la locomotive...
  • Seite 48 Retirer l’adaptateur «Connect» L’adaptateur Connect 6021 ne peut être réactivé qu’après un redémarrage de la Central Station.
  • Seite 49 Keyboard Le Keyboard ne requiert aucune affectation. Les adresses 1 à 256 du Keyboard sont prédéterminées. Vous pouvez ainsi actionner les aiguillages immédiate- ment. Memory Tous les parcours créés jusqu’ici restent à disposition sans changement. Les parcours peuvent toutefois diffé- rer de ceux de la Central Station ou ne pas y être créés. Pour garantir une exploitation sûre, tous les parcours déjà créés doivent être augmentés en Memory de la séquence de frappes «Ext» et «A5». Exemple : extern input end clear extern input end clear extern extern off input end input end clear clear...

  • Seite 51: Keyboard, Memory

    Connect 6021 De adapter “Connect 6021“ maakt het gebruik van de volgende apparaten mogelijk in combinatie met het Central Station 2 (CS2) 60213/60214/60215, Central Station 3 (CS3) 60216/60226: • Control Unit (6021) • Control 80 F (6036) • Control 80 (6035) • Keyboard (6040) • Memory (6043). De Control Unit mag niet direct met de rails worden verbonden.
  • Seite 52 Controleren van de softwareversie van uw Central Station 2 (CS2) De software versie dient 1.2.5 of hoger te zijn, anders moet er eerst een update uitgevoerd worden. Voor het Controleren van de software versie bedient u het Central Station zoals onderstaand is weergegeven. het Central Station zoals onderstaand is weergegeven. 60213/60214/60215 1.2.5...

  • Seite 53: Installeren En In Bedrijf Nemen Cs2

    Installeren en in bedrijf nemen CS2 Locomotieven toewijzen U kunt maximaal 80 locomotieven toewijzen aan de Control Unit, waarbij het toegewezen adres alleen een omzet-adres is tussen Control Unit en de Connect 6021.
  • Seite 54 Verder kunt u locomotieven toevoegen, verwijderen, omzet-adres veranderen of de wijzigingen opslaan.
  • Seite 55 Omzet-adres toewijzen De Control Unit kan alleen de adressen 1 - 80 uitge- ven. Om locomotieven met een adres groter dan 80 te kunnen besturen, moet een omzet-adres 1 - 80 worden toegewezen. Voorbeeld: loc met “mm2 decoder programmeerbaar”is op adres 146 ingesteld. Deze kan men dan een omzet-adres (1- 80) toewijzen om de loc met de Control Unit te kunnen besturen. Bij een mfx locomotief heeft dit als voordeel, dat men het voor-ingestelde Motorola-adres (indien deze al in gebruik is) niet hoeft te wissen, maar door het toewijzen van een vrij omzet-adres, deze loc toch kan besturen.
  • Seite 56 Locomotieven verwijderen Instellen Adres Bevestigen verwerpen Bevestigen verwerpen...
  • Seite 57 Connect 6021 verwijderen De Connect 6021 kan pas na het opnieuw opstarten van het Central Station geactiveerd worden.

  • Seite 58: Installeren En In Bedrijf Nemen Cs3

    Installeren en in bedrijf nemen CS3 Locomotieven toewijzen U kunt maximaal 80 locomotieven toewijzen aan de Control Unit, waarbij het toegewezen adres alleen een omzet-adres is tussen Control Unit en de Connect 6021.
  • Seite 59 Verder kunt u locomotieven toevoegen, verwijderen, omzet-adres veranderen of de wijzigingen opslaan.
  • Seite 60 Omzet-adres toewijzen De Control Unit kan alleen de adressen 1 - 80 uitge- ven. Om locomotieven met een adres groter dan 80 te kunnen besturen, moet een omzet-adres 1 - 80 worden toegewezen. Voorbeeld: loc met “mm2 decoder programmeerbaar”is op adres 146 ingesteld. Deze kan men dan een omzet-adres (1- 80) toewijzen om de loc met de Control Unit te kunnen besturen. Bij een mfx locomotief heeft dit als voordeel, dat men het voor-ingestelde Motorola-adres (indien deze al in gebruik is) niet hoeft te wissen, maar door het toewijzen van een vrij omzet-adres, deze loc toch kan besturen.
  • Seite 61 Locomotieven verwijderen...
  • Seite 62 Connect 6021 verwijderen De Connect 6021 kan pas na het opnieuw opstarten van het Central Station geactiveerd worden.

  • Seite 63: Storingen En Storingen Verhelpen

    Keyboard Het Keyboard hoeft niet te worden toegewezen. De adressen (1-256) van het Keyboard zijn al ingesteld. U kunt zodoende direct uw wissels bedienen. Memory Alle reeds aanwezige rijwegen zijn onveranderd beschikbaar. De rijwegen kunnen echter afwijken van de rijwegen die aanwezig zijn in het Central Station of daar niet zijn aangemaakt. Om een betrouwbaar bedrijf te garanderen moeten alle reeds aanwezige rijwegen in het Memory worden uitgebreid met de toetsencombinatie “extern”en “A5“. extern input end clear extern input end clear Vorbeeld: extern...
