TechniSat 4Z-WB Anleitung

1 Produktbeschreibung
Der Zwischenverstärker 4Z-WB arbeitet im Frequenzbereich von 250 ... 2.400 MHZ und ist ideal geeignet um Signale von
zwei Wide-Band-LNBs zu verstärken und die elektrischen Verluste von bis zu 80 Meter RG6 Kabel auszugleichen. Jeder
der 4 Verstärker verfügt über eine separat einstellbare Pegel- und Schräglagenkorrektur.
Die Stromversorgung übernimmt ein externes Netzteil (im Lieferumfang enthalten).
Der Verstärker ist ausschließlich für die Installation in Innenräumen zugelassen.
2 Sicherheitshinweise
• Die Installation des Verstärkers muss gemäß IEC60728-11 und nationalen Sicherheitsstandards erfolgen.
• Der Verstärker wird mit 230 V~ Netzteil versorgt. Diese Spannung ist lebensgefährlich.
• Alle Reparaturen müssen von qualifiziertem Personal durchgeführt werden..
• Öffnen Sie niemals das Gerät, ohne es vom Stromnetz zu trennen.
• Schließen Sie das Gerät nicht an das Stromnetz an, wenn das Netzteil oder der Stecker beschädigt ist.
• Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Kabel korrekt angeschlossen sind.
• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Die Netzsteckdose muss leicht zugänglich sein.
• Gerät vor Feuchtigkeit, Flüssigkeiten, Tropf- und Spritzwasser schützen.
• Keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät stellen.
• Gerät nicht in Feuchträumen betreiben.
• Gerät nur in gemäßigtem, nicht tropischem Klima verwenden.
• Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf das Gerät.
• Wenn das Gerät längere Zeit unter kalten Bedingungen gelagert wurde, bewahren Sie es mindestens 2 Stunden lang
in einem warmen Raum auf, bevor Sie es an das Stromnetz anschließen.
• Stecken Sie keine Gegenstände in die Lüftungsöffnungen.
• Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Gegenstände wie Zeitungen, Tischdecken, Gardinen oder
ähnliches abgedeckt werden.
• Montieren Sie das Gerät nur an senkrechten Flächen.
• Montieren Sie das Gerät mit einem Freiraum von mindestens 10 cm über, unter und vor dem Gerät.
3 Technische Daten
Bezeichnung Einheit Wert
Model Zwischenverstärker 4Z-WB
Artikel-Nr. 0000/3244
EAN 4019588032446
Signalpfad
Frequenzbereich MHz 250 ... 2.400
Verstärkung @290 MHz dB 18
@2.400 MHz dB 30
Pegeldämpfungssteller dB -15 ... 0
Schräglagenkorrektur dB 0 ... 8
Ausgangspegel dBµV ≤ 118 (35 dB IMA3, EN50083-3)
Allgemein
Versorgungsspannung V 12 ... 15 (über Hohlbuchse 5.5/2.1 mm)
Stromaufnahme Gerät mA 560 @12V
Spannungsversorgung LNB mA ≤ 600 (über die V Eingänge)
Nenntemperaturbereich °C -20 ... 50
Abmessung (B x H x T) mm 118 x 150 x 39
4 Installation
Montieren Sie den Verstärker senkrecht an der Montagefläche um eine gute Belüftung zu gewährleisten.
Der Verstärker muss mit 4 Flachkopf-Schrauben mit einem Durchmesser von 3,5 bis 4 mm befestigt werden - verwenden
Sie bei Bedarf passende Dübel. Die Schrauben sind nicht im Lieferumfang enthalten.
Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Typenschild entspricht und schließen Sie die den
Verstärker an die Stromversorgung an.
❶
5 Bedienelemente und Anschlüsse
❷
❸
❹
❺

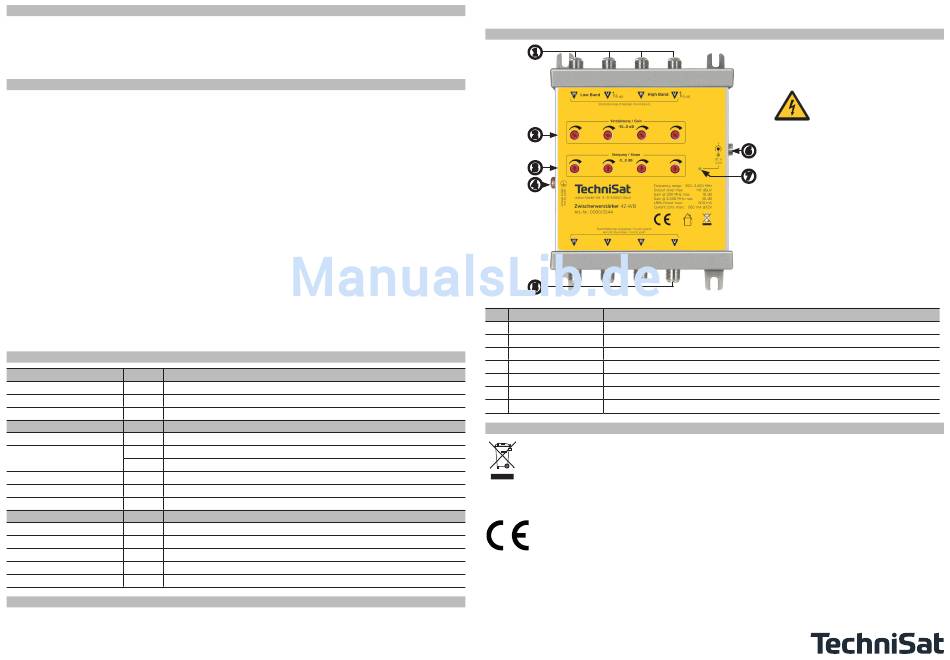

Abb. 1: Ansicht Zwischenverstärker 4Z-WB
①
Nr Name Funktion
②
F-Buchse 4x Stammleitungseingänge, 2x LNB-Fernspeisespannung über V-Anschlüsse.
③
Verstärkung Regler für Pegelkorrektur.
④
Steigung Regler für Schräglagenkorrektur.
⑤
Erdungsklemme Anschlussklemme für den Potentialausgleich.
⑥
F-Buchse 4x Stammleitungsausgänge, Gleichspannungsentkoppelt.
⑦
DC in 12V Hohlbuchse 5.5/2.1 mm, Anschluss der externen Stromversorgung.
LED-Anzeige, grün Funktionsanzeige für Stromversorgung.
6 Entsorgungs-/Recycling-Hinweis
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte –
fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an
den dafür vorgesehenen öffentlichen Sammelstellen ab.
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten.
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist ein eingetragenes Warenzeichen der
TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
Warnung
Lebensgefahr durch Stromschlag!
Bei Wandmontage: Stellen Sie vor dem
Bohren der Löcher sicher, dass keine
❻
elektrischen Leitungen in der Wand
verlaufen.
❼
Stand 03/18
