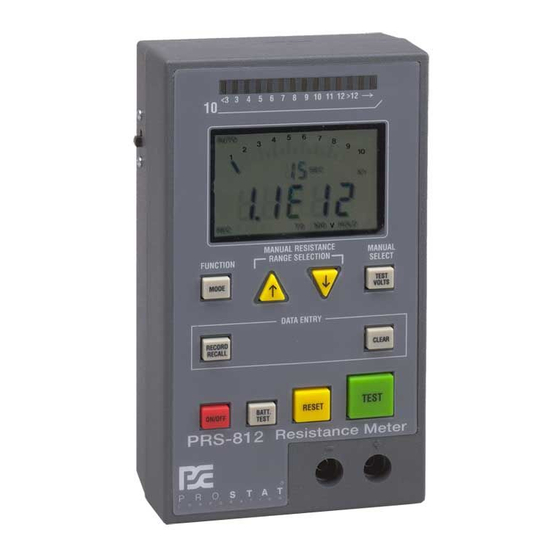

Prostat PRS-812 Benutzerhandbuch

Widerstandmesssystem

Vorschau ausblenden

Inhalt

Seite von 40

/ 40
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

WIDERSTANDSMESSSYSTEM

PRS-812

Benutzerhandbuch

Inhaltsverzeichnis

Inhaltszusammenfassung für Prostat PRS-812

Seite 1 WIDERSTANDSMESSSYSTEM PRS-812 Benutzerhandbuch...
Seite 3: Inhaltsverzeichnis
Technische Eigenschaften Instrumentensteuerungen © 2014 von Prostat® Corporation. Alle Rechte vorbehalten. Gedruckt in den Vereinigten Staaten von Amerika. Kein Teil dieses Handbuchs darf ohne schriftliche Erlaubnis in irgendeiner Weise benutzt oder reproduziert werden. Für Infor- mationen wenden Sie sich an Prostat Corporation, 1072 Tower Lane, Bensenville, IL 60106 USA...
Seite 4: Einleitung Und Beschreibung
1.0x10 Ω innerhalb 0.5 % der Laborreferenz. Obwohl sehr hoch entwickelt im Design, das PRS-812 Widerstandsmessgerät ist sehr leicht zu bedienen und extrem hilfreich um genaue ESD Audit Messungen durchzuführen, gleichgültig ob Widerstände gemessen werden sollen oder „Checks“ durchgeführt werden.
Seite 5 Optionales Zubehör ist für das PRS-812 ebenfalls verfügbar. Siehe www.prostatcorp.com. C. PRS-812 Grundsatzbeschreibung und Funktionen Das PRS-812 Widerstandsmessgerät besitzt verschiedene Test, Anzeige und Messwerterfassungs- funktionen: 1. Die sechs PRS-812 Grundmessmodi werden in der folgenden Tabelle beschrieben Rev. C / Januar 2012...
Seite 6 @ 10V: 1.0E+04 BIS <1.0E+06Ω (10KΩ - < 1MΩ) @100V: 1.0E+06 BIS <2.0E+12Ω (1MΩ - <200TΩ) siehe Anmerkung 2. Das PRS-812 stellt drei separate Testspannungen für die Widerstandsmessungen zur Verfü- gung: <10 Volts 10 Volts (konstant Spannung) 100 Volts (konstant Spannung)
Seite 7: Vorsicht Und Warnungen
Stromleiter berühren, durch das PRS-812 einen elektrischen Schock bekommen können, insbesondere bei 100 Volt, falls es falsch genutzt wird. C. Obwohl das PRS-812 Strom begrenzt ist, besteht eine Gefahr in der Reaktion der Personen, bezüglich eines möglichen elektrischen Schocks (Schlags).
Seite 8 Strom stehenden Netzleitungen in brennbaren Bereichen. G. Versuchen Sie nicht unter Strom stehende Netzleitungen mit dem PRS-812 zu messen H. Verwenden Sie das PRS-812 nicht, wenn die Möglichkeit besteht, dass Schäden entstehen können I. Nur qualifiziertes Fachpersonal darf das PRS-812 warten oder reparieren J.
Seite 9: Kontrollen, Verbindungen & Anzeigen
Kondensation hervorgerufen werden, die an den Schaltkreisen entstehen können. III. Kontrollen, verbindungen & anzeigen Vor der Nutzung des PRS-812 müssen Sie sich mit jeder einzelnen Kontroll- und Displayfunktion ver- traut machen. Ein umfassendes Verständnis für die einzelnen Bedienmöglichkeiten des Messgerätes wird seine Anwendung zu einer angenehmen Erfahrung machen, die Messgenauigkeit erweitern, Fehler vermeiden und das Leistungsvermögen des Messgerätes länger erhalten.
Seite 10 Widerstandsmesssystem PRS-812 Abb. 2: PRS-812 Bedienelemente und Anzeigeindikatoren (3) MANUAL: Daten werden im exponentiellen Format 1.0Exx angezeigt (4) MANUAL: Daten werden in Ω, KΩ, MΩ, GΩ und TΩ angezeigt. Im manuellen Modus (MANUAL) wählt der Nutzer den Widerstandsbereich in einzelnen Zehnerpotenzen aus. Die Testspannung kann durch den Nutzer ausgewählt werden oder wird durch die Automatikfunktion entsprechend...
Seite 11 Widerstandsmesssystem PRS-812 te, startet das PRS-812 den Messvorgang aus der gewählten Widerstandspo- tenz. Vor jeder Messung stellt sich das System selbst auf „0“ zurück. Diese Eigenschaft gewährleistet die Zeit für den Messzyklus und verlängert die Batterielebensdauer. In diesem Modus kontrolliert das Messgerät die Testspannung, den Widerstandsbereich und die Messzeiten automatisch..
Seite 12 Widerstandsmesssystem PRS-812 HINWEIS: OL [Over Level] Messungen [> 2.0x10 Ω] werden nicht in die Berech nung des Mittelwertes einbezogen. Fünftes drücken RECALL: Rückkehr des Systems zur normalen Bedien HINWEIS: Falls Sie im RECALL Modus sind, drücken Sie RESET um mit dem Instru ment zum normalen Bedienmodus zurückzukehren.
Seite 13 Switch battery buss to the OFF position before changing batteries to avoid re- verse polarity damage to the instrument. DISPLAY ELEMENTE/ANZEIGEELEMENTE [11] Farbige LED’s 14 LED’s längs des Oberteils des PRS-812 zeigen die Messwerte in Zehnerpotenzen von < 10 bis > 10 Ω an.
Seite 14 Widerstandsmesssystem PRS-812 Analoge Scala & X100 Anzeige Werden die Zehneranzeige und X1, X10 oder X100 Indikatoren verdunkelt, erhält man ein analoges Messinstrument mit den Zeichen Ω, kΩ, MΩ, GΩ und TΩ. MEM 00 Die Anzeige liefert die Anzahl der gespeicherten Messwerte im Speicher Register, wenn REC eingeschaltet wurde, und das Instrument für die neue...
Seite 15: Batterieinstallation
Widerstandsmesssystem PRS-812 PRS-812 Anschlüsse [+] Positiver Anschluss Leistungsanschluss zur Lieferung der Testspannung für das zu testende Material. [-] Negativer Anschluss Sensoranschluss für die Messung des Stromes (!) durch das zu testende Material. Batteriefach Das Batteriefach befindet sich auf der Unterseite gegenüber dem LCD Display. Das Fach enthält zwei 9 V Batterien.
Seite 16: Setup Und Kalibrierung
Widerstandsmesssystem PRS-812 fältig den Batteriefachdeckel auf die installierten Batterien und befestige diesen wieder mit den Schrauben. Hinweis Drücke nie die rote ON/OFF Taste während der Batterieinstallation, weil der Batterie Schalter BUSS CUT nicht OFF sondern ON ist. Der Batterie Schalter BUSS CUT muss immer auf OFF stehen, wenn die Batterien gewechselt werden.
Seite 17 Hinweis: Wird 1.02 (± 0.02) nicht angezeigt, dann ist die Kalibrierung zu wiederhole. 8. Entferne den Kalibriershunt von den Anschlüssen 9. Das PRS-812 ist jetzt fertig für die weiteren Messungen im Bereich von 0.1 bis 1.0x10 Ω. Rev. C / Januar 2012...
Seite 18: Arbeitsweise Des Instrumentes
Die folgenden 10 Punkte geben einen Überblick für die Kalibrierung und Verwendung des PRS-812 für Widerstandsmessungen. 1. Schalte den „BATTERY BUSS“ Schalter auf ON. 2. Drücke die rote ON/OFF Taste zum einschalten des PRS-812. a. Das Instrument führt einen Schaltungstest durch, und testet alle LED’s, das LCD Display und die Batteriespannung.
Seite 19 7 bis 8 s: 1.0x10 bis >1.0x10 ohms (1MΩ->1TΩ) 15+ s: 1.0x10 bis 2.0x10 ohms (1TΩ - 200TΩ) 8. Wenn das PRS-812 den endgültigen Messwert anzeigt, erscheint HOLD in der unteren rechten Ecke des LCD Displays. Rev. C / Januar 2012...
Seite 20 Messzeit. d. Wenn das Material oder die Testkonditionen variieren, sodass die 8 individuell aufein- ander folgenden Messungen nicht innerhalb der ± 5 % liegen, das PRS-812 wird die Messzeit verlängern, um den Messwert zu finden, oder, e. Die Messzeit wird automatisch bestimmt und das neu gemittelte Ergebnis der 8 indivi- duell aufeinander folgenden Messwerte wird angezeigt.
Seite 21 Widerstandsmesssystem PRS-812 HINWEIS Stelle sicher, dass RESET nach der letzten Messung zum Speichern gedrückt wurde, bevor des PRS-812 mit OFF ausgeschalten wird. Wenn das Instrument mit OFF ausgeschalten wurde, bevor RESET gedrückt wurde, dann ist die letzte Messung verloren. Gute Messpraktiken, spezifische Operationsprozeduren und die Beschreibung von funktionellen Modi im Detail, enthalten die folgenden Hinweise.
Seite 22 Vermeide mögliche elektrische Schocks. Berühre nicht unter Strom stehende Schaltungen, Kabel und Messeinrichtungen solange sie geerdet sind. 2. Verwende nur die von Prostat mit dem PRS-812 gelieferten Testleitungen, Kabel und das Zube- hör. Stelle sicher, dass die Leitungen richtig verbunden sind mit den entsprechenden Anschlüs- sen wie oben beschrieben.
Seite 23 Automatische Messzeitbestimmung basierend auf der Instrumenten Messfähigkeit und den Industriestandards für die Messung von ESD Control Materialien. In den AUTOMATIC Modi, das PRS-812 führt die folgenden Funktionen während der Messzyklen aus, einmal nach dem die TEST Taste gedrückt wurde: 1. Zurücksetzen des Widerstandsbereiches auf das Minimum, z. B. 0.1 Ω...
Seite 24 4. Das Display sollte aktiviert werden, jede LED wird getestet, und GOOD sollte im LCD Display angezeigt werden, wenn die Batterien ihre erforderliche Kapazität haben (siehe Abb. 9). Abb. 9: Der PRS-812 Einschaltmodus wird angezeigt, LED indiziert und die Batterien geprüft 5.
Seite 25 Test Voltage Indicators is Complete is Complete Indicators Abb. 10: Vergleich der PRS-812 Anzeige im automatischen Ω Modus und automatischen Exponential Modus nach der gleichen Messung eines niedrigen Widerstandes. F. Messungen von 1.0x10 bis weniger als 1.0x10 Ω: 1. Ist der Widerstand größer als 1.0x10 Ω...
Seite 26 Widerstandsmesssystem PRS-812 Electrification Remains 2.0 – 3.0 sec. on Measurements <1.0E+06 Ohms Test Voltage Automati- Note KΩ cally shifts to 10 V @ 1.0E+04 Indicator Ohms Abb. 11: Testspannung von 10 V im Bereich von 1.0x10 Ω bis 1x10 Ω im Modus 4.
Seite 27 Widerstandsmesssystem PRS-812 HINWEIS Das PRS-812 kann bereits innerhalb von 2.5 s einen genauen Messwert bis zu 1.0x10 Ω erreichen, in Abhängigkeit von der Materialeigenschaft. Die zusätzli- chen 5.0 s der Messzeit dienen der Übereinstimmung mit dem ESD Assoziation Standard S11.11 „Oberflächenwiderstands Standard“.
Seite 28 Widerstandsmesssystem PRS-812 → wenn eine andere Messzeit gefordert wird → manuelle Auswahl der Testspannung für Teststandards die nicht übereinstimmen mit den automatischen Einstellungen Im Folgenden sind die MANUAL Mode Operationen zusammengefasst, vorausgesetzt die Messleitungen sind angeschlossen 1. Schiebe den BATTERY BUSS CUT Off Schalter in die ON Position 2.
Seite 29 Bereite das Instrument für die nächste Messung vor, verwende dieselben manuellen Schritte. Drücke TEST zum Start eines neuen Messzyklus 7. Wenn der Widerstand, der gemessen wurde, höher als die eingestellte Dekade des PRS-812 ist, wird OL (Überlauf) angezeigt. Verändere den ausgewählten Widerstandsbereich zu einer höheren Dekade: a.
Seite 30 Aufrechterhaltung der Stromindustrie (und automatischer Mode) Einstellungen Dieser Modus verhindert, die Rückstellung der Testspannung und des Widerstandsbereiches des PRS-812 für jeden Messzyklus. In diesem Modus, die Messung wird durch den Operator beim dem ausgewählten Widerstandsbereich und der gleich großen Testspannung gestartet. Anderenfalls, wird es einfach im automatischen Modus verwendet.
Seite 31 Widerstandsmesssystem PRS-812 c. Ab diesem Punkt wird der PRS-812 AUTOMATIC Modus den Messablauf kontrollieren: Automatische Anpassung des Widerstandsbereiches in Übereinstimmung mit den Widerstandseigenschaften des Materials Automatische Anpassung der Testspannung in Übereinstimmung mit den Widerstandseigenschaften des Materials und den Industriestandards Automatische Anpassung der Messzeit in Übereinstimmung mit den Widerstandseigenschaften des Materials und den Industriestandards Bei Abschluss des Testzyklus, wird der endgültige Widerstandswert, die...
Seite 32: Instandhaltung Des Instrumentes
VII. Instandhaltung des Instrumentes A. Kalibrierung und Reparatur 1. Die Kalibrierung muss jährlich erfolgen 2. Nur Prostat und autorisierte Gerätelaboratorien dürfen die Kalibrierung und Reparatur des PRS-812 durchführen. 3. Eine Einschicken oder Rücksendung des Gerätes ist unbedingt mit dem Lieferanten abzustim- men.
Seite 33: Garantieinformationen
Limit of Liability – in no event will Prostat or any seller be responsible or liable for special, incidental, or consequential losses or damages, under any legal theory including but not limited to contract, negligence, or strict liability.
Seite 34 2. The following information must be included with the returned product: a. Description of the problem b. Customer’s Purchase Order Number & Prostat’s Materials Authorization (RMA) number c. Name, telephone number and fax number of individual contact who can provide more information regarding the problem and related application(s).
Seite 35: Manueller Modus
Widerstandsmesssystem PRS-812 PRS-812 Spezifikationen des Widerstandsmesssystems Messbereich: optimal von < 0.1 (1.0x10-1) Ω bis 1 TΩ (1.0x10 Ω) Maximale Widerstandsregistrierung: 200 TΩ (2.0x10 Ω) Test Spannungen: automatischer Standardmodus: <0.01 to 10 volts Variable 1.0E-1 bis 1.0E+4 Ohms Konstantspannungen bei 10 volts ± <0.2 volts 1.0E+4 bis 1.0E+6 Ohms At 10 &...
Seite 36: Instrumentensteuerungen
Widerstandsmesssystem PRS-812 PRS-812 Instrumentensteuerungen WIDER- ANZEIGE TESTSPAN- MODE ANGABE STANDS- TESTFUNKTIONEN EINHEITEN NUNG BEREICH AUTOMATIC 1 1.0EXX AUTOMATISCHER AUTO AUTO. AUTO. [Default] IND Ω - TΩ WIDERSTANDSMESSBEREICH, TESTSPANNUNGEN, MESSZEIT, OHMS DISPLAY HOLD AUTOMATIC 2 AUTO AUTO. AUTO. Ω - TΩ...
Seite 37 Widerstandsmesssystem PRS-812 Test Volts manuelle Auswahl von < 10 V, Konstantspanung 10 oder 100 V im manuellen Modus Record/ Recall Schaltet des Speicher Register ON oder OFF. Berechnet und zeigt an: Minimum, Maximum, Mittelwert (AVG) der im Speicher Register gespeicherten Daten.
Seite 38 Widerstandsmesssystem PRS-812 HINWEISE Rev. C / Januar 2012...
Seite 40 Spezifikationen können ohne vorherige Ankündigung geändert werden. Alle Prostat Handelsmarken und Handelsnamen sind das Eigentum von Prostat Corporation. All anderen Handelsmarken und Handelsnamen sind das Eigentum der entsprechenden Firmen. P R O F E S S I O N A L...
