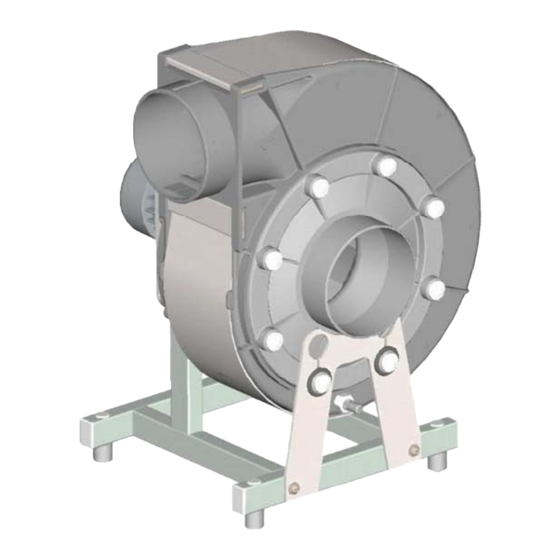

- Seite 1 Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280...
-
Seite 2: Inhaltsverzeichnis
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 Inhaltsverzeichnis 1 Allgemeines ......................4 1.1 Sicherheitshinweise ..................4 1.2 Unfallverhütung ..................4 1.3 Qualifikation des eingesetzten Personals ........... 5 1.4 Bestimmungsgemäße Verwendung ............5 2 Transport/Lagerung .................... 6 2.1 Transport ....................6 2.2 Lieferumfang .................... - Seite 3 Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 5.5 Drehzahlsteuerung über Frequenzumrichter..........15 5.6 Anschlusspläne ..................15 6. Betrieb ......................16 6.1 Außerbetriebnahme ................. 16 6.2 Wiederinbetriebnahmen nach Wartungsarbeiten bzw. Reparatur ... 17 7. Wartungsarbeiten und Störungsbehebung ............17 7.1 Zeitweiliger Betrieb des Ventilators ............
-
Seite 4: Allgemeines
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 1 Allgemeines 1.1 Sicherheitshinweise Die FRv 125 - 280 Radialventilatoren entsprechen den EG-Maschinenrichtlinien und wurden nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Normen wie Richtlinien entwickelt und gefertigt. Sie sind betriebssicher entsprechen einem... -
Seite 5: Qualifikation Des Eingesetzten Personals
Führen Sie an den Radialventilatoren Rv 125 / 280 nur Reparaturen durch, die im Kapitel 7-Wartungsarbeiten und Störungsbehebung- beschrieben sind. 1.4 Bestimmungsgemäße Verwendung Funken Ventilatoren der Produktreihe FRv 125 - 280 sind zur Absaugung staubfreier Luft und sonstigen aggressiven und / oder explosionsgefährdeten Gasen, Dämpfen oder Nebeln geeignet. Die abgesaugte Medientemperatur beträgt -5 °C bis +40 °C. -
Seite 6: Transport/Lagerung
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 Schutz vor hineinfallenden Teilen, ist vom Betreiber austrittsseitig ein Schutzgitter zu installieren, entsprechend EN 292-1. VERLETZUNGSGEFAHR DURCH ROTIERENDE TEILE ! Sollte durch den Einbau ein unerwünschtes Eingreifen in das sich drehende Laufrad möglich sein, ist für eine entsprechende Schutzeinrichtung zu sorgen (z.B. -
Seite 7: Verpackung
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 2.3 Verpackung Die Ventilatoren können in stabilen und sicheren Transportkartons und / oder auf Paletten angeliefert werden. 2.4 Zwischenlagerung Bei der Zwischenlagerung muss auf folgende Punkte geachtet werden: • Ventilator in der Originalverpackung einlagern, bzw. diese in Abhängigkeit der äußeren Einflüsse ergänzen. -
Seite 8: Entsorgung
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 2.6 Entsorgung Für eine sichere, umweltschonende Entsorgung von Betriebs- und Hilfsstoffen, Verpackungsmaterial sowie von Austauschteilen ist zu sorgen. Dabei müssen die örtlichen Recyclingmöglichkeiten und -vorschriften genutzt/beachtet werden. 3. Montage Die Montage darf nur von ausgebildetem Fachpersonal unter Beachtung dieser Betriebsanleitung sowie den gültigen Vorschriften ausgeführt werden. -
Seite 9: Aufstellung Auf Befestigungsebene / Fundament
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 3.2 Aufstellung auf Befestigungsebene / Fundament Gehen Sie dabei schrittweise vor: 1.) Übertragen Sie den Lochstich des Gestells auf die Befestigungsfläche / Fundament. 2.) Bohren Sie die vier Löcher mit einem entsprechenden Bohrer, abhängig vom Schraubendurchmesser und Beschaffenheit der Befestigungsfläche / Fundaments. -
Seite 10: Eintrittseitiger Rohranschluss
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 3.3 Eintrittseitiger Rohranschluss Die Zuführung des Medienstromes zum Ventilator muss über ein gerades, kreisrundes Rohr störungsfrei erfolgen oder über eine Einlaufdüse mit strömungsgünstiger Geometrie. Die Abführung des Medienstromes muss über ein gerades, kreisrundes Rohr erfolgen. -
Seite 11: Inbetriebnahme
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 3) Demontieren Sie die saug- und druckseitigen Rohranschlüsse, so dass der Ventilator nur noch mittels eigener Befestigung (Konsole oder Flansch) auf dem Fundament montiert ist. 4) Lösen Sie die Befestigungsschrauben, und entfernen Sie den Ventilator vom Fundament. -
Seite 12: Erstinbetriebnahme
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 GEHÖRSCHÄDEN ! Bei Schallgeräuschen über 85 dB (A) empfehlen wir den Einsatz von geeigneten Mitteln zum Gehörschutz. 4.2 Erstinbetriebnahme 4.2.1 Probelauf Ein Probelauf sollte nach Durchführung der oben genannten Prüfungen durchgeführt werden. Ventilatoren mit Reparaturschalter werden dann über den Drehknopf eingeschaltet, bei Ventilatoren mit Klemmkasten müssen alle Klemmen verdrahtet sein. -
Seite 13: Elektrischer Anschluss
Ventilators unter Beachtung dieser Betriebsanleitung und der gültigen Vorschriften durchführen: • VDE-Vorschriften einschließlich der Sicherheitsregeln • Unfallverhütungsvorschriften • Montageanweisung 5.1 Klemmenanschlusspläne Elektrischen Anschluss Funken Ventilatoren nach gültigen Klemmenplänen vornehmen. Ein Schema der Klemmenanschlusspläne befindet sich unter anderem auf dem Schild auf dem Motordeckel. -
Seite 14: Kabelverbindungen
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 5.2 Kabelverbindungen Die Kabelverlegung richtet sich nach den örtlichen Gegebenheiten und Vorschriften. Die Kabel-Art und die Leitungsquerschnitte werden durch die autorisierte Elektrofachkraft festgelegt. Motor- und Wicklungsschutzleitungen sind getrennt zu verlegen, um Störeinflüsse zu vermeiden. -
Seite 15: Drehzahlsteuerung Über Frequenzumrichter
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 5.5 Drehzahlsteuerung über Frequenzumrichter Bei Antrieben mit Frequenzumrichter müssen nicht allpolig Sinusfilter zwischen Frequenzumrichter und Motor verwendet werden. LEBENSGEFAHR DURCH ELEKTRISCHEN STROM ! Sinusfilter nicht mit Motorfiltern (oft auch als Dämpfungs- oder du / dt Filter bezeichnet) verwechseln. -
Seite 16: Betrieb
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 6. Betrieb Das Schaltgerät regelt den Normalbetrieb des Ventilators (Ein- Ausschalten). Bei Wartungs- und Inspektionsarbeiten wird entweder der Ventilator Schalter zum Ein- Ausschalten verwendet oder das Anschlusskabel im Klemmkasten wird gelöst und isoliert. -
Seite 17: Wiederinbetriebnahmen Nach Wartungsarbeiten Bzw. Reparatur
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 6.2 Wiederinbetriebnahmen nach Wartungsarbeiten bzw. Reparatur Führen Sie vor der Wiederinbetriebnahme unbedingt eine Sicherheitsüberprüfung gemäß Kapitel 4.1 durch. ACHTUNG! FLIEGENDE TEILE ! Tragen Sie eine Schutzbrille! • Nach Beendigung der Wartungs- und Reparaturarbeiten, den Radialventilator mit dem Reparaturschalter (Position "I") wieder in Betrieb setzen. -
Seite 18: Zeitweiliger Betrieb Des Ventilators
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 Schädliche oder gefährliche Reststoffe, die sich durch das Fördermedium im Ventilator befinden, vor den Wartungsarbeiten mit geeigneten Maßnahmen entfernen. 7.1 Zeitweiliger Betrieb des Ventilators Wird der Radialventilator nicht im Dauerbetrieb sondern nur zeitweise eingesetzt, ist es notwendig, ihn jeweils in einem Zeitintervall von 2 Monaten für mind. -
Seite 19: Ausbau Der Komponenten
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 7.3 Ausbau der Komponenten VERLETZUNGSGEFAHR Ventilatoren Reparaturschalter wird Antriebsmotor Schalterstellung „0“ ausgeschaltet. Bei Ventilatoren mit Klemmkasten muss zuerst die Stromzufuhr über das Schaltgerät abgeschaltet und gegen Wiedereinschalten gesichert werden. Anschließend wird die Motorverdrahtung am Klemmkasten gelöst und die Kabelenden werden isoliert. -
Seite 20: Ausbau Der Antriebseinheit
• Das Laufrad mit dem Abzieher für Rv 125-180 oder für Rv 200-280 von der Motornabe lösen und sicher lagern. Das Laufrad ist gegenüber grober Einwirkung in der Peripherie sehr empfindlich. Um Risse zu vermeiden, ausschließlich Funken - Abzieher verwenden. -
Seite 21: Ausbau Des Antriebmotors
• Die vier Befestigungsschrauben entfernen Achtung: Gewicht des Motors abfangen 7.4 Wartungsarbeiten Unter normalen Betriebsbedingungen ist der FUNKEN Radialventilator wartungsfrei. Dennoch sollten routinemäßige Überprüfungen in regelmäßigen Intervallen (mindestens jährlich) stattfinden. Dies ist besonders wichtig, wenn durch die Art des Fördermediums Verschmutzungen (z.B. Materialanbackungen durch Absaugen von kristallisierenden Dämpfen) an Gehäuse und Laufrad zu... -
Seite 22: Reinigungsarbeiten
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 7.4.2 Reinigungsarbeiten Reinigungsarbeiten sind lediglich am Laufrad, und am Kondensatablauf durchzuführen. Bei Medien mit starker Neigung zur Kristallbildung sind zusätzlich die inneren Luftwege zu reinigen. Die Reinigung ist sorgfältig durchzuführen, insbesondere dürfen keine •... -
Seite 23: Wartungsarbeiten Am Laufrad Sowie An Saugseitigem Zubehör
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 7.4.4 Wartungsarbeiten am Laufrad sowie an saugseitigem Zubehör Ist durch die Art des Fördermediums Verschmutzung an der Installation zu erwarten (Materialablagerungen) müssen zusätzlich zu der empfohlenen Jahresinspektion weitere Überprüfungen und Reinigungsarbeiten stattfinden. Die Intervalle orientieren sich in diesem Fall an den jeweiligen Betriebsbedingungen und sind vom Betreiber festzulegen. -
Seite 24: Betriebsstörungen
Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 Achten Sie besonders auf die exakte Lage der Dichtungen. Nicht korrekt eingefasste Dichtungen können vom Luftstrom mitgerissen werden, und das Laufrad zerstören. Defekte Dichtungen müssen ausgetauscht werden, um die Dichtigkeit des Ventilators zu gewährleisten. Das Laufrad durch manuelles Drehen auf störungsfreien Rundlauf prüfen. - Seite 25 Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 Nachfolgende Tabelle soll dem Servicepersonal Anhaltspunkte für mögliche Störungsursachen und deren Behebung liefern: Störung Mögliche Abhilfe Ursache Ventilator dreht nicht a) Stromausgang am •Stromausgang herstellen Schaltgerät nicht Hauptschalter auf „I“ vorhanden •Motorkabel an klemmen b) Hauptschalter steht auf Überprüfung von: Netz,...
- Seite 26 Betriebs- und Wartungsanleitung Radialventilator Typ FRv 125 - 280 Ventilator dreht und fördert keine oder zu Anströmung des Verlängerung des wenig Luft Laufrades nicht uniform Eintrittsseitigen geradlinigen Anschlusskanals auf min. 3 Fache NW des Ventilatoreneinlass. Rückfallklappen oder Drosselklappen frühestens nach 3 Fache NW des Ventilatorenauslassens montieren.
-
Seite 27: Eg-Konformitätserklärung
Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A Hiermit erklären wir, dass die Geräte der FUNKEN Kunststoffanlagen GmbH - Geräteserie FRv 125 / 140 / 160 / 180 /200 / 225 / 250 / 280 aufgrund der Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung, als separate Komponente innerhalb einer Installation, den...
