Inhaltszusammenfassung für Inputech FUENTE 15UPC3-C Serie

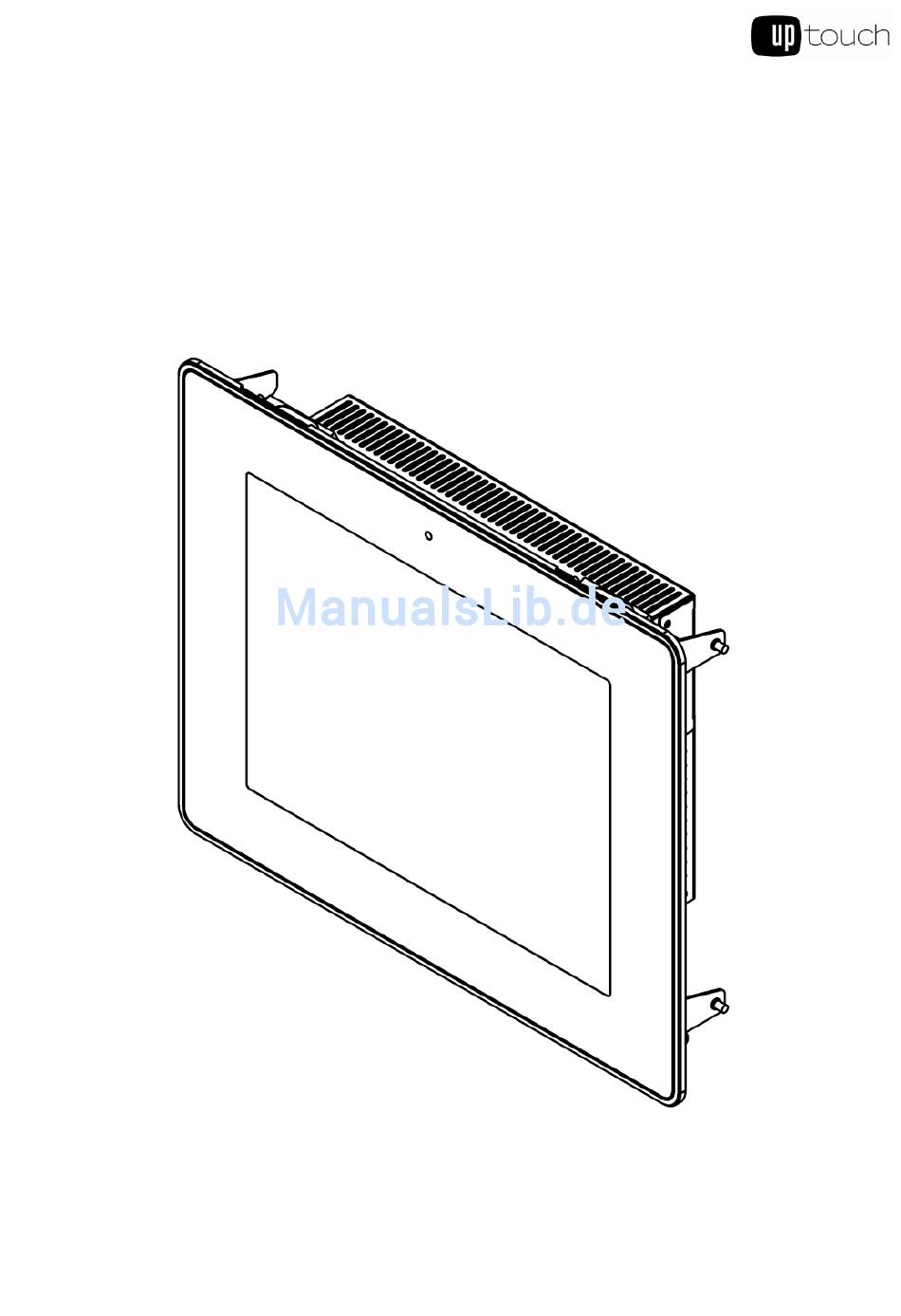

- Seite 1 Bedienungs- und Montageanleitung 15“ FUENTE Unterputzlösung Version 1.4...
-
Seite 2: Inhaltsverzeichnis
Bedienungs- und M ont ageanleit ung Inhalt Beschreibung & Identifizierung ....................2 Sicherheitshinw eise ....................... 3 Aufbau ..........................5 Spezifikationen ........................6 Installation ........................... 7 Inbetriebnahme ........................9 Bedienung ..........................9 Wartung & Reinigung ......................9 Entsorgung ........................10 Hersteller und Kontakt ......................11 Logfile .......................... -
Seite 3: Sicherheitshinweise
Bedienungs- und M ont ageanleit ung Sicherheitshinweise Beachten Sie folgende Symbole auf dem Gerät: Warnung vor einer Gefahrenstelle Warnung vor heisser Oberfläche Warnung vor gefährlicher elektrischer Spannung Sicherheitstechnische Hinw eise: Dieses Manual enthält Hinw eise, die Sie zu Ihrer persönlichen Sicherheit sow ie zur Vermeidung von Sachschäden beachten müssen. - Seite 4 Bedienungs- und M ont ageanleit ung nur von qualifiziertem Fachpersonal durchgeführt w erden. Qualifiziertes Fachpersonal ist eine Person, die auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sow ie Kenntnis der einschlägigen Normen, die ihr übertragenden Arbeiten beurteilen und mögliche Gefahren durch Elektrizität erkennen kann.
-
Seite 5: Aufbau
Bedienungs- und M ont ageanleit ung Aufbau Vollflächige Glasscheibe Computereinheit Ein-/Aus- Sensortaste 240VAC oder 12- 36VDC Anschluss; Ein- /Aus- Schalter Lautsprecher Mikrofon Anschlüsse AC/DC Ausführung Kamera Einhakbolzen USB Anschluss Anschlüsse DC/DC Ausführung... -
Seite 6: Spezifikationen
Bedienungs- und M ont ageanleit ung Spezifikationen Vermassung Standard Version C1 Vermassung COMBO Adapter Version C2... -
Seite 7: Installation
Bedienungs- und M ont ageanleit ung Bezeichnung Beschreibung Nennleistung 19.3 Watt Intel® ATOM™ N455 1.66GHz lüfterlos Prozessor Betriebssysteme Window s 7 Professional, Window s 8 Professional Chipset Intel® ICH8M Memory (RAM) 2GB DDR3 RAM Datenspeicher 64GB oder 128GB SSD Solid State Disk Serial RS 232 Compact Flash Sockel 2 (10/100/1000) - Seite 8 Bedienungs- und M ont ageanleit ung Für die Installation des FUENTE Touchscreen Computer w ird eine dazu passende Einbaudose benötigt. 1. Die Einbaudose w ird bündig zum Rohputz der Wand eingelassen. Sie darf den fertigen Putz nicht überragen und maximal 20mm vom fertigen Putz nach innen abw eichen. Es ist auf die korrekte Einbauposition der Einbaudose (oben/unten) zu achten.
-
Seite 9: Inbetriebnahme
Bedienungs- und M ont ageanleit ung Bei der Integration in Holzverkleidungen, Gipsw ände oder anderes w ärmedämmendes Material muss zw ingend der FUENTE Touchscreen Computer mit der DC/DC-Option (UPF-DC-DC) eingesetzt w erden. Ausserdem müssen die vier Rundlöcher an der Ober- und Unterseite vor der Integration der Einbaudose ausgebrochen w erden. -
Seite 10: Entsorgung
Bedienungs- und M ont ageanleit ung Austausch SSD Solid State Disk: 1. FUENTE Touchscreen Computer aus der Einbaudose ausbauen. Alle Kabel lösen und entfernen. 2. Schrauben vom der SSD-Halterung auf der Rückseite lösen. 3. Halterung mit der SSD aus dem Gehäuse entnehmen. 4. -
Seite 11: Hersteller Und Kontakt
Bedienungs- und M ont ageanleit ung Hersteller und Kontakt Inputech AG Bahnhofstrasse 47 CH-8196 Wil ZH Telefon + 41 44 879 20 20 Telefax + 41 44 879 20 22 info@inputech.ch w w w .inputech.ch... -
Seite 12: Logfile
Vent e Suisse romande Téléphone + 41 2 4 4 8 1 3 3 77 Fax + 41 24 4 8 1 3 7 84 inf o@input ech.chw w w .input ech.ch © INPUTECH AG Rev.1.4 Massänderungen und Anpassungen technischer Daten aufgrund von Produkt w eiterentw icklungen möglich: w w w .inputech.ch...
