Inhaltszusammenfassung für Elditest CT4068

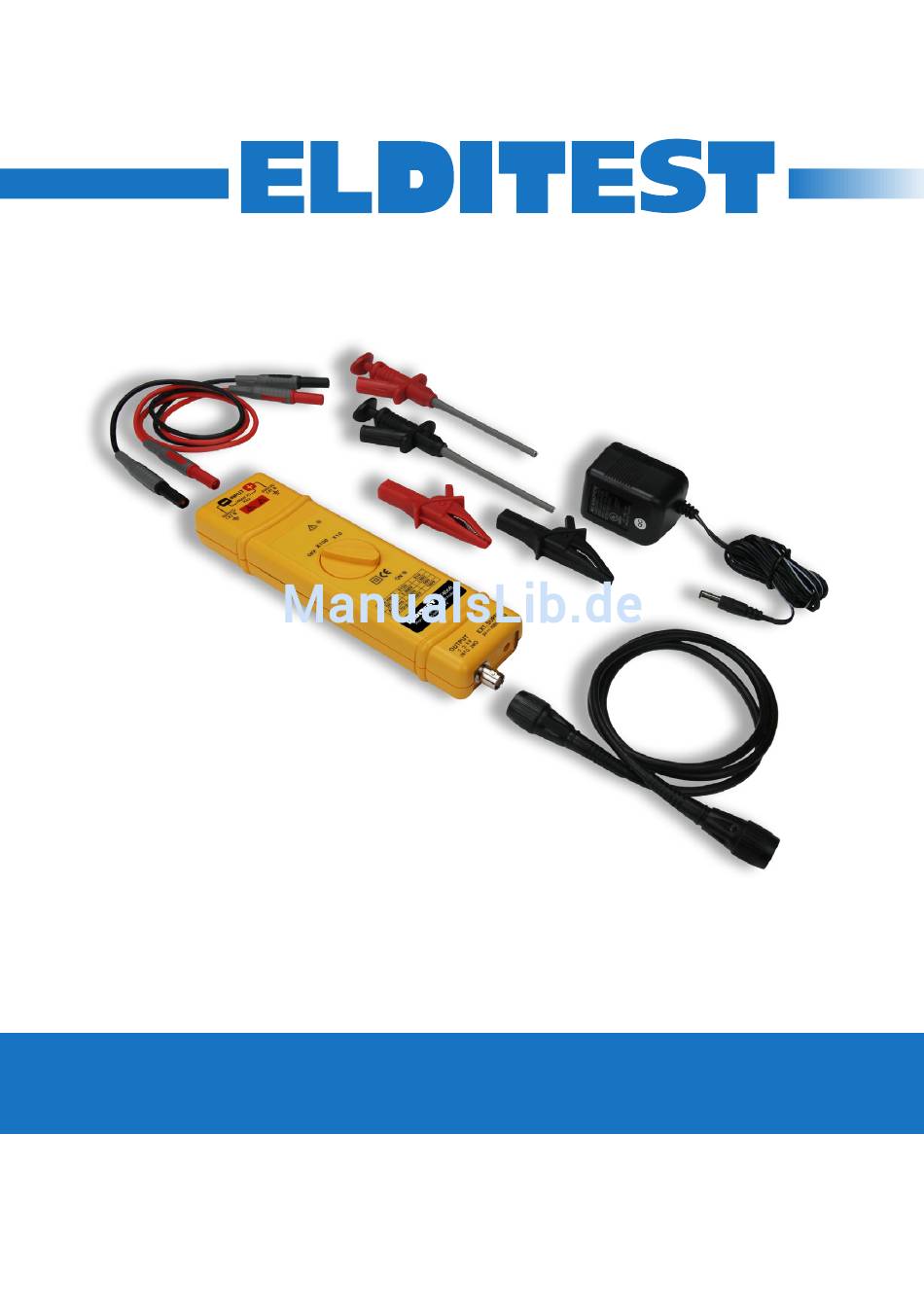

- Seite 1 CT4068 User Manual...
-
Seite 12: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Die folgenden Sicherheitshinweise dienen dazu Unfälle zu verhüten und Schäden an diesem Produkt zu vermeiden. Diese Vorsichtsmaßnahmen gelten gleichermaßen für Bedien- und Wartepersonal und müssen in allen Phasen des Betriebes, Service- und Reparaturarbeiten befolgt werden. Diese Sonde ist nur von Fachpersonal in Betrieb zu nehmen. Diese Differenzspannungssonde sollte ausschließlich von ausreichend geschultem, erfahrenem Personal verwendet werden, das Gefahrenssituationen zu erkennen und alle... - Seite 13 Nur für Innenanwendungen (Büro, etc.) Das Instrument ist für den Gebrauch in Büros oder Innenräumen konzipiert. Das Gerät darf nicht: Bei Vorhandensein von schädlichen, korrosiven oder entzündlichen Abgasen, Gasen, Dämpfen, Chemikalien oder feinkörnigem Feinstaub verwendet werden. In Umfeldern wo die Gefahr besteht, dass Flüssigkeit auf das Gerät verschüttet wird, verwendet werden.
-
Seite 14: Konformitätserklärung
© 2015 All rights reserved. ELDITEST ist ein Warenzeichen von Sefram Systemen und Instrumenten und wurde zur Verwendung durch Cal Test Electronics lizensiert. ELDITEST Produkte sind durch erteilte und angemeldete Patente in USA und anderen Ländern geschützt. Die Information dieser vorliegenden Ausgabe ersetzt alle vorhergegangenen Versionen. - Seite 15 Inhaltsverzeichnis Einleitung ...............15 1. Überblick .................15 2. Besonderheiten ................15 3. Erstmalige Prüfung ..............15 Produktbeschreibung ..........16 1. Front Platte ................16 10 Einsatz der Sonde ...........16 1. Anleitung zu den ersten Schritten ..........16 2. Oszilloskop mit vertikaler Hochskala ...........17 3. Externe Stromquelle ..............17 4. Verwendung eines Digital Multimeters - DMM ......17 11 Technische Daten ..........18 12 Reinigung ...............19 13 Derating / herabgestufte Spannungskurve ..19...
-
Seite 16: Einleitung
Überblick Verwenden Sie die CT4068 35-MHz Differenzsonde, um sichere, genaue, frei-schwebende Messungen mit einem Oszilloskop zu machen. Mit der CT4068 Differentialsonde ist es möglich, konventionelle, geerdete Oszilloskope für schwebende Messungen bis zu ±800 V entweder mit Differenz- und Gleichtaktspannung zu verwenden.. -
Seite 17: Produktbeschreibung
9 Produktbeschreibung Front Platte 4mm Sicherheitseingang Bananenstecker Überlastanzeiger (ROT) Dämpfungsfunktions-Schalter Stromanzeige An/Aus (Grün) Externe Stromversorgung BNC Anschluss Figure 3. Front Platte 10 Einsatz der Sonde Anleitung zu den ersten Schritten 1. Die Anschlusskabel werden an die Inputs der Sonde angeschlossen. 2. -
Seite 18: Oszilloskop Mit Vertikaler Hochskala
Dämpfungspegelverhältnis umschalten. Die Power LED sollte nun aufleuchten. 6. Schließen Sie die Klemmen an den Stromkreis, der geprüft werden soll, an. Oszilloskop mit vertikaler Hochskala Die gängige Hochskale des Oszilloskops entspricht dem Dämpfungsfaktor multipliziert mit dem Skalenbereich der vertikalen Achse des Oszilloskops. Zum Beispiel: mit der Sonde auf Faktor 10x und dem Oszilloskop auf 0.5 V/ div, ist die tatsächliche vertikale Hochachse 10 x 0.5 = 5 V/div. -
Seite 19: Technische Daten
11 Technische Daten Alle Angaben gelten für das Gerät nachdem es einer Temperaturstabilisierungszeit von 15 Minuten über einem Umgebungstemperaturbereich von 25°C ± 5°C ausgesetzt war CT4068 TechnischeSpezifikationen Betriebsparameter Bandbreite (-3db) 35 MHz Anstiegszeit 10 ns Abschwächung 10x/100x Genauigkeit ±2% AC CMRR... -
Seite 20: Reinigung
12 Reinigung Diese Sonde benötigt keine besondere Reinigung. Wenn nötig kann das Gehäuse mit einem Tuch, das leicht mit Seifenwasser befeuchtet wurde, gereinigt werden. WARNUNG Die Sonde muss sorgfältig abgetrocknet werden bevor Spannungsmessungen durchgeführt werden. VORSICHT Die Sonde darf nicht in direkten Kontakt mit Lösungsmitteln oder Lösemitteldämpfen kommen, da diese eine Beschädigung der Sonde und Kabeln verursachen können. -
Seite 21: Service & Garantie Information
14 Service & Garantie Information Einjährige Gewährleistungsfrist Cal Test Electronics gewährleistet, dass deren Produkte für einen Zeitraum von 1 Jahr ab Kaufdatum keine Material- oder Ausführungsfehler aufweisen. Während der Garantiezeit werden Defekte des Gerätes kostenlos von Cal Test Electronics behoben, wenn das Gerät an das Werk geschickt wird, unter Vorauszahlung der Versandkosten. - Seite 32 20160308...
