Montageanleitung

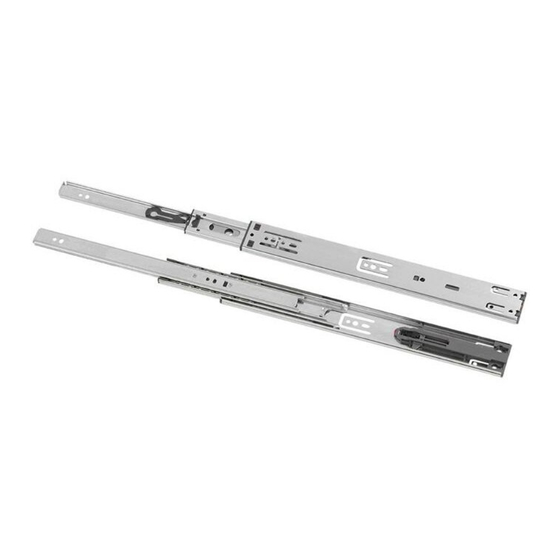

TS 454613 Teleskopauszug
mit Touch to open
1.
Mindestabstand zwischen Korpus und Schublade
beachten!
3.
Bequeme Montage durch trennbare Innenschiene.
5.
Seitenwände vom Schrankkorpus müssen vorne bündig
sein.
2.
Einbaulänge 500 mm.
4.
Seitenwände vom Schrankkorpus müssen parallel sein.
6.
Außenschiene muss parallel zum Boden verlaufen.
Werbung
Verwandte Anleitungen für MULTISLIDES TS 454613
Inhaltszusammenfassung für MULTISLIDES TS 454613
- Seite 1 Montageanleitung TS 454613 Teleskopauszug mit Touch to open Mindestabstand zwischen Korpus und Schublade Einbaulänge 500 mm. beachten! Bequeme Montage durch trennbare Innenschiene. Seitenwände vom Schrankkorpus müssen parallel sein. Seitenwände vom Schrankkorpus müssen vorne bündig Außenschiene muss parallel zum Boden verlaufen.
- Seite 2 Montageanleitung TS 454613 Teleskopauszug mit Touch to open Außenschienen müssen vorne bündig und parallel Außenschiene kann mit Schrauben in den Langlöchern verlaufen. fixiert und noch ausgerichtet werden. z.B. mit Rundkopfschraube 4mm (nicht im Lieferumfang). Schrauben können nach der Montage optional wieder entfernt werden.
- Seite 3 Montageanleitung TS 454613 Teleskopauszug mit Touch to open Vor der Montage muss der Kugelkäfig nach vorne Durch leichtes Antippen der Front öffnet sich die geschoben werden. Schublade. Weitere Informationen und ein passendes Montagevideo www.teleskopschienen24.de ist auf unserer Webseite zu finden.
