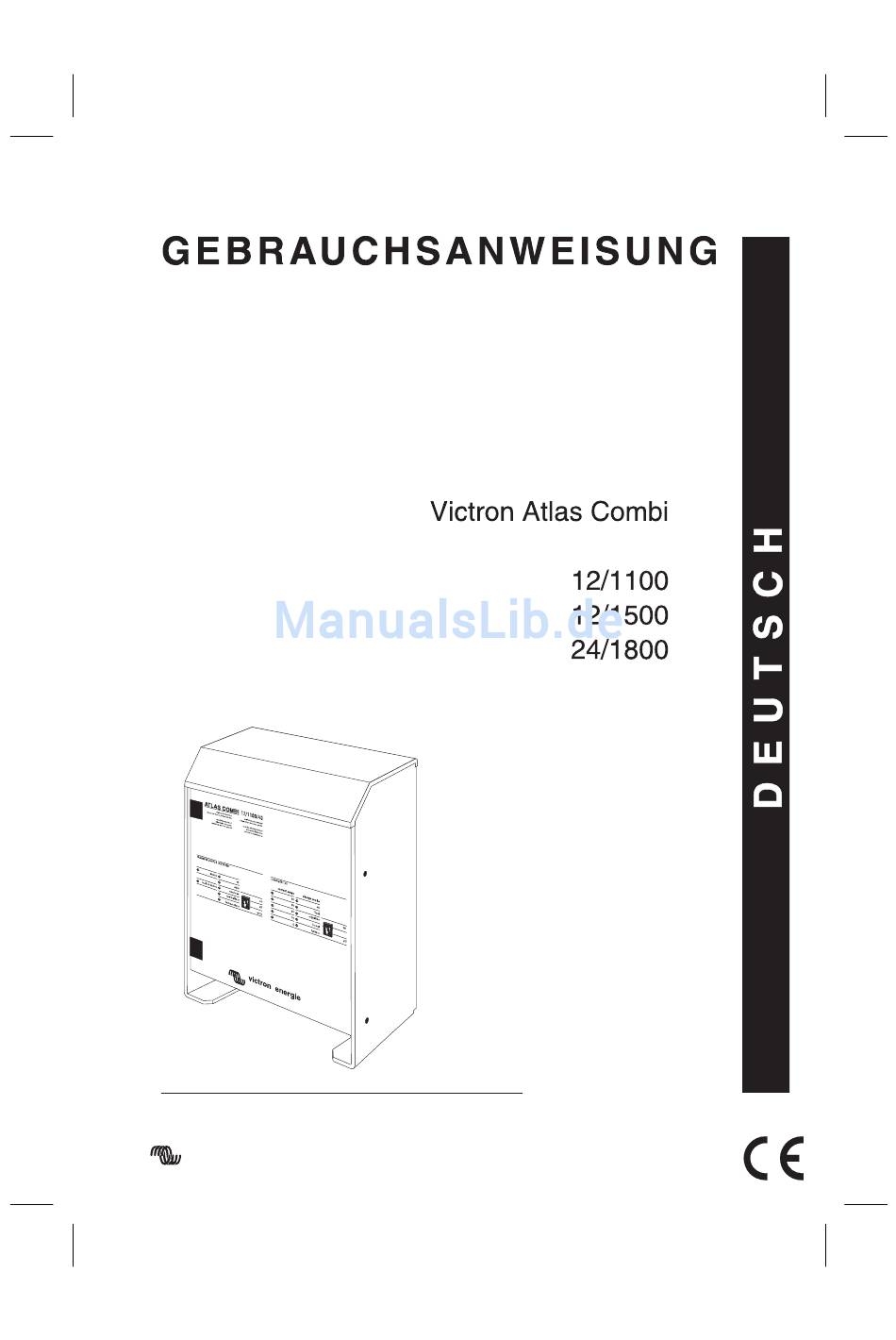

Inhaltszusammenfassung für Victron ATLAS combi 12/1100
- Seite 1 energie...
- Seite 2 Dieser Seite ist vorstztlich leer gelassen. Änderungen vorbehalten AC10001D / 131095 / RV A victron energie Gebrauchsanweisung...
-
Seite 3: Einführung
Die Anwendungsmöglichkeiten im Feld, auf Schiffen oder anderen Orten, wo eine mobile 230-Volt-Wechselstromquelle erforderlich ist, sind außerordentlich groß. Victron Energie Geräte eignen sich für alle Arten von für den häuslichen, technischen und administrativen Bereich vorgesehenen Elektrogeräten einschließlich störungsempfindlicher Instrumente, die für einwandfreies Arbeiten eine Stromquelle hoher Qualität erfordern. - Seite 4 Dieser Seite ist vorstztlich leer gelassen. victron energie Gebrauchsanweisung...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS BESCHREIBUNG 1.1 Allgemeines 1.2 Victron Atlas Combi 1.3 Der Batterieladeteil 1.4 Der Wechselrichterteil 1.5 Umschalten 1.6 Laden BETRIEBSSICHERHEIT 2.1 Kurzschlußsicherung 2.2 Maximale Leistungssicherung 2.3 Überlastungssicherung 2.4 Temperatursicherung 2.5 Sicherung gegen niedrige Eingangsspannung 2.6 Sicherung gegen hohe Eingangsspannung 2.7 Umpolsicherung KOMPENSIERTES LADEN 3.1 Temperaturfühler anschließen... - Seite 6 5.6.4 Einschaltempfindlichkeit auf “auto” 5.7 Batterieladegerät 5.7.1 Maximaler Ladestrom 5.7.2 Spannung einstellen 5.7.3 Float-Ladespannung 5.7.4 Equalize-Ladespannung 5.8 Instandhaltung ALLGEMEINES TECHNISCHE ANGABEN 7.1 Der Wechselrichter 7.2 Die automatische Nullastbegrenzung (A.E.S.) 7.3 Das Batterieladegerät 7.4 Mechanisch 7.5 Algemein ZEICHNUNGEN victron energie Gebrauchsanweisung...
-
Seite 7: Beschreibung

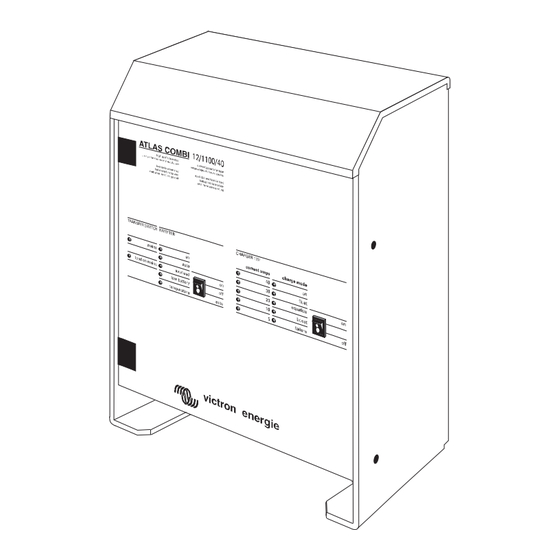

BESCHREIBUNG Allgemeines Der Victron Atlas Combi wird, bevor er das Werk verläßt, auf seine einwandfreie Funktion überprüft. Für den Transport wird er in mit Styrol gefüllten Kartons verpackt und ist damit gut gegen Stöße geschützt. Das Gehäuse des Victron Atlas Combi besteht aus stabilem Aluminium (IP21) und ist sowohl für Boden- als auch... -
Seite 8: Der Batterieladeteil
230 Volt/50 Hertz (siehe Abbildung 1). Die Dauerleistung kann jederzeit geliefert werden. Für maximal 1 Sekunde kann eine maximale Leistung geliefert werden. Dauerleistung maximale Leistung Atlas Combi 12/1100 1100 Watt 2000 Watt Atlas Combi 12/1500 1500 Watt 2500 Watt... -
Seite 9: Der Wechselrichterteil
(oder 24 Volt für Atlas Combi 24/1800) in 230 Volt/50 Hertz Wechselspannung. Bei eingeschaltetem Gerät (Schalter auf “on”) ist der Nullastverbrauch (Eigenverbrauch) pro Modell: Nullastverbrauch “AES”-Stellung Atlas Combi 12/1100 20 Watt 2,4 Watt Atlas Combi 12/1500 20 Watt 2,4 Watt... - Seite 10 Manager dargestellt. Wenn bei dieser Anordnung ein Mains Manager-Fernbedienungspult verwendet wird, funktioniert dieses Pult nur teilweise. Das Potentiometer und der Schalter zur Aktivierung des Puffersystems können nicht verwendet werden, weil der Ladeausgang des Mains Manager nicht verwendet wird. victron energie Gebrauchsanweisung...
-
Seite 11: Laden
24 Vdc 14,25 28,5 13,5 26,5 4 uren 30 sec. 4 uren 30 sec. boost equalize float boost equalize boost equalize boost equalize float abb. 4 Verlauf des Ladestrom abb. 5 Verlauf des Ladestrom (12 Volt accu) victron energie Gebrauchsanweisung... - Seite 12 Dieser Seite ist vorstztlich leer gelassen. victron energie Gebrauchsanweisung...
-
Seite 13: Betriebssicherheit 105
Sicherheitsvorkehrungen werden nachstehend näher erläutert. Kurzschlußsicherung Der Ausgang des Wechselrichters ist gegen Kurzschluß gesichert. Der Kurzschlußstrom ist bei jedem Atlas Combi Modell verschieden: Kurzschlußstrom Atlas Combi 12/1100 22 Ampere Atlas Combi 12/1500 25 Ampere Atlas Combi 24/1800 21 Ampere In diesem Zustand beträgt die Ausgangsspannung beinah 0 Volt. -
Seite 14: Temperatursicherung
Überlastungssicherung bei: Atlas Combi 12/1100 ca. 1500 Watt Atlas Combi 12/1500 ca. 2000 Watt Atlas Combi 24/1800 ca. 3000 Watt Die Überlastungssicherung für den Atlas Combi funktioniert folgendermaßen: • Beim Erreichen der kritischen Grenze blinkt die rote LED = “overload”-Anzeige. Der Wechselrichter schaltet sich... -
Seite 15: Sicherung Gegen Niedrige Eingangsspannung
31 Volt schaltet sich der Wechselrichter wieder ein. Umpolsicherung Die Atlas Combi Modelle sind NICHT gegen Um- polen gesichert, (“+” an “-” und “- an +”). Befolgen Sie daher das auf Seite 136 beschriebene An- schlußverfahren genau. victron energie Gebrauchsanweisung... - Seite 16 Dieser Seite ist vorstztlich leer gelassen. victron energie Gebrauchsanweisung...
-
Seite 17: Kompensiertes Laden
Spannungen Probleme mit den angeschlossenen Geräten auftreten können (siehe Abbildung 6 und 7, Sektion “B”). Batterietemperaturen zwischen +10°C und +50°C In diesem Temperaturbereich wird der Wert der Ausgangsspannung durch die vom Temperaturfühler gemessene Batterietemperatur bestimmt. Dabei nimmt die victron energie Gebrauchsanweisung... -
Seite 18: Hohe Batterietemperatur
“E”). In dem Plastikbeutel mit dem Anschlußmaterial befindet sich eine Anlage, die die Lage für den Anschluß des Temperaturfühlers angibt. Außerdem müssen die Brücken auf der Steuerungsplatine, S2 und S3, geändert werden (siehe Abschnitt Zeichnungen, Zeichnungsnummer AC03007D). victron energie Gebrauchsanweisung... -
Seite 19: Installation
Das Erdkabel des Stromnetzes wird mit der Erdklemme des WS-Anschlußblocks verbunden. Das Gehäuse besitzt im Boden eine M4-Erdschraube. Verbinden Sie diese Gehäuseerde mit dem Rumpf oder der Erdplatte, bei abb. 8 Erde Ansluß M4 Autos mit dem Chassis. victron energie Gebrauchsanweisung... -
Seite 20: Ausgang 230 Volt Wechselspannung
Spannung und hohe Stromstärken. In Abschnitt 2.7 wurde bereits erklärt, daß der Wechselrichter nicht gegen Umpolung gesichert ist. Befolgen Sie daher das auf Seite 136, Zeichnung AC03009D beschriebene Anschlußverfahren genau. abb.11 DC-Anschluß victron energie Gebrauchsanweisung... -
Seite 21: Zu Verwendende Batterieleitung
Die Anlaßbatterie wird an die Klemmen 9 und 10 der Fernanschlußblöcke angeschlossen. Dabei gilt: Klemme 9 = + Batterie und Klemme 10 = - Batterie. Eine Kabeldicke von 1,5 mm reicht aus, um diese Batterie anzuschließen. abb. 12 Anschluß Start-Batterie victron energie Gebrauchsanweisung... -
Seite 22: Brücken
Abbildung 13 zeigt wie man Brücken einstellt. abb. 13 Einstellen des Brücken Potentiometers Potentiometer sind regelbare Widerstände, deren Wert sich durch Drehen der Potentiometerschraube vergrößern oder verkleinern läßt. Das Einstellen von Potentiometern muß von Ihrem Fachhändler vorgenommen werden. victron energie Gebrauchsanweisung... -
Seite 23: Bedienung
Überbelastung low battery niedrige Batteriespannung temperature Temperatur charger Ladegerät float Ladespannung, wenn Batterie(n) vollständig geladen ist/sind (Tropfladung) equalize Ladespannung, bei der Batterie(n) gut nachgeladen wird/werden boost maximales Laden failure Temperaturfühler defekt abb. 14 Vorseite des Atlas Combi victron energie Gebrauchsanweisung... - Seite 24 Wenn das Batterieladegerät auf “on” geschaltet ist, schaltet dieser sich ein: Die “on”-Anzeige leuchtet auf. Die “equalize”-Anzeige leuchtet auf. Die Stromanzeigen leuchten ca. 10 Sekunden nach “equalize”-Anzeige auf. 5.4.2 230 Volt Netzspannung ausschalten Beim Ausschalten der Netzspannung von 230 Volt geschieht folgendes: victron energie Gebrauchsanweisung...
-
Seite 25: Der Ladeteil Des Atlas Combi
Anfangsladung bei einer 24-Volt-Batterie: 26,5 Volt. Die “float”-Anzeige leuchtet auf. Das Batterieladegerät funktioniert mit dem VDL-2-Stufenladesystem von VICTRON ENERGIE. Dadurch wird vollautomatisch ein perfekter Ladezustand der Batterie während eines langen Zeitraumes gewährleistet. Verbraucher verfügen direkt über Strom. Wenn die Spannung während des Erhaltungsladezyklus bei einer 12-Volt-Batterie länger als 30 Sekunden unter 13,5 Volt... -
Seite 26: Feineinstellung
Die internen Einstellungen müssen immer von abb. 15 Öffnen des Gehäuses einem qualifizierten Techniker vorgenommen werden. Der Victron Atlas Combi ist werkseitig eingestellt. In besonderen Fällen kann es erforderlich sein, die Standardeinstellungen zu ändern. Diese Einstellungen dürfen nur von Technikern vorgenommen werden, die von Victron Energie anerkannt sind. -
Seite 27: Ausgangsspannung
“auto” bzw. zu “on” zurückkehrt. Batterieladegerät 5.7.1 Maximaler Ladestrom Der maximale Ladestrom ist mit Potentiometer R89 (ganz rechts) gemäß folgendem Schema eingestellt. Ladestrom Atlas Combi 12/1100 40 A Atlas Combi 12/1500 50 A Atlas Combi 24/1800 35 A Verwenden Sie zum Messen einen separaten Strommesser. -
Seite 28: Instandhaltung
Ladegeräts an. Drehen Sie Potentiometer R4 solange, bis die richtige Spannung eingestellt ist. Instandhaltung Der Atlas Combi erfordert keine besondere Wartung. Eine regelmäßige Kontrolle (einmal pro Jahr) der Elektroverbindungen ist zu empfehlen. Halten Sie den Atlas Combi Wechselrichter möglichst trocken und sauber. victron energie Gebrauchsanweisung... -
Seite 29: Allgemeines
Testen Sie den Combi immer ohne Stromverbraucher, schließen Sie also keine Stromverbraucher an den WS-Ausgang und keine 12 oder 24 V Stromverbraucher an die Batterien an. Die Fehlersuchschemas behandeln die 3 Teile, aus denen der Combi besteht: • Wechselrichterteil • Umschaltteil • Ladeteil victron energie Gebrauchsanweisung... - Seite 30 Belastung vom WS-Ausgang entfernen und abermals messen bleibt die Spannung zu niedrig ? wenden Sie sich an Ihren Lieferanten Zeichnung nr.: AC03001D © victron energie b.v. Atlas Combi Fehlersuchschema nr. 1 datum : 260495 revision nr. : 0001 victron energie...
- Seite 31 WS aus ? F1-Sicherung kontrollieren; wenn das Problem anschließend nicht beseitigt ist, wenden sie sich an Ihren Händler O.K. Zeichnung nr.: AC03002D © victron energie b.v. Atlas Combi Fehlersuchschema nr. 2 datum : 260495 revision : 0001 victron energie Gebrauchsanweisung...
- Seite 32 Wenn die Kontakte nicht gut sind, die Verbindungen korrigieren. Wenn das Problem anschließend nicht beseitigt ist, weiter bei Schritt 10 Zeichnung nr.: AC03003D © victron energie b.v. Atlas Combi Fehlersuchschema nr. 3 datum : 260495 revision : 0001 victron energie...
- Seite 33 Batterien abermals 8 Stunden lang aufladen und die Batteriespannung erneut kontrollieren. Wenn das problem nicht beseitigt ist, wenden Sie sich an Ihren Händler Zeichnung nr.: AC03004D (Forsetzung) © victron energie b.v. Atlas Combi Fehlersuchschema nr. 3 datum : 260495 revision : 0001 victron energie...
- Seite 34 Dieser Seite ist vorstztlich leer gelassen. victron energie Gebrauchsanweisung...
-
Seite 35: Technische Angaben
TECHNISCHE ANGABEN Der Wechselrichter Eingang Nennleistung Eingangsspannung: Atlas Combi 12/1100: 12 V Atlas Combi 12/1500: 12 V Atlas Combi 24/1800: 24 V Eingangsspannungsbereich: Atlas Combi 12/1100: 9,5-17 V Atlas Combi 12/1500: 9,5-17 V Atlas Combi 24/1800: 17-33 V Spannungswelligkeit: 5% max RMS... - Seite 36 24-Volt-Batterien: 200 % der Dauerleistung bei Nennleistung der Eingangsspannung begrenzt. Kurzschlußsicherung: Der Ausgang ist kurzschlußsicher. Der Kurzschlußstrom beträgt: Atlas Combi 12/1100: 22 Ampere GS Atlas Combi 12/1500: 25 Ampere GS Atlas Combi 24/1800: 21 Ampere GS Sicherung gegen zu hohe...
-
Seite 37: Das Batterieladegerät
Eingangsspannungsbereich: 10 % Eingangssicherung 230/240 Volt: 1 x 16 Ampere langsam, 6,3 x 32 Leistungsfaktor 0,7 induktiv Ausgang Nennleistung Ladespannung: Atlas Combi 12/1100: 12 Volt Atlas Combi 12/1500: 12 Volt Atlas Combi 24/1800: 24 Volt Ladespannung “boost”/"equalize": Atlas Combi 12/1100:... -
Seite 38: Mechanisch
Aluminium, salzwasserbeständig Schutzart: IP21 Farbe: Blau (RAL 5012), Epoxid Maße (H x B x T): 350 x 250 x 218 mm Gewicht: Atlas Combi 12/1100: 14 kg Atlas Combi 12/1500: 15 kg Atlas Combi 24/1800: 15 kg Anschlüsse: Ausgang: 230 Volt... - Seite 39 ZEICHNUNGEN Komplettes Victron Energie System mit Atlas Combi p. 132 Victron Atlas Combi Gehäusemaße p. 133 Victron Atlas Combi Fernbedienunganschluß p. 134 Victron Atlas Combi Anschlüsse p. 135 Victron Atlas Combi Brücken p. 136 victron energie Gebrauchsanweisung...
- Seite 40 Anlaßbatterien Motor Victron Atlas Combi Betriebsbatterien 220 V generator VICTRON MAINS MANAGER victron energie 24 V GS Bordsystem Victron Mains Manager ORION victron energie Netz Victron Orion GS-GS Umformer 12 V GS Bordsystem Microwelle Beleuchtung victron energie Gebrauchsanweisung...
- Seite 41 6.5 mm 8.0 mm © victron energie b.v. victron energie Gebrauchsanweisung...
- Seite 42 © victron energie b.v. victron energie Gebrauchsanweisung...
- Seite 43 Gebrauchsanweisung...
- Seite 44 Temperaturkompensation Keine Temperaturkompensation Traction laden S4, S5 Normal laden S4, S5 50 Hz. 60 Hz. Zeichnungnr.: AC03008d © victron energie b.v. Victron Atlas Combi, 12/1100, 12/1500 & 24/1800 position Schaltkontakt datum : 200495 revision nr.: 0001 victron energie Gebrauchsanweisung...
