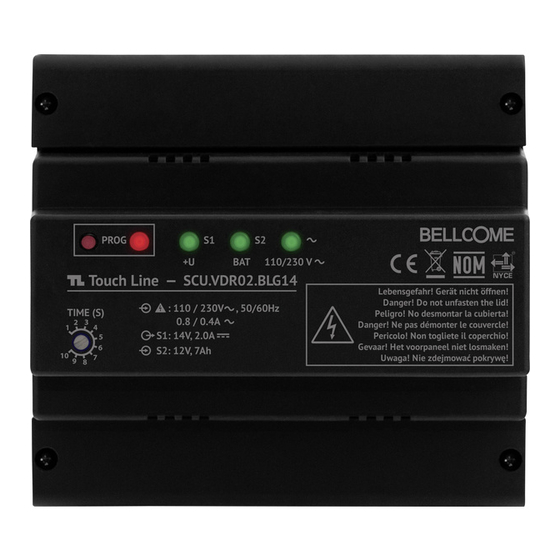

Inhaltszusammenfassung für Bellcome TL Touch Line SCU.VDR02.BLG14
- Seite 1 4 Drähte STROMVERSORGUNGS - UND BEFEHLSEINHEIT für TL 4-DRAHT Video-Türsprechanlagen Benutzerhandbuch 13.5V, 2.5A S2 (BAT): 12V/max. 42Ah 13.5V, 2.5A 13.5V, 2.5A S2 (BAT): 12V/max. 42Ah S2 (BAT): 12V/max. 42Ah...
- Seite 2 Inhalt Sicherheitshinweise Beschreibung der Stromversorgungseinheit Funktionen der Stromversorgungseinheit. Fehlersuche und Service für die TL Video- Türsprechanlage Empfohlene Verkabelung für die Installation Einstellen des Programmiermodus für die TL Video-Türsprechalange Garantie Sicherheitshinweise 4-DRAHT SCU-Stromversorgungseinheit 1. ACHTUNG! Die Installation, Wartung und der Anschluss der Stromversorgungseinheit- und Befehlsgerät (SCU) an das 110 V / 230 V - 50 Hz / 60 Hz Stromnetz erfolgt nur durch AUTORISIERTES PERSONAL! 2.
- Seite 3 7. ACHTUNG! Komponenten der Installation nicht separat (Außeneinheit,Inneneinheiten usw.) mit einer Spannung von mehr als 14 Vd.c. oder direkt aus dem Netzwerk (230 V / 50 Hz oder 110 V / 60 Hz). GEFAHR EINES ELEKTRISCHEN SCHLAGS und Beschädigung der Anlage. 8.
- Seite 4 Die Verteilung der Verbindungen für die SCU.VDR02.BLG14 STROMVERSORGUNG und BEFEHLSGERÄT VIDEO DOOR PANEL, EXIT Verbindung LOCK SUPPLY DOOR LOCK - LCK Anschluss des Gleichstromschlosses max. 3A/24 Vd.c. Externe Stromquelle für das Türschloss Anschluss der der Ausgang-Taste Wechselstromschlosses max. 5A / 24 Va.c. Gleichstrom max.
- Seite 5 Die Verteilung der Verbindungen für die SCU.VDR02.BLG34 STROMVERSORGUNG und BEFEHLSGERÄT VIDEO DOOR PANEL, EXIT Verbindung LOCK SUPPLY DOOR LOCK - LCK Anschluss des Gleichstromschlosses max. 3A/24 Vd.c. Externe Stromquelle für das Türschloss Anschluss der der Ausgang-Taste Wechselstromschlosses max. 5A / 24 Va.c. Gleichstrom max.
- Seite 6 Funktionen der 4-DRAHT SCU-Stromversorgungseinheit A. Verbundene-Funktionen für SCU.VDR02.BLG14 und SCU.VDR02.BLG34: 1. Stromversorgung - es ist mit dem Netzwerk L, N, verbunden. 110/230 Va.c. - 0,8 / 0,4 Aa.c. - 50/60 Hz 2. Betriebsspannung für die Funktion des gesamten Video-Türsprechanlange (+ U -GND): 13,5 Vdc / max. 2.5 Ad.c. 3.
- Seite 7 FEHLERSUCHE UND SERVICE für die Touch Line 4 DRAHT Video-Türsprechanlage 1. Normalbetriebsmodus, ohne BAT: Die Netzwerk und + U-LEDs sind grün. Die PROG- und BAT-LEDs sind ausgeschaltet. 2. Normaler Betriebsmodus, bei angeschlossenem BAT: Die LEDs Network , BAT und + U sind grün. Das System funktioniert nur im Akkubetrieb (die Installation funktioniert bis zur vollständigen Entladung des Akkus): Die LED BAT leuchtet grün, die LEDs und + U sind ausgeschaltet.
- Seite 8 3. Für den Anschluss der SCU- Stromversorgungseinheit (L, N, ) an das Stromnetz 110 V / 230 V - 50 Hz / 60 Hz müssen ein Kabel H05VV-F4G 0.75 und zwei automatische Sicherungen 6A ( S1) (Kapitel 4.1) verwendet. Es ist nicht zulässig, dass das Kabel vom Stromnetz und das Kabel von der Tursprechanlage-Außeneinheit zusammen installiert wird. Zwischen den beiden Kabeln muss ein Mindestabstand von 20 cm eingehalten werden.
- Seite 9 Anschluss der Außeneinheit und der Inneneinheit an die 4 DRAHT SCU-Stromversorgungseinheit 1. Das folgende Diagramm zeigt die Konfiguration für eine Video-Türsprechanlage mit 3 Familien mit einer Stromversorgungseinheit mit 3 AUSGÄNGEN - SCU.VDR02.BLG34. 2. Die Stromversorgungseinheit mit 1 OUTPUT - SCU.VDR02.BLG14 ist identisch angeschlossen, es fehlen nur die Anschlüsse für OUT2 und OUT3. 3.
- Seite 10 Anschluss des Wechselstromschlosses an die 4 DRAHT SCU-Stromversorgungseinheit max. 24 Va.c./5Aa.c. max. 24 Va.c. 110Va.c./230Va.c. 50Hz/60Hz 50Hz/60Hz max. 24Va.c./5Aa.c. 50Hz/60Hz 110Va.c./230Va.c. 50Hz/60Hz VON DER AUßENEINHEIT 2x6Aa.c. LOCK VIDEO DOOR PANEL 110/230V 110/230V E307311 SUPPLY DOOR LOCKS 110/230V FUSE-T1.6A Anschluss des Gleichstromschlosses an der 4-DRAHT SCU-Stromversorgungseinheit max.
-
Seite 11: Garantie
Anschluss der AUX-Zusatzgeräte an der 4-DRÄHTE SCU-Stromversorgungseinheit Beispiel: Zusätzliche Geräte: Einfahrtstor, Garagentor, Außenbeleuchtung usw. öffnen. Auf Befehl der Taste an jeder Touch Line Inneneinheit wird das Relais (AUX1, AUX2) von der SCU für 3-5 Sekunden heruntergefahren. Vin2 zur zusätzlichen AUX1 max. - Seite 12 BELLCOME is a trademark of ELECTRA Group - No. 013502646 EUIPO - Alicante, Spain BELLCOME is a trademark of ELECTRA Group - No. 1732510 MPI - Ciudad de Mexico, Mexico ELECTRA is a trademark of ELECTRA Group - No. 008958332 EUIPO - Alicante, Spain...
