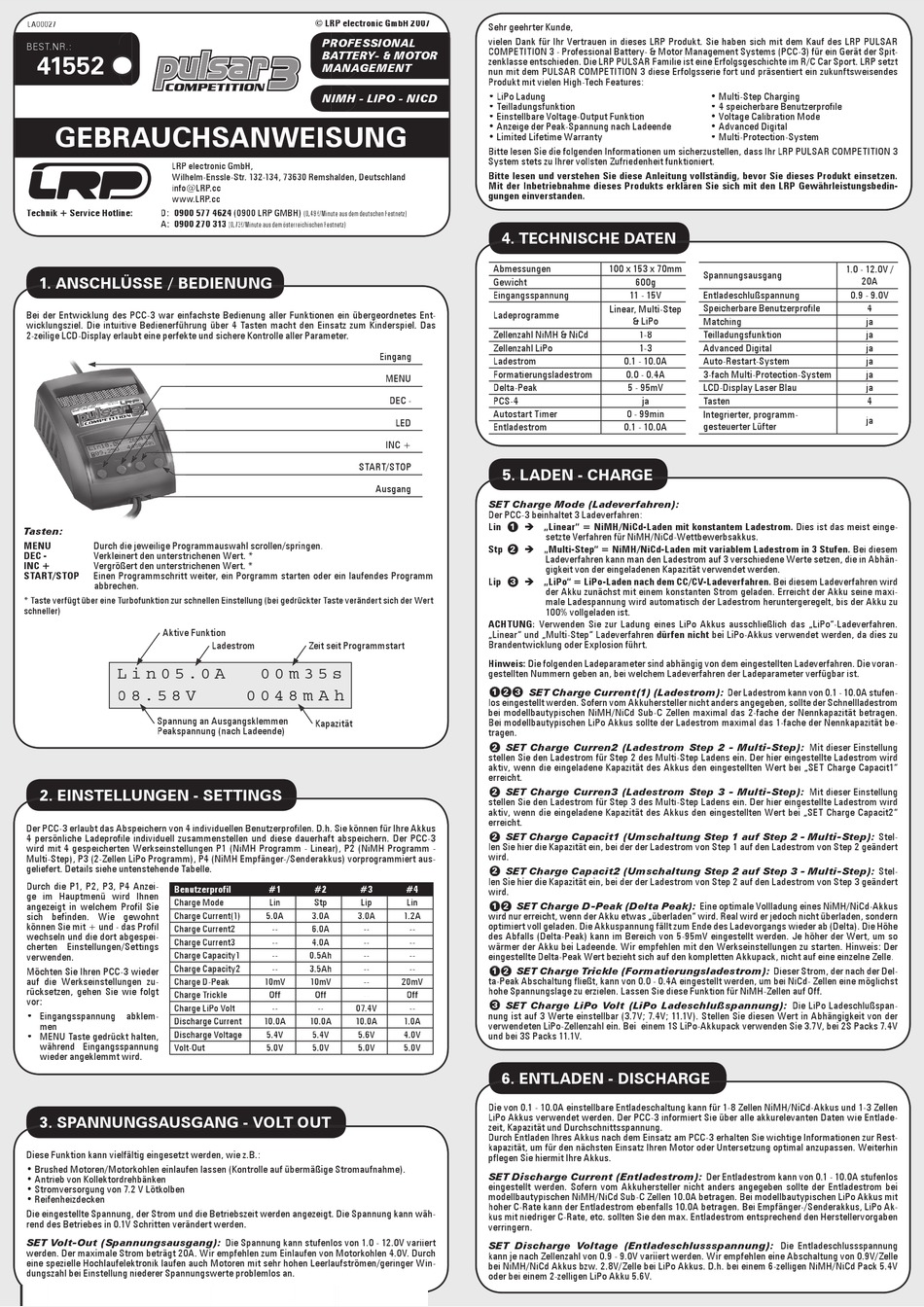

LRP electronic 41552 Gebrauchsanweisung

LA00027
BEST.NR.:
41552
GEBRAUCHSANWEISUNG
LRP electronic GmbH,
Wilhelm-Enssle-Str. 132-134, 73630 Remshalden, Deutschland
info@LRP.cc
www.LRP.cc
Technik + Service Hotline: D: 0900 577 4624 (0900 LRP GMBH)
A: 0900 270 313
1. ANSCHLÜSSE / BEDIENUNG
Bei der Entwicklung des PCC-3 war einfachste Bedienung aller Funktionen ein übergeordnetes Ent-
wicklungsziel. Die intuitive Bedienerführung über 4 Tasten macht den Einsatz zum Kinderspiel. Das
2-zeilige LCD-Display erlaubt eine perfekte und sichere Kontrolle aller Parameter.
Tasten:
MENU Durch die jeweilige Programmauswahl scrollen/springen.
DEC - Verkleinert den unterstrichenen Wert. *
INC + Vergrößert den unterstrichenen Wert. *
START/STOP Einen Programmschritt weiter, ein Porgramm starten oder ein laufendes Programm
abbrechen.
* Taste verfügt über eine Turbofunktion zur schnellen Einstellung (bei gedrückter Taste verändert sich der Wert
schneller)
Aktive Funktion
L i n 0 5 . 0 A
0 8 . 5 8 V
Spannung an Ausgangsklemmen
Peakspannung (nach Ladeende)
2. EINSTELLUNGEN - SETTINGS
Der PCC-3 erlaubt das Abspeichern von 4 individuellen Benutzerprofilen. D.h. Sie können für Ihre Akkus
4 persönliche Ladeprofile individuell zusammenstellen und diese dauerhaft abspeichern. Der PCC-3
wird mit 4 gespeicherten Werkseinstellungen P1 (NiMH Programm - Linear), P2 (NiMH Programm -
Multi-Step), P3 (2-Zellen LiPo Programm), P4 (NiMH Empfänger-/Senderakkus) vorprogrammiert aus-
geliefert. Details siehe untenstehende Tabelle.
Durch die P1, P2, P3, P4 Anzei-
Benutzerprofil
ge im Hauptmenü wird Ihnen
Charge Mode
angezeigt in welchem Profil Sie
sich befinden. Wie gewohnt Charge Current(1)
können Sie mit + und - das Profil
Charge Current2
wechseln und die dort abgespei-
Charge Current3
cherten Einstellungen/Settings
Charge Capacity1
verwenden.
Charge Capacity2
Möchten Sie Ihren PCC-3 wieder
auf die Werkseinstellungen zu-
Charge D-Peak
rücksetzen, gehen Sie wie folgt
Charge Trickle
vor:
Charge LiPo Volt
• Eingangsspannung abklem-
Discharge Current
men
Discharge Voltage
• MENU Taste gedrückt halten,
während Eingangsspannung
Volt-Out
wieder angeklemmt wird.
3. SPANNUNGSAUSGANG - VOLT OUT
Diese Funktion kann vielfältig eingesetzt werden, wie z.B.:
• Brushed Motoren/Motorkohlen einlaufen lassen (Kontrolle auf übermäßige Stromaufnahme).
• Antrieb von Kollektordrehbänken
• Stromversorgung von 7.2 V Lötkolben
• Reifenheizdecken
Die eingestellte Spannung, der Strom und die Betriebszeit werden angezeigt. Die Spannung kann wäh-
rend des Betriebes in 0.1V Schritten verändert werden.
SET Volt-Out (Spannungsausgang): Die Spannung kann stufenlos von 1.0 - 12.0V variiert
werden. Der maximale Strom beträgt 20A. Wir empfehlen zum Einlaufen von Motorkohlen 4.0V. Durch
eine spezielle Hochlaufelektronik laufen auch Motoren mit sehr hohen Leerlaufströmen/geringer Win-
dungszahl bei Einstellung niederer Spannungswerte problemlos an.
© LRP electronic GmbH 2007
PROFESSIONAL
BATTERY- & MOTOR
MANAGEMENT
NIMH - LIPO - NICD
(0,49 €/Minute aus dem deutschen Festnetz)
(0,73€/Minute aus dem österreichischen Festnetz)
Eingang
MENU
INC +
START/STOP
Ausgang
Ladestrom Zeit seit Programmstart
0 0 m 3 5 s
0 0 4 8 m A h
Kapazität
#1 #2 #3
Lin Stp Lip
5.0A 3.0A 3.0A
-- 6.0A --
-- 4.0A --
-- 0.5Ah --
-- 3.5Ah --
10mV 10mV --
Off Off --
-- -- 07.4V
10.0A 10.0A 10.0A
5.4V 5.4V 5.6V
5.0V 5.0V 5.0V
Sehr geehrter Kunde,
vielen Dank für Ihr Vertrauen in dieses LRP Produkt. Sie haben sich mit dem Kauf des LRP PULSAR
COMPETITION 3 - Professional Battery- & Motor Management Systems (PCC-3) für ein Gerät der Spit-
zenklasse entschieden. Die LRP PULSAR Familie ist eine Erfolgsgeschichte im R/C Car Sport. LRP setzt
nun mit dem PULSAR COMPETITION 3 diese Erfolgsserie fort und präsentiert ein zukunftsweisendes
Produkt mit vielen High-Tech Features:
• LiPo Ladung
• Teilladungsfunktion
• Einstellbare Voltage-Output Funktion
• Anzeige der Peak-Spannung nach Ladeende
• Limited Lifetime Warranty
Bitte lesen Sie die folgenden Informationen um sicherzustellen, dass Ihr LRP PULSAR COMPETITION 3
System stets zu Ihrer vollsten Zufriedenheit funktioniert.
Bitte lesen und verstehen Sie diese Anleitung vollständig, bevor Sie dieses Produkt einsetzen.
Mit der Inbetriebnahme dieses Produkts erklären Sie sich mit den LRP Gewährleistungsbedin-
gungen einverstanden.
4. TECHNISCHE DATEN
Abmessungen
Gewicht
Eingangsspannung
Ladeprogramme
Zellenzahl NiMH & NiCd
Zellenzahl LiPo
Ladestrom
Formatierungsladestrom
Delta-Peak
DEC - PCS-4
Autostart Timer
LED
Entladestrom
5. LADEN - CHARGE
SET Charge Mode (Ladeverfahren):
Der PCC-3 beinhaltet 3 Ladeverfahren:
Lin 1  „Linear" = NiMH/NiCd-Laden mit konstantem Ladestrom. Dies ist das meist einge-
setzte Verfahren für NiMH/NiCd-Wettbewerbsakkus.
Stp 2  „Multi-Step" = NiMH/NiCd-Laden mit variablem Ladestrom in 3 Stufen. Bei diesem
Ladeverfahren kann man den Ladestrom auf 3 verschiedene Werte setzen, die in Abhän-
gigkeit von der eingeladenen Kapazität verwendet werden.
Lip  „LiPo" = LiPo-Laden nach dem CC/CV-Ladeverfahren. Bei diesem Ladeverfahren wird
3
der Akku zunächst mit einem konstanten Strom geladen. Erreicht der Akku seine maxi-
male Ladespannung wird automatisch der Ladestrom heruntergeregelt, bis der Akku zu
100% vollgeladen ist.
ACHTUNG: Verwenden Sie zur Ladung eines LiPo Akkus ausschließlich das „LiPo"-Ladeverfahren.
„Linear" und „Multi-Step" Ladeverfahren dürfen nicht bei LiPo-Akkus verwendet werden, da dies zu
Brandentwicklung oder Explosion führt.
Hinweis: Die folgenden Ladeparameter sind abhängig von dem eingestellten Ladeverfahren. Die voran-
gestellten Nummern geben an, bei welchem Ladeverfahren der Ladeparameter verfügbar ist.
1 2 3 SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom): Der Ladestrom kann von 0.1 - 10.0A stufen- SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom): SET Charge Current(1) (Ladestrom):
los eingestellt werden. Sofern vom Akkuhersteller nicht anders angegeben, sollte der Schnellladestrom
bei modellbautypischen NiMH/NiCd Sub-C Zellen maximal das 2-fache der Nennkapazität betragen.
Bei modellbautypischen LiPo Akkus sollte der Ladestrom maximal das 1-fache der Nennkapazität be-
tragen.
SET Charge Curren2 (Ladestrom Step 2 - Multi-Step): SET Charge Curren2 (Ladestrom Step 2 - Multi-Step): SET Charge Curren2 (Ladestrom Step 2 - Multi-Step): SET Charge Curren2 (Ladestrom Step 2 - Multi-Step): Mit dieser Einstellung
2
stellen Sie den Ladestrom für Step 2 des Multi-Step Ladens ein. Der hier eingestellte Ladestrom wird
aktiv, wenn die eingeladene Kapazität des Akkus den eingestellten Wert bei „SET Charge Capacit1"
erreicht.
SET Charge Curren3 (Ladestrom Step 3 - Multi-Step): SET Charge Curren3 (Ladestrom Step 3 - Multi-Step): SET Charge Curren3 (Ladestrom Step 3 - Multi-Step): SET Charge Curren3 (Ladestrom Step 3 - Multi-Step): Mit dieser Einstellung
2
stellen Sie den Ladestrom für Step 3 des Multi-Step Ladens ein. Der hier eingestellte Ladestrom wird
aktiv, wenn die eingeladene Kapazität des Akkus den eingestellten Wert bei „SET Charge Capacit2"
erreicht.
SET Charge Capacit1 (Umschaltung Step 1 auf Step 2 - Multi-Step): Stel- SET Charge Capacit1 (Umschaltung Step 1 auf Step 2 - Multi-Step): SET Charge Capacit1 (Umschaltung Step 1 auf Step 2 - Multi-Step): SET Charge Capacit1 (Umschaltung Step 1 auf Step 2 - Multi-Step):
2
len Sie hier die Kapazität ein, bei der der Ladestrom von Step 1 auf den Ladestrom von Step 2 geändert
wird.
2 SET Charge Capacit2 (Umschaltung Step 2 auf Step 3 - Multi-Step): Stel- SET Charge Capacit2 (Umschaltung Step 2 auf Step 3 - Multi-Step): SET Charge Capacit2 (Umschaltung Step 2 auf Step 3 - Multi-Step): SET Charge Capacit2 (Umschaltung Step 2 auf Step 3 - Multi-Step):
len Sie hier die Kapazität ein, bei der der Ladestrom von Step 2 auf den Ladestrom von Step 3 geändert
#4
wird.
Lin
SET Charge D-Peak (Delta Peak): SET Charge D-Peak (Delta Peak): SET Charge D-Peak (Delta Peak): SET Charge D-Peak (Delta Peak): SET Charge D-Peak (Delta Peak): SET Charge D-Peak (Delta Peak): SET Charge D-Peak (Delta Peak): Eine optimale Vollladung eines NiMH/NiCd-Akkus
1 2
1.2A wird nur erreicht, wenn der Akku etwas „überladen" wird. Real wird er jedoch nicht überladen, sondern
optimiert voll geladen. Die Akkuspannung fällt zum Ende des Ladevorgangs wieder ab (Delta). Die Höhe
--
des Abfalls (Delta-Peak) kann im Bereich von 5-95mV eingestellt werden. Je höher der Wert, um so
--
wärmer der Akku bei Ladeende. Wir empfehlen mit den Werkseinstellungen zu starten. Hinweis: Der
-- eingestellte Delta-Peak Wert bezieht sich auf den kompletten Akkupack, nicht auf eine einzelne Zelle.
--
SET Charge Trickle (Formatierungsladestrom): SET Charge Trickle (Formatierungsladestrom): SET Charge Trickle (Formatierungsladestrom): SET Charge Trickle (Formatierungsladestrom): SET Charge Trickle (Formatierungsladestrom): SET Charge Trickle (Formatierungsladestrom): SET Charge Trickle (Formatierungsladestrom): Dieser Strom, der nach der Del-
1 2
ta-Peak Abschaltung fließt, kann von 0.0 - 0.4A eingestellt werden, um bei NiCd- Zellen eine möglichst
20mV
hohe Spannungslage zu erzielen. Lassen Sie diese Funktion für NiMH-Zellen auf Off.
Off
3 SET Charge LiPo Volt (LiPo Ladeschlußspannung): Die LiPo Ladeschlußspan- SET Charge LiPo Volt (LiPo Ladeschlußspannung): SET Charge LiPo Volt (LiPo Ladeschlußspannung): SET Charge LiPo Volt (LiPo Ladeschlußspannung):
--
nung ist auf 3 Werte einstellbar (3.7V; 7.4V; 11.1V). Stellen Sie diesen Wert in Abhängigkeit von der
1.0A
verwendeten LiPo-Zellenzahl ein. Bei einem 1S LiPo-Akkupack verwenden Sie 3.7V, bei 2S Packs 7.4V
4.0V
und bei 3S Packs 11.1V.
5.0V
6. ENTLADEN - DISCHARGE
Die von 0.1 - 10.0A einstellbare Entladeschaltung kann für 1-8 Zellen NiMH/NiCd-Akkus und 1-3 Zellen
LiPo Akkus verwendet werden. Der PCC-3 informiert Sie über alle akkurelevanten Daten wie Entlade-
zeit, Kapazität und Durchschnittsspannung.
Durch Entladen Ihres Akkus nach dem Einsatz am PCC-3 erhalten Sie wichtige Informationen zur Rest-
kapazität, um für den nächsten Einsatz Ihren Motor oder Untersetzung optimal anzupassen. Weiterhin
pflegen Sie hiermit Ihre Akkus.
SET Discharge Current (Entladestrom): Der Entladestrom kann von 0.1 - 10.0A stufenlos
eingestellt werden. Sofern vom Akkuhersteller nicht anders angegeben sollte der Entladestrom bei
modellbautypischen NiMH/NiCd Sub-C Zellen 10.0A betragen. Bei modellbautypischen LiPo Akkus mit
hoher C-Rate kann der Entladestrom ebenfalls 10.0A betragen. Bei Empfänger-/Senderakkus, LiPo Ak-
kus mit niedriger C-Rate, etc. sollten Sie den max. Entladestrom entsprechend den Herstellervorgaben
verringern.
SET Discharge Voltage (Entladeschlussspannung): Die Entladeschlussspannung
kann je nach Zellenzahl von 0.9 - 9.0V variiert werden. Wir empfehlen eine Abschaltung von 0.9V/Zelle
bei NiMH/NiCd Akkus bzw. 2.8V/Zelle bei LiPo Akkus. D.h. bei einem 6-zelligen NiMH/NiCd Pack 5.4V
oder bei einem 2-zelligen LiPo Akku 5.6V.
• Multi-Step Charging
• 4 speicherbare Benutzerprofile
• Voltage Calibration Mode
• Advanced Digital
• Multi-Protection-System
100 x 153 x 70mm
Spannungsausgang
600g
11 - 15V Entladeschlußspannung
Linear, Multi-Step Speicherbare Benutzerprofile
& LiPo Matching
1-8 Teilladungsfunktion
1-3 Advanced Digital
0.1 - 10.0A Auto-Restart-System
0.0 - 0.4A 3-fach Multi-Protection-System
5 - 95mV LCD-Display Laser Blau
ja Tasten
0 - 99min
Integrierter, programm-
gesteuerter Lüfter
0.1 - 10.0A
1.0 - 12.0V /
20A
0.9 - 9.0V
4
ja
ja
ja
ja
ja
ja
4
ja
