Inhaltszusammenfassung für Zumtobel AVITO
- Seite 2 Inhaltsverzeichnis ATIVO ..........................3 1.1 Allgemeines ..........................4 1.2 Geräteinformationen ..........................5 1.3 Einstellungen ..........................6 masterCONFIGURATOR für ATIVO DALI IP64 Kit, 1.0...
-
Seite 3: Ativo
1 ATIVO ATIVO-Sensoren von Zumtobel können mit der Software masterCONFIGURATOR von TRIDONIC in Betrieb genommen werden. ATIVO-Sensoren werden im DALI-Gerätebaum mit dem Symbol dargestellt und über die Detailansicht konfiguriert. Für allgemeine DALI-Funktionen wie Adressierung, Gruppierung, Konfigurieren, etc. lesen Sie bitte das Handbuch masterCONFIGURATOR. -
Seite 4: Allgemeines

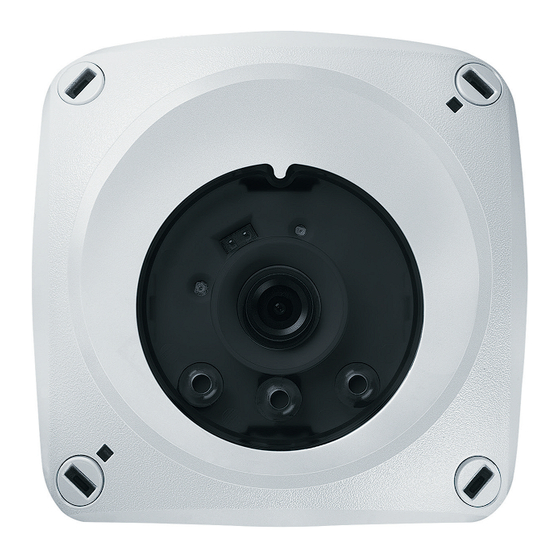

1.1 Allgemeines Beim ATIVO DALI IP64 handelt es sich um einen Kontrastsensor zur Anwesenheitssteuerung und Konstantlichtregelung. Es gibt maximal fünf individuell einstellbare Bereiche. Für jeden Bereich kann der Erfassungsbereich für die anwesenheitsabhängige Steuerung (AWS) sowie der Messbereich für die umgebungslichtabhängige Regelung (ULR) eingestellt werden. -
Seite 5: Geräteinformationen
1.2 Geräteinformationen In der Kopfzeile werden folgende Geräteinformationen angezeigt: Geräteinformation Beschreibung Name Zeigt den Namen des Geräts an. Lampentyp Wird bei diesem Gerät nicht unterstützt. Artikelnummer Zeigt die Artikelnummer des Geräts an. Seriennummer Zeigt die einmalige Seriennummer des Geräts an. Status Hier kann der aktuelle Status des Sensors abgefragt werden. -
Seite 6: Einstellungen
1.3 Einstellungen Bereichsauswahl Die Reiter Bereich x (1 – 5) ermöglichen die Auswahl eines Bereichs. Es gibt maximal fünf individuell einstellbare Bereiche. Für jeden Bereich kann der Erfassungsbereich für die anwesenheitsabhängige Steuerung (AWS) sowie der Messbereich für die umgebungslichtabhängige Regelung (ULR) eingestellt werden. Jeder der fünf Bereiche kann individuell konfiguriert werden. Wirkbereich Der Wirkbereich kann wie folgt aufgeteilt werden: ·... - Seite 7 Konfiguration Beschreibung Anwesenheitsabhängige Steuerung Aktiviert und deaktiviert die anwesenheitsabhängige (AWS) Steuerung. Ausblendzeit Zeit, in der die Beleuchtung auf den Abwesenheitswert gedimmt wird. Wertebereich: · 0 – 255 s Nachlaufzeit Zeit, die ab der letzten Bewegung im Raum zu laufen beginnt und nach deren Ablauf die Ausblendzeit gestartet wird.
- Seite 8 Erfassungs- und Messbereich Der Sensor erfasst die Umgebung und überträgt die Daten auf ein 17 x 11 Zellen großes Raster. Dieses Raster kann mit einer vom Sensor erstellten Grafik der Umgebung hinterlegt werden. Zur Auswahl des Erfassungsbereichs (AWS) und des Messbereichs (ULR), werden bestimmte Zellen innerhalb des Rasters gefüllt.
-
Seite 9: Generelle Einstellungen
Hinweis Für die Auswahl des Erfassungs- und Messbereichs gelten folgende Einschränkungen: · Der gewählte Bereich muss zusammenhängend sein. Die Auswahl voneinander getrennter Zellen ist NICHT möglich: · Zelle füllen/leeren ist nur bei der anwesenheitsabhängigen Steuerung möglich. Die umgebungslichtabhängige Regelung erlaubt nur Fläche wählen. Generelle Einstellungen Der Reiter Generelle Einstellungen umfasst Einstellungen, die für alle fünf Bereiche gemeinsam gelten. - Seite 10 Konfiguration Beschreibung Regelhysterese Über diesen Parameter kann die Genauigkeit der umgebungslichtabhängigen Regelung eingestellt werden. Je größer der Wert, desto träger die Regelung. Wertebereich: · 0 – 255 Kalibrierung starten Warnung Nach einem Klick auf die Schaltfläche Kalibrierung starten wird in allen Bereichen mit aktivierter umgebungslichtabhängiger Regelung (ULR) der Sollwert...
- Seite 11 masterCONFIGURATOR für ATIVO DALI IP64 Kit, 1.0...
