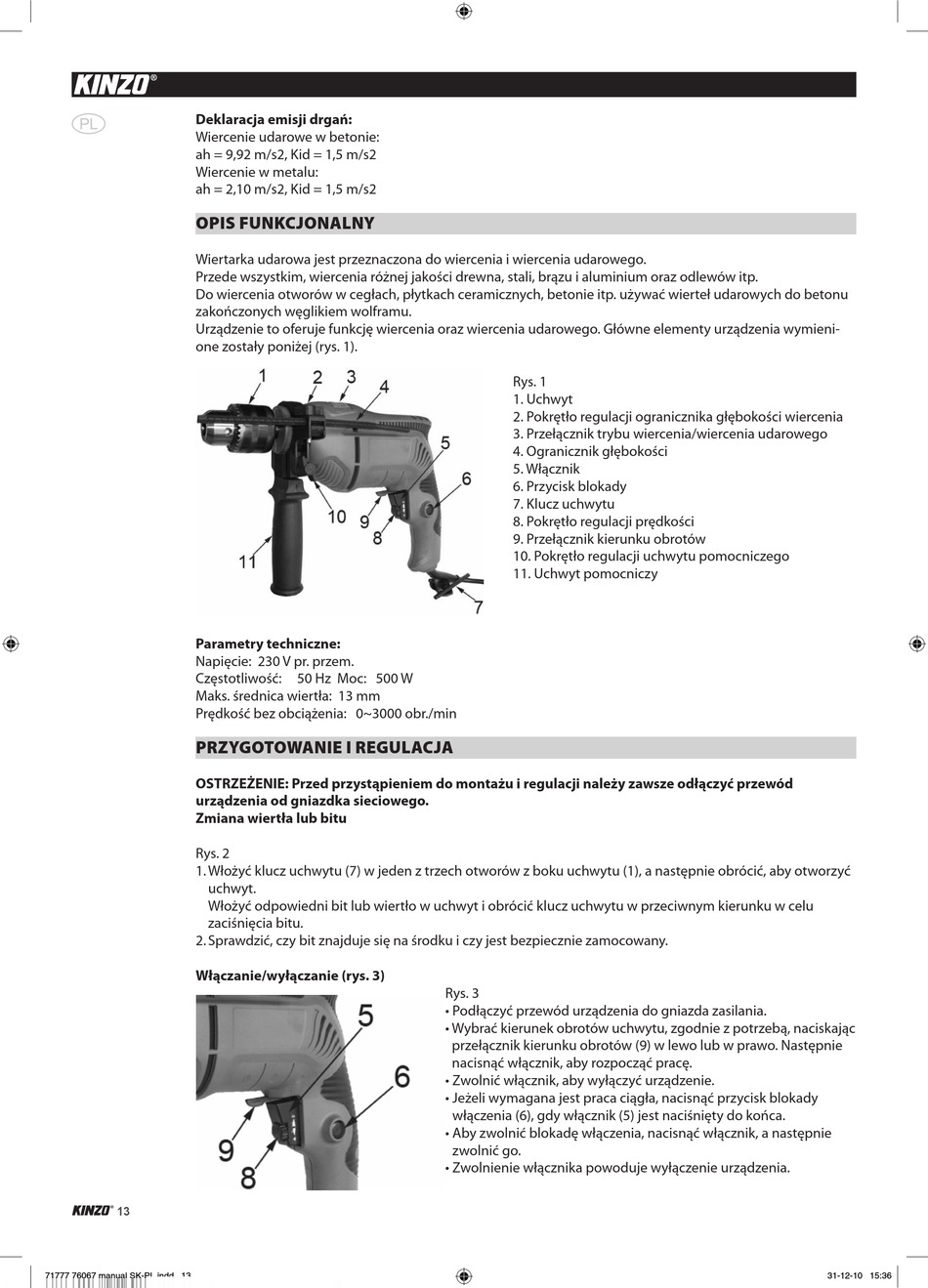

Kinzo ECOLINE Handbuch Seite 54

Deklaracja emisji drgań:
r
Wiercenie udarowe w betonie:
ah = 9,92 m/s2, Kid = 1,5 m/s2
Wiercenie w metalu:
ah = 2,10 m/s2, Kid = 1,5 m/s2
opis Funkcjonalny
Wiertarka udarowa jest przeznaczona do wiercenia i wiercenia udarowego.
Przede wszystkim, wiercenia różnej jakości drewna, stali, brązu i aluminium oraz odlewów itp.
Do wiercenia otworów w cegłach, płytkach ceramicznych, betonie itp. używać wierteł udarowych do betonu
zakończonych węglikiem wolframu.
Urządzenie to oferuje funkcję wiercenia oraz wiercenia udarowego. Główne elementy urządzenia wymieni-
one zostały poniżej (rys. 1).
Parametry techniczne:
Napięcie: 230 V pr. przem.
Częstotliwość: 50 Hz Moc: 500 W
Maks. średnica wiertła: 13 mm
Prędkość bez obciążenia: 0~3000 obr./min
przygotowanie i regulacja
OSTRZEŻENIE: Przed przystąpieniem do montażu i regulacji należy zawsze odłączyć przewód
urządzenia od gniazdka sieciowego.
Zmiana wiertła lub bitu
Rys. 2
1. W łożyć klucz uchwytu (7) w jeden z trzech otworów z boku uchwytu (1), a następnie obrócić, aby otworzyć
uchwyt.
W łożyć odpowiedni bit lub wiertło w uchwyt i obrócić klucz uchwytu w przeciwnym kierunku w celu
zaciśnięcia bitu.
2. Sprawdzić, czy bit znajduje się na środku i czy jest bezpiecznie zamocowany.
Włączanie/wyłączanie (rys. 3)
13
71777 76067 manual SK-PL.indd 13
Rys. 1
1. Uchwyt
2. Pokrętło regulacji ogranicznika głębokości wiercenia
3. Przełącznik trybu wiercenia/wiercenia udarowego
4. Ogranicznik głębokości
5. Włącznik
6. Przycisk blokady
7. Klucz uchwytu
8. Pokrętło regulacji prędkości
9. Przełącznik kierunku obrotów
10. Pokrętło regulacji uchwytu pomocniczego
11. Uchwyt pomocniczy
Rys. 3
• Podłączyć przewód urządzenia do gniazda zasilania.
• W ybrać kierunek obrotów uchwytu, zgodnie z potrzebą, naciskając
przełącznik kierunku obrotów (9) w lewo lub w prawo. Następnie
nacisnąć włącznik, aby rozpocząć pracę.
• Zwolnić włącznik, aby wyłączyć urządzenie.
• J eżeli wymagana jest praca ciągła, nacisnąć przycisk blokady
włączenia (6), gdy włącznik (5) jest naciśnięty do końca.
• A by zwolnić blokadę włączenia, nacisnąć włącznik, a następnie
zwolnić go.
• Zwolnienie włącznika powoduje wyłączenie urządzenia.
