- Seite 1 HANDBUCH RW 100 Wireless Mini Repeater/Router...
-
Seite 2: Inhaltsverzeichnis
Wie baue ich die Verbindung zum RW 100 auf . . . . . . . . . . . . . . . . -
Seite 3: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Dieses Produkt enthält von Dritten entwickelte Software-Codes. Diese Software Codes unterliegen entweder der GNU General Public Lizenz (GPL), Version 2, Juni 1991 oder der GNU Lesser General Public Lizenz(LGPL), Version 2.1, Februar 1999. Sie können in Übereinstimmung mit den Bedin- gungen der GPL oder LGPL diese Software-Codes kopieren oder verbreiten und/oder modifizieren. -
Seite 4: Einführung
EINFÜHRUNG Der Wireless Mini-Repeater/Router RW 100 verbindet drahtgebundene/draht- lose Netzwerkverbindungsgeräte, die speziell für kleine Unternehmen, Büro- und Home-Office-Netzwerkanforderungen konzipiert sind. Der RW 100 entspricht dem Standard IEEE 802.11n und ist kompatibel mit dem MIMO Standard sowie den SST Technologien. Er funktioniert gut mit anderen 11b/g- und 11n-WLAN-Produkten. -
Seite 5: Packungsinhalt
100 beginnen, prüfen Sie den Packungsinhalt auf Vollständigkeit. Sollte ein genanntes Zubehör fehlen, setzen Sie sich ggfl. mit Ihrem Händler in Verbindung: » 1 x Wireless Mini-Repeater/Router RW 100 mit Routerfunktion » 1 x RJ-45 Kabel » 1 x Bedienungsanleitung Entsorgung Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit... -
Seite 6: Geräteübersicht

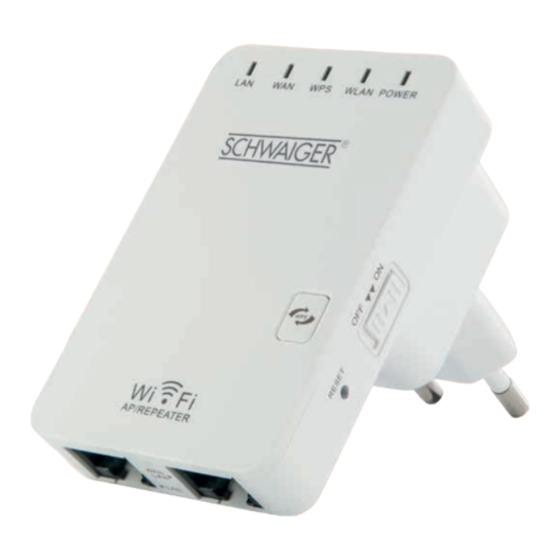

GERÄTEÜBERSICHT LAN-LED WAN/LAN-LED WPS-LED WLAN-LED Power-LED 1 2 3 4 5 WPS-Taste Ein/Aus-Schalter (Alle Funktionen) Reset-Taste Netzstecker 10 RJ45 Buchse für WAN/LAN 11 RJ45 Buchse für LAN... -
Seite 7: Status Beschreibung
Farbe Status Beschreibung Leuchtet Der Repeater ist eingeschaltet . dauerhaft POWER Grün Der Repeater ist ausgeschaltet Blinkt WLAN aktiviert WLAN Grün Das Drahtlosnetzwerk ist ausgeschaltet. Eine WPS Verbindung wird aufgebaut oder das WPS Signal eines anderen Gerätes wird Blinkt erwartet. Die WPS LED blinkt 2 Minuten Grün lang für den Aufbau einer Verbindung Keine WPS Verbindung aktiv. -
Seite 8: Erste Schritte
ERSTE SCHRITTE Einrichten eines Wireless-Infrastruktur-Netzwerkes... - Seite 9 2. Sprechen Sie mit Ihrem ADSL- oder Kabel-Modem-Anbieter für die ordnungsgemäße Installation des Modems . 3. Verbinden Sie das ADSL- oder Kabel-Modem mit dem Wireless Mini-Repeater/Router RW 100. Stecken Sie den Netzstecker des RW 100 in die Steckdose . 4. Fügen Sie Computer mit dem Wireless Mini-Repeater/Router RW 100 hinzu .
-
Seite 10: Wie Baue Ich Die Verbindung Zum Rw 100 Auf
Sie können den Wireless Router/Repeater RW 100 mit Ihrem Computer/ Laptop und dem mitgelieferten RJ45-Kabel oder auch drahtlos verbinden und konfigurieren. A1. Stecken Sie den Wireless Mini-Repeater/Router RW 100 in eine Steckdose und schalten das Gerät an. (Schalter rechte Geräteseite) A2. Klicken Sie auf das Netzwerksymbol (drahtlos) in der Menüleiste am rechten... - Seite 11 Bitte überprüfen Sie ob der RW 100 auf Werkseinstellungen steht ,falls Sie über die Adresse http://192.168.10.1 nicht auf das Webinterface zugreifen können. Wenn Sie sich nicht sicher sind, ob der RW 100 auf Werkseinstellung steht, sollten Sie durch Drücken der Reset-Taste für 10 Sekunden, auf die Werkseinstellung zurückgehen.
- Seite 12 A4. Der Login-Bildschirm wird Ihnen unten angezeigt. Geben Sie den „Benut- zernamen“ und das „Passwort“ ein . Klicken Sie dann auf „OK“, um sich anzumelden . Der Standardbenutzername ist „admin“ und das Standard- passwort „admin“. Klicken Sie auf Sprache und wählen Sie zwischen Itali- enisch, Englisch und Deutsch aus .
- Seite 13 A5. Nachdem Sie sich angemeldet haben, erscheint folgende Übersicht:...
-
Seite 14: Konfiguration Über Den Webbrowser
KONFIGURATION ÜBER DEN WEBBROWSER... -
Seite 15: Funktion Beschreibung
Anschluss eines Routers ohne WLAN-Funktion: Um mit einem Router ohne WLAN-Funktion eine drahtlose Verbindung herstellen zu können, schliessen Sie diesen Router an den LAN-Port des RW 100 über das mitgelie- ferte RJ45-Kabel an. Verstärker/ Erweiterung des WLAN-Signals: Um die WLAN-Reich- Repeater weite Ihres bestehenden WLAN-Netzes zu erhöhen, kann... -
Seite 16: Router Mode
Router Mode Wählen Sie Ihren WLAN-Verbindungstyp aus. Wenn die dynamische IP ausgewählt ist, bekommt der Router die IP-Adresse automatisch vom DHCP-Server oder den Internetdienstanbieter zugewiesen. Es sollte keine Konfiguration festgelegt worden sein. Sie können nun mit der WLAN-Konfiguration beginnen. Wenn Sie ADSL Dial-up (PPPoE) ausgewählt haben, geben Sie bitte den Benutzernamen und das Passwort von Ihrem Internetanbieter an. - Seite 17 Stellen Sie die WLAN-Parameter ein. Es wird empfohlen, dass Sie die SSID umbenennen . Wählen Sie einen Sicherheitsmodus aus und geben Sie ein Sicherheitsschlüssel (Passwort) ein. Dieses kann frei vergeben werden. SSID „SSID“ für Ihr WLAN Netzwerk Kanal Auto (empfohlen) Sicherheitsmodus Richten Sie die Verschlüsselung für Ihr WLAN Netzwerk ein, um den...
- Seite 18 AP Mode...
- Seite 19 Stellen Sie die WLAN-Parameter ein. Es wird empfohlen, dass Sie die SSID umbenennen . Wählen Sie einen Sicherheitsmodus aus und geben Sie einen Sicherheitspasswort ein . SSID „SSID“ für Ihr WLAN Netzwerk Kanal Auto (empfohlen) Sicherheitsmodus Richten Sie die Verschlüsselung für Ihr WLAN-Netzwerk ein, um den Zugriff und die Überwachung durch Dritte zu verhindern .
-
Seite 20: Repeater Mode
Repeater Mode Wählen Sie eine SSID aus dem gefundenen Netzwerken aus und klicken Sie auf „speichern & neu starten“ . - Seite 21 Die Ziel Netzwerk-SSID ist die Adresse des Wlan Netzes welches Sie verstärken wollen. Geben Sie das Kennwort ein, welches Sie bereits für dieses WLAN-Netz vergeben haben. (bestehender Router) Klicken Sie auf „speichern & neu starten”. Das System wird neu gestartet. Warten Sie ein paar Sekunden bis der Wi-Fi-Router betriebsbereit ist.
- Seite 22 WISP Mode In diesem Modus werden alle Ethernet-Ports überbrückt und der WLAN-Klient mit dem selektieren Internetanbieter SSID verbunden .
- Seite 23 Wählen Sie eine SSID aus dem gefundenen Netzwerken aus und klicken Sie auf „speichern & neu starten“ . Der selektierte Internetanbieter SSID wird automatisch in die WLAN-Einstel- lungen übernommen . Klicken Sie auf „speichern & neu starten”. Das System wird neu gestartet. Warten Sie ein paar Sekunden bis der Wi-Fi-Router betriebsbereit ist.
-
Seite 24: Ändern Des Masterpasswortes
Vergabe ist insbesondere bei der WLAN-Funktion sehr wichtig. Öffnen Sie den Webbrowser und geben die Adresse http://192 .168 .10 .1 ein . Das Standard-Passwort des Wireless Mini-Repeater/Router RW 100 ist „admin“ und es erscheint als Login-Eingabeaufforderung, wenn Sie den Webbrowser öffnen. - Seite 25 Geben Sie den Router Benutzernamen und das NEUE Passwort ein. Klicken Sie auf „Eingabe„. Der Wireless Mini-Repeater/Router RW 100 meldet sich ab. Bitte melden Sie sich nach dem Neusstart mit dem neuen Passwort an .
-
Seite 26: Firmware Upgrade
Ihres Wireless Mini- Repeater/Router RW 100 ist immer auf dem neusten Stand. Firmware- Updates sind dann erforderlich, wenn z.B. neue Funktionen für Ihren Wireless Mini-Repeater/Router RW 100 Repeater zur Verfügung stehen oder wenn Software-Fehler korrigiert werden müssen. In der oberen rechten Ecke des Menüs klicken Sie bitte auf „Firmware“. - Seite 27 Minuten dauern, bitte haben Sie etwas Geduld. HINWEIS Unterbrechen Sie niemals durch Schließen des Webbrowsers oder durch Trennen des Wireless Mini-Repeater/Router RW 100 von Ihrem Computer den Upgrade-Prozess. Sollte die Firmware, die Sie hochge- laden haben, beschädigt sein, bitten wir Sie den Wireless Mini-Repeater/ Router RW 100 bei Ihrem Händler zu reklamieren.
-
Seite 28: Werkseinstellungen, Backup-Einstellungen Und Wiederherstellung
WERKSEINSTELLUNGEN, BACKUP-EINSTELLUNGEN UND WIEDERHERSTELLUNG Sie können ein Backup aller Einstellungen des Wireless Mini-Repeater/Router RW 100 in einer Datei speichern. So können verschiedene Router-Konfigu- rationen aus- bzw. eingestellt werden und man hat jederzeit den Zugriff auf bereits eingestellte Konfigurationen. Zur Sicherung oder Wiederherstellung der Router-Einstellung befolgen Sie bitte folgende Anweisungen. - Seite 29 Speichern Einstellungen speichern in Datei Speichern Sie die von Ihnen vorgenommenen Einstellungen ab . Bitte vergeben Sie einen neuen Dateinamen . Einstellungen laden aus Datei Blättern Suchen Sie die Einstellungsdatei, die Sie hochladen möchten . „Laden“ Sie die soeben ausgewählte Konfigurationsdatei nun hoch.
-
Seite 30: Wie Verbinden Sie Ihren Computer/Notebook
WIE VERBINDEN SIE IHREN COMPUTER/NOTEBOOK MIT DEM RW 100 Verbindung eines WLAN-Computers mit dem RW 100 1 . Schalten Sie den Computer ein . 2. Klicken Sie auf das Netzwerksymbol (drahtlos) oder (kabelge- bunden) in der Menüleiste/Taskleiste am rechten unteren Rand des Bildschirmes. - Seite 31 HINWEIS Wenn dieses Symbol nicht erscheint, dann ist die Netzwerksuche ausgeschaltet.
-
Seite 32: Anschluß Eines Computers An Den Wireless Mini-Repeater/Router Rw 100
Netzwerk verbunden sind. Anschluß eines Computers an den Wireless Mini-Repeater/ Router RW 100 1. Stecken Sie den Wireless Mini-Repeater/Router RW 100 in eine Steckdose. 2. Verbinden Sie Ihren Computer/Laptop mit dem Wireless Mini-Repeater/ Router RW 100 über das mitgelieferten RJ45-Kabel. - Seite 33 3. Um zu überprüfen, ob der Computer über den RW 100 angemeldet ist, gehen Sie wie folgt vor: Öffnen Sie die Netzwerkumgebung, indem Sie auf das „Start“ Symbol klicken und gehen weiter auf Systemsteuerung. In der Suchleiste wählen Sie das gewünschte Netzwerk aus und geben den Netzwerkschlüssel ein.
-
Seite 34: Wie Kann Ich Meinen Computer Mit Einer Netzwerk Ip Adresse Konfigurieren
WIE KANN ICH MEINEN COMPUTER MIT EINER NETZWERK IP ADRESSE KONFIGURIEREN 1 . Schalten Sie den Computer ein . 2 . Klicken Sie auf das „Start“ Symbol und weiter auf „Systemsteu- erung“ . Klicken Sie auf „Netzwerkstatus und -Tasks“ und dann auf „Netzwerk- verbindungen verwalten“. -
Seite 35: Vereinfachte Konformitätserklärung Nach Red-Richtlinien
(die Standard-IP lautet 192.168.10.253). Vereinfachte Konformitätserklärung nach RED-Richtlinien Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkan- lagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Kon- formitätserklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 36 www.schwaiger.de...
