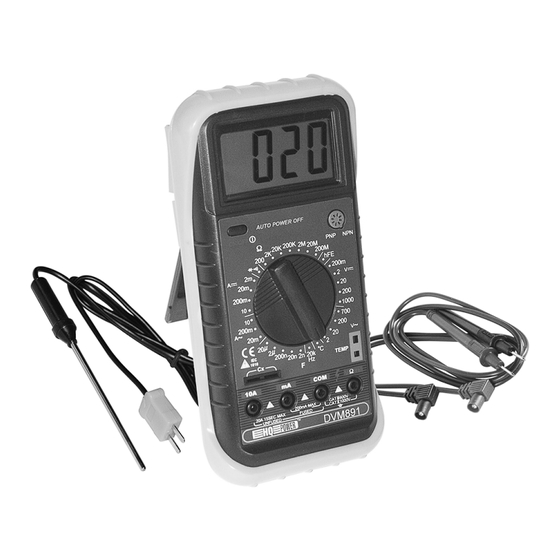

HQ Power DVM891 Bedienungsanleitung
Multifunktionales digitalmultimeter
Inhaltszusammenfassung für HQ Power DVM891

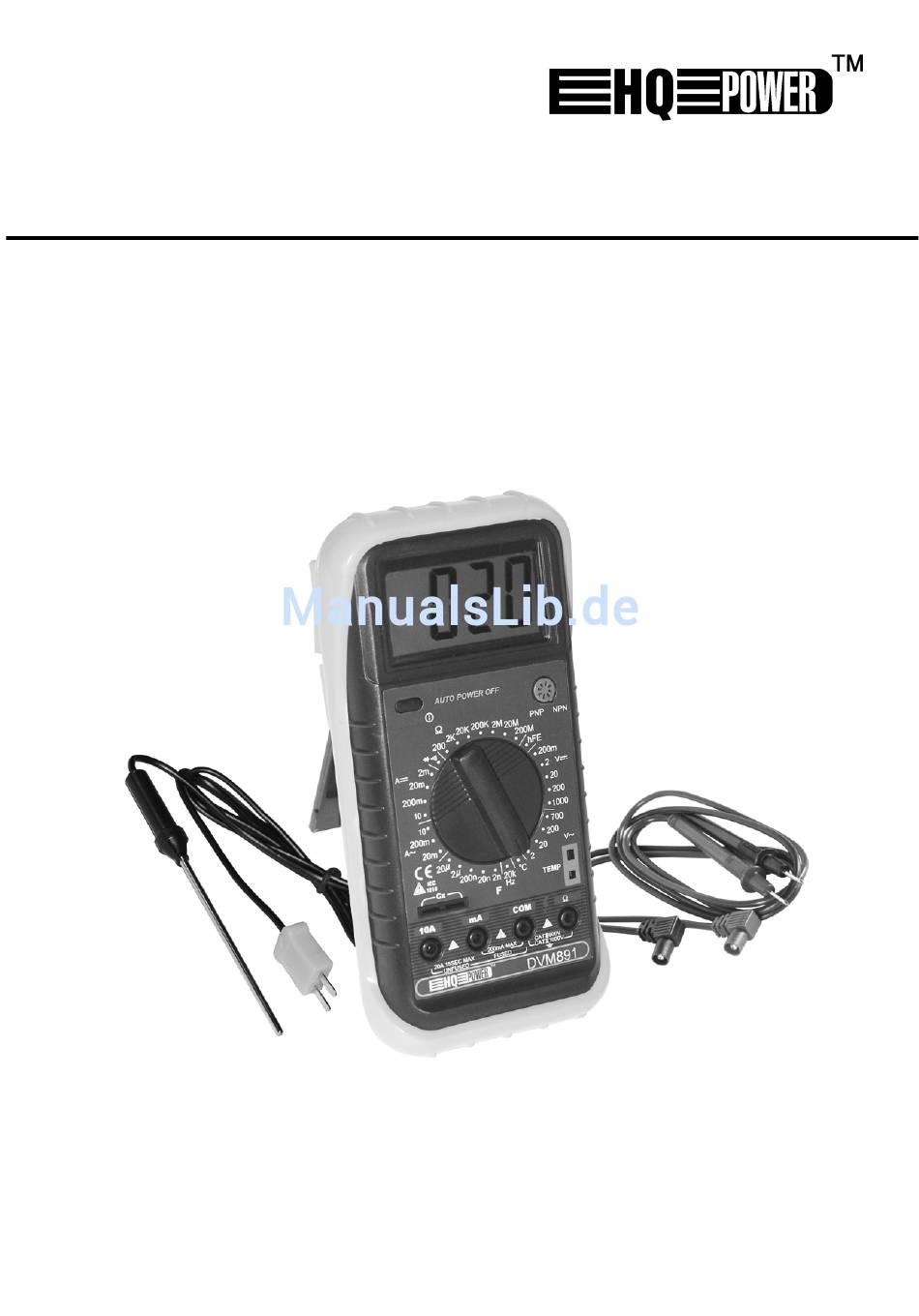

- Seite 1 DVM891 MULTIFUNCTIONAL DIGITAL MULTIMETER MULTIFUNCTIONELE DIGITALE MULTIMETER MULTIMÈTRE NUMÉRIQUE MULTIFONCTIONS MULTÍMETRO DIGITAL MULTIFUNCIÓN MULTIFUNKTIONALES DIGITALMULTIMETER USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG...
- Seite 2 DVM891_v2 - 2 - HQ POWER...
-
Seite 31: Sicherheitshinweise
Hobby und Handwerk einsetzbar, sondern auch im Haushalt bieten sich vielfältige Einsatzmöglichkeiten. Das DVM891 verfügt über den neusten Stand der Technik in Bezug auf ICs und Displays entworfen. Diese angewandte Technologie gewährleistet ein zuverlässiges, einwandfreies und längeres Funktionieren auf hohem Niveau. - Seite 32 ON/OFF-Taste Mit dieser Taste können Sie das Gerät ein- und ausschalten. Das DVM891 verfügt auch über eine Energiespar- Funktion: das Multimeter wird automatisch ausgeschaltet wenn der FUNKTIONS- und BEREICHSschalter während 15 Minuten nicht verwendet werden. Drücken Sie die ON/OFF-Taste 2 x um das Gerät wieder einzuschalten wenn die Energiespar-Funktion das DVM891 ausgeschaltet hat.
- Seite 33 3. Bedienungsanleitung a. DC-Spannungsmessungen durchführen 1. Verbinden Sie die schwarze Messleitung (-) mit der COM-Buchse und die rote Messleitung (+) mit der "VΩHz"- Buchse. 2. Stellen Sie den Funktionsschalter auf den gewünschten Messbereich V und verbinden Sie die Messleitungen mit der zu prüfenden Quelle oder Last. 3.
-
Seite 34: Kapazitätsmessungen Durchführen
e. Widerstandsmessungen durchführen 1. Verbinden Sie die schwarze Messleitung (-) mit der COM-Buchse und die rote Messleitung (+) mit der "VΩHz"- Buchse. 2. Wählen Sie den gewünschten "Ω"-Bereich mit dem FUNKTIONSschalter und verbinden Sie die Messleitungen mit dem Messobjekt. Bemerkungen: Bei Widerstand über 1MΩ... -
Seite 35: Technische Daten
j. Frequenzmessungen durchführen 1. Verbinden Sie die schwarze Messleitung (-)mit der COM-Buchse und die rote Messleitung (+) mit der "VΩHz"- Buchse. 2. Wählen Sie den "KHz"-Bereich mit dem FUNKTIONSschalter und verbinden Sie die Messleitungen mit der zu prüfenden Last oder Quelle. Bemerkungen: Schließen Sie keine Spannungen von über 220Vrms an den Eingang an. - Seite 36 c. AC-Spannung Bereich Auflösung Genauigkeit ± 1.2% ± 3 Digits 200mV 100µ V ± 0.8% ± 3 Digits 10mV 200V 100mV ± 1.2% ± 3 Digits 700V Eingangsimpedanz: 10MΩ für jeden Bereich Frequenzbereich: 40 bis 400Hz Überlastschutz: 750Vrms oder 1000V ständige Spitzenspannung (außer 200mVAC-Bereich: max. 15 Sek. bei über 300Vrms). d.
- Seite 37 g. Kapazität Bereich Auflösung Genauigkeit 2000pF 20nF 10pF ± 2.5% ± 5 Digits 200nF 100pF 2µ F 20µ F 10nF h. Temperatur Bereich Temperaturbereich Auflösung Genauigkeit - 50°C bis 400°C ± 0.75% ± 3°C 1°C ± 1.5% ± 15°C 400°C bis 1000°C ±...
-
Seite 38: Batterie- Und Sicherungswechsel
6. Batterie- und Sicherungswechsel Wenn das " "-Symbol erscheint, müssen Sie einen Batteriewechsel durchführen. Vorgehensweise: 5. Trennen Sie Ihr Messgerät vom Messkreis, schalten Sie das Gerät aus und entfernen Sie die Messleitungen vom Messgerät, EHE Sie das Gehäuse öffnen, um einen elektrischen Schlag zu vermeiden. 6.
