Der Inhalt ist für folgendes Produkt gültig: • Produktname: ecoIO-Module Standard • Firmwareversion: V1.13 Zielgruppe Diese Informationen richten sich an eine elektrische Fachkraft, die nicht von ecocoach geschult werden muss, da es sich bei den beschriebenen Tätigkeiten um grundlegende elektrische Kenntnisse handelt. Inhalt und Zweck Diese Informationen beschränken sich auf die Montage, Installation, Inbetriebnahme und die... -
Seite 6: Warnhinweise Und Kategorien
1 Zu diesem Inhalt Warnhinweise und Kategorien Warnhinweise müssen unbedingt beachtet werden und sind daher besonders gekennzeichnet. Sie enthalten Informationen zu Personen- und Sachschäden, damit Unfälle und Schäden vermieden werden. GEFAHR Bezeichnet eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen kann. -
Seite 7: Grundlegende Sicherheitshinweise
Montage und Installation des Produktes dürfen nur durch Fachkräfte und nur im spannungsfreiem Zustand erfolgen (siehe Kapitel 1.2). Die Installation darf nur an Orten erfolgen, die die von ecocoach genannten klimatischen und technischen Bedingungen erfüllen. ecocoach haftet nicht für Schäden, die durch unsachgemäße Handhabung oder fehlerhafte Installation entstehen. -
Seite 8: Service, Wartung Und Support
Schaltungen von Licht (LED), Steckdosen, etc. Durch unsachgemässes Anschliessen besteht die Gefahr einer Beschädigung der Relais und der Platine. Beschriftung auf dem ecoIO-Module Standard beachten (siehe Kapitel 6.2). ACHTUNG Die einzelnen Kontakte o1-o26 sind für Spannungen von 12-250 V AC ausgelegt (Gleichstromschaltvermögen siehe Kapitel 6.3). -
Seite 9: Umweltschutz
2 Grundlegende Sicherheitshinweise Umweltschutz Die Produkte von ecocoach werden unter der Berücksichtigung des Ökodesigns gestaltet, um deren Auswirkungen auf die Umwelt möglichst gering zu halten. Folgende Merkmale werden beim Design der Produkte als Standard betrachtet: • Die Produkte von ecocoach bestehen aus hochwertigen Materialien, um die Lebensdauer deren zu maximieren. -
Seite 10: Produktbeschreibung

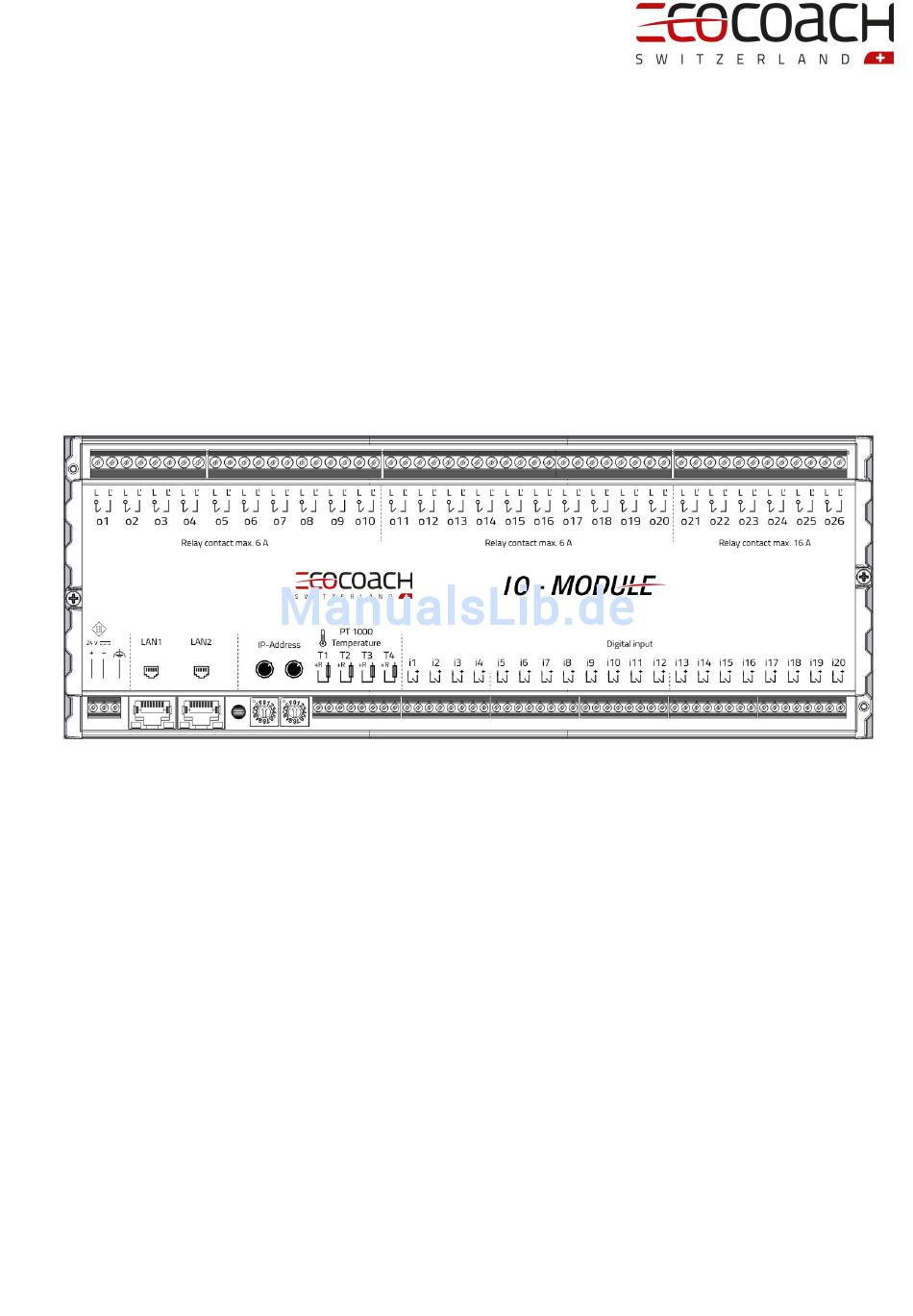

Produktbeschreibung Im Folgenden sind Informationen zum Produkt zu finden. Übersicht Das ecoIO-Module Standard ist eine Erweiterung für die Beckhoff-Steuerung, über das die Ein- und Ausgänge der installierten Produkte mit der Beckhoff-Steuerung verbunden werden. Abbildung 1: Bestückung des ecoIO-Module Standard in der Übersicht Die Installation des ecoIO-Module Standard erfolgt als Innenraumaufstellung auf einer Hutschiene mit der Schutzart IP20 (siehe Kapitel 4.3). -
Seite 11: Technische Daten
3 Produktbeschreibung Technische Daten ACHTUNG Für die Stromversorgung dürfen nur Netzteile verwendet werden, die folgende Anforderungen erfüllen: LPS (Limited Power Source) und SELV (Safety Extra Low Voltage) entsprechend IEC/EN/UL/CSA 60950-1 oder ES1 und PS1 entsprechend IEC/EN/UL/CSA 62368-1. Eingänge Spannungsversorgung Gleichstrom 24 V DC, 14 W Funktionserdung Netzwerk... - Seite 12 0,25 ... 1,5 mm Kunststoffkragen Feindrahtiger Leiter mit Aderendhülse ohne 0,25 ... 2,5 mm Kunststoffkragen Abisolierlänge 9 ... 10 mm / 0.35 ... 0.39 inch Abbildung 2: Masse ecoIO-Module Standard in mm, Draufsicht Abbildung 3: Masse ecoIO-Module Standard in mm, Seitenansicht TM_ecoIO-ModuleStandard_1.1_de...
-
Seite 13: Drehschalter
3 Produktbeschreibung Drehschalter Das ecoIO-Module Standard verfügt über zwei Drehschalter, über die der hintere Teil der IP-Adresse (Hostanteil, siehe Beispiel „123“) eingestellt wird. Der vordere Teil der IP-Adresse (Netzanteil, siehe Beispiel „10.20.0. “ ) wird über das Netzwerk vom DHCP-Server bezogen (siehe Kapitel 4.3). -
Seite 14: Signalisierung Der Led
3 Produktbeschreibung Signalisierung der LED Die LED zeigt die unterschiedlichen Zustände des ecoIO-Module Standard an. Signalisierung Beschreibung Fehlerbehebung der LED blinkt rot, schnell Es liegt ein Hardware-Fehler vor. Bitte den Support kontak- tieren. blinkt orange, Der Drehschalter wurde geändert und der Wert Drehschalter auf einen gül-... -
Seite 15: Installation Und Inbetriebnahme
Die IP-Adresse ist bekannt (liefert das Bestelltool). Das ecoIO-Module Standard befindet sich in einem Netzwerk, in dem ein DHCP-Server vorhanden ist. INFORMATION Ist kein DHCP-Sever im Netzwerk vorhanden kann das ecoIO-Module Standard nicht in Betrieb genommen werden. Drehschalter einstellen INFORMATION Eine gültige IP-Adresse liefert das Bestelltool oder kann frei gewählt werden. -
Seite 16: Ecoio-Module Standard Installieren Und In Betrieb Nehmen
Das ecoIO-Module Standard muss geerdet sein. INFORMATION Das ecoIO-Module Standard muss nach IP20 geschützt sein. Die Drehschalter sind eingestellt. 1. Das ecoIO-Module Standard im geschützten Innenbereich auf die Hutschiene aufsetzen. 2. Die Eingänge T1-T4 anschliessen. ACHTUNG Keine externe Spannung an die Eingänge T1-T4 anschliessen. - Seite 17 Standard in Reihe geschaltet werden. Der Hostanteil erstreckt sich von 0-255. INFORMATION Wird die Position der Drehschalter verändert, während sich das ecoIO-Module Standard am Stromnetz befindet, startet das ecoIO-Module Standard nach ca. 10 Sekunden neu und sucht im Netzwerk nach einem DHCP-Server. INFORMATION Durch die neue Adresse wird die Verbindung zwischen der SPS und dem ecoIO-Module Standard unterbrochen.
-
Seite 18: Entsorgung
Entsorgung von Altgeräten ecocoach legt hohen Wert auf ein umweltgerechtes Recycling. Beim Kauf unserer Produkte ist die Entsorgungsgebühr bereits inbegriffen und der Konsument zur kostenlosen Rückführung von elektrischen und elektronischen Altgeräten an den Verkäufer, den Hersteller oder die zuständige lokale Entsorgungsstelle verpflichtet. -
Seite 19: Anhang
6 Anhang Anhang Im Folgenden sind zusätzliche Informationen zum Produkt zu finden. Position der Drehschalter berechnen INFORMATION Der Wertebereich ist eingeschränkt: • 0 = Netzwerkadresse • 1 = Gateway • 255 = Broadcast Wert der Buchstaben: A = 10, B = 11, C = 12, D = 13, E = 14, F = 15 ... - Seite 20 6 Anhang IP-Adresse Drehschalter links Drehschalter rechts Bereich 1-254 Pos. [Hex] Pos. [Hex] TM_ecoIO-ModuleStandard_1.1_de...
- Seite 21 6 Anhang IP-Adresse Drehschalter links Drehschalter rechts Bereich 1-254 Pos. [Hex] Pos. [Hex] TM_ecoIO-ModuleStandard_1.1_de...
- Seite 22 6 Anhang IP-Adresse Drehschalter links Drehschalter rechts Bereich 1-254 Pos. [Hex] Pos. [Hex] TM_ecoIO-ModuleStandard_1.1_de...
- Seite 23 6 Anhang IP-Adresse Drehschalter links Drehschalter rechts Bereich 1-254 Pos. [Hex] Pos. [Hex] TM_ecoIO-ModuleStandard_1.1_de...
- Seite 24 6 Anhang IP-Adresse Drehschalter links Drehschalter rechts Bereich 1-254 Pos. [Hex] Pos. [Hex] TM_ecoIO-ModuleStandard_1.1_de...
- Seite 25 6 Anhang IP-Adresse Drehschalter links Drehschalter rechts Bereich 1-254 Pos. [Hex] Pos. [Hex] TM_ecoIO-ModuleStandard_1.1_de...
- Seite 26 6 Anhang IP-Adresse Drehschalter links Drehschalter rechts Bereich 1-254 Pos. [Hex] Pos. [Hex] TM_ecoIO-ModuleStandard_1.1_de...
-
Seite 27: Verdrahtungsbeispiel
6 Anhang Verdrahtungsbeispiel TM_ecoIO-ModuleStandard_1.1_de... -
Seite 28: Informationen Von Zulieferern
6 Anhang Informationen von Zulieferern Die folgenden Informationen sind Auszüge aus Dokumenten eines Zulieferers. 6.3.1 Ausgänge o1-o11 INFORMATION Die Originaldokumente sind zu finden unter www.findernet.com. Kontakte Finder Serie 32 Anzahl der Kontakte 1 Schliesser Max. Dauerstrom/max. Einschaltstrom 6/15 A Nennspannung/max. Schaltspannung 250/400 V AC Max. -
Seite 29: 6.3.2 Ausgänge O11-O21
6 Anhang 6.3.2 Ausgänge o11-o21 INFORMATION Die Originaldokumente sind zu finden unter www.findernet.com. Kontakte Finder Serie 34 Anzahl der Kontakte 1 Wechsler Max. Dauerstrom/max. Einschaltstrom 6/10 A Nennspannung/max. Schaltspannung 250/400 V AC Max. Schaltleistung AC1 1500 VA Max. Schaltleistung AC15 (230 V AC) 300 VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,185 kW... -
Seite 30: 6.3.3 Ausgänge O21-O26
6 Anhang 6.3.3 Ausgänge o21-o26 INFORMATION Die Originaldokumente sind zu finden unter www.findernet.com. Kontakte Finder Serie 43 Anzahl der Kontakte 1 Schliesser Max. Dauerstrom/max. Einschaltstrom 16/25 A Nennspannung/max. Schaltspannung 250/400 V AC Max. Schaltleistung AC1 4000 VA Max. Schaltleistung AC15 (230 V AC) 750 VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC) Max.
