Seite 2

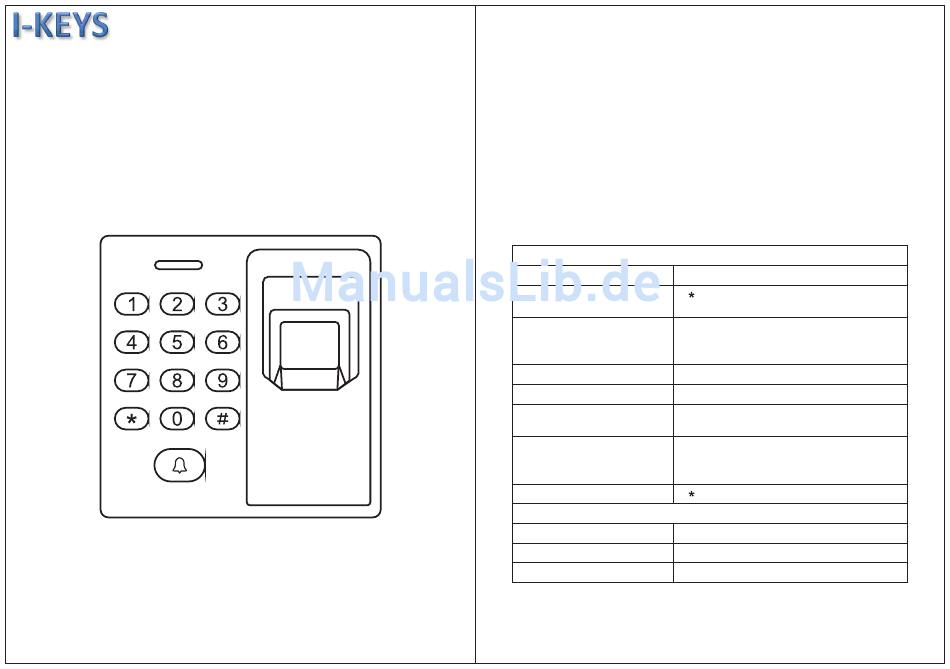

Relais One (NO, NC, Common) Einstellbare Relaiszeit 1 - 99 Sekunden (Standard 5 Sekunden) Das F6 ist ein kompaktes Standalone Zutrittskontrollgerät. Es unterstützt Fingerprint, RFID- Belastung Relsikontakte max. 2 A Transponder und PIN-Codes. Die Wiegand-Schnittstelle ermöglicht die Anbindung an separate Tür-Controller. Über die USB-Speicherstick ist eine Datensicherung der eingelernten Daten und eine Kopie auf andere F6 möglich.
Open Gelb 0V Masse Schwarz Braun D-In Türkonakt Hellgrün Bell Schaltkontakt Türklingel Bell Schaltkontakt Türklingel Rosa Weiss Wiegand D1 zum externen Controller Wiegand D0 zum externen Controller Dunkelgrün Die Diode1N4007 wird benötigt um die Relaiskontakte des F6 zu schützen. Achtung:...
PROGRAMMIERUNG Programmierung 1 --------------- Fingerprints, Transponder und PIN-Codes GENERELLE INFORMATIONEN · Speicherplatz: Um den Überblick zu behalten, vergeben Sie für jeden Fingerabdruck, Transponder oder PIN-Code eine Speicherplatznummer. Für den Speicherplatz können alle Zahlen von 1 - 9999 (ohne führende Nullen) verwendet werden. ·...
PIN-CODES HINZUFÜGEN Der PIN Code (6-8 Ziffern) muss mit Speicherplatz im Gerät gespeichert werden. Für die Türöffnung geben Sie nach der Speicherung: Speicherplatz#PIN-Code# am F6 ein. Programmierschritt Tastatureingabe Programmierschritt Tastatureingabe 1. Programmiermodus starten (Master Code) # 1. Programmiermodus starten (Master Code) # 2.
1. Benutzer Funktionen: 4. Nutzung als Wiegand Leser in Verbindung mit einem Türcontroller Öffnen der Tür: Das F6 sendet die Speicherplatznummer von eingelernten Fingerprints und PIN-Codes Fingerprint Benutzer Finger auf den Sensor drücken und alle Transpondernummern (egal ob eingelernt oder nicht eingelernt)
Beispiel: Speicherplatz: 56, PIN-Code: 123456 Eingeben: 56 # 123456 #, gesendet wird: 56 Übertragung Fingerprint Das F6 überträgt die Geräte ID und den Speicherplatz nach erkennen eines eingelernten Fingerabdrucks. Format: Geräte ID + Speicherplatznummer Beispiel: Fingerprint Speicherplatznummer ist 123, die Geräte-ID ist 210 Finger aufdrücken, gesendet wird: 21000123...
