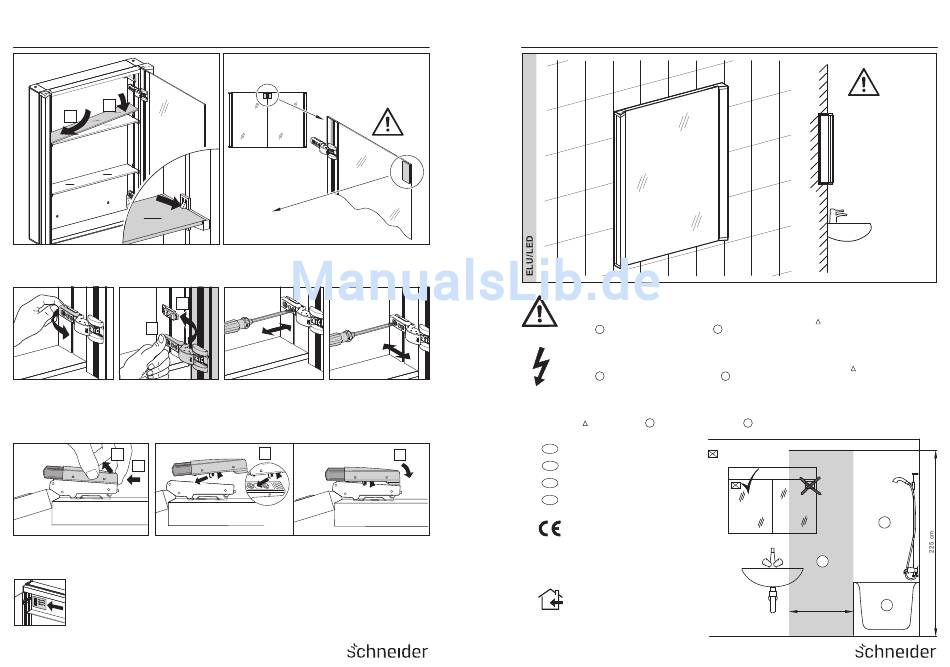

Schneider ELUALINE Montageanleitung

Montage-Anleitung
Instructions de montage
Assembling instructions
13
2
1
Spiegeltüre/Scharnier - Porte à miroir/charnière - Mirror door/hinge
1
2
click
Demontage - Démontage - Montage - Assemblage -
Disassembly Assembly
Türdämpfer - Amortisseur de porte - Soft door closure
2
1
Montage - Assemblage - Assembly
Demontage - Démontage - Disassembly
Pflegehinweis beachten.
Observez le conseils d'entretien.
Follow care tips.
Änderungen vorbehalten - Sous réserve de modifications - Alterations are reserved
694.302 06.18/D
ELUALINE
Montage Spiegeltüre
Assemblage porte à miroir
Assembly mirror door
ELU 100 - 130
Magnetgehäuse oben
Logement d'aimant en haut
Magnetic housing on top
Seitenverstellung - Réglage Tiefenverstellung - Réglage
latéral - Lateral setting profondeur - Depth adjustment
1
2
Montage-Anleitung
Instructions de montage
Assembling instructions
Arbeiten an den elektrischen Anlagen dürfen nur von autorisierten Fachleuten nach den örtlichen Vorschriften ausgeführt
werden. Für nicht fachgerechte Installation wird jegliche Haftung abgelehnt. Die in diesem Produkt eingebauten Lichtquellen
sollen nur durch den Hersteller oder eine ähnliche qualifizierte Person ersetzt werden.
Räume mit Badewanne oder Dusche müssen mit einer FI-Schutzeinrichtung (RCD) I
Bereich
Les travaux à l'installation électrique ne doivent être effectués que par des spécialistes autorisés selon les prescriptions
locales. Si l'installation n'est pas faite par un expert nous déclinons toute responsabilité. Les sources lumineuses intégrées
dans ce produit ne doivent être remplacées que par le fabricant ou par une personne de qualification similaire.
Locaux avec baignoire ou douche doivent être protégés par un dispositif de protection FI (RCD) I
Volume
Electric installation work may only be carried out by approved specialists according to the local regulations. Liability will only
be accepted by us when our products are installed by qualified engineers. The light sources incorporated in this product should
only be replaced by the manufacturer, or by another similarly well-qualified person.
Rooms with bath or shower have to be protected with residual-current-operated protective devise (RCD)
FI I n = 30mA. Volume
CH
SEV NIN 2015 1000 - 7.01
2
DE
VDE 0100 - 701
GB BS 7671 - 601
NL
NEN 1010
Dieses Produkt ist nach den
aktuellen Richtlinien geprüft.
Ce produit est examiné selon
les directives actuelles.
The product is controlled
after current guidelines.
Eignet sich nur für Innenräume
Uniquement montage intérieur
Indoor installation only
2 2
mindestens Schutzart IP X4. Bereich keine Steckdosen.
2 2
min. degré de protection IP X4. Volume des prises électriques ne sont pas permis.
2 2
min. protection IP X4. Volume no socket admitted.
= 230V / 10A
ELUALINE
Wandeinbau
UP
Unterputz-Montage
Montage en encastré
Recessed mounting
n = 30 mA gesichert sein.
n = 30mA.
1
2
IP X4
0
60 cm
