Avigilon H4VI-RO1-IR Installationsanleitung
Video-intercom mit halterung zur versenkten montage
Vorschau ausblenden
Andere Handbücher für H4VI-RO1-IR:
- Installationsanleitung (41 Seiten) ,
- Installationsanleitung (33 Seiten)
Verwandte Anleitungen für Avigilon H4VI-RO1-IR
Inhaltszusammenfassung für Avigilon H4VI-RO1-IR

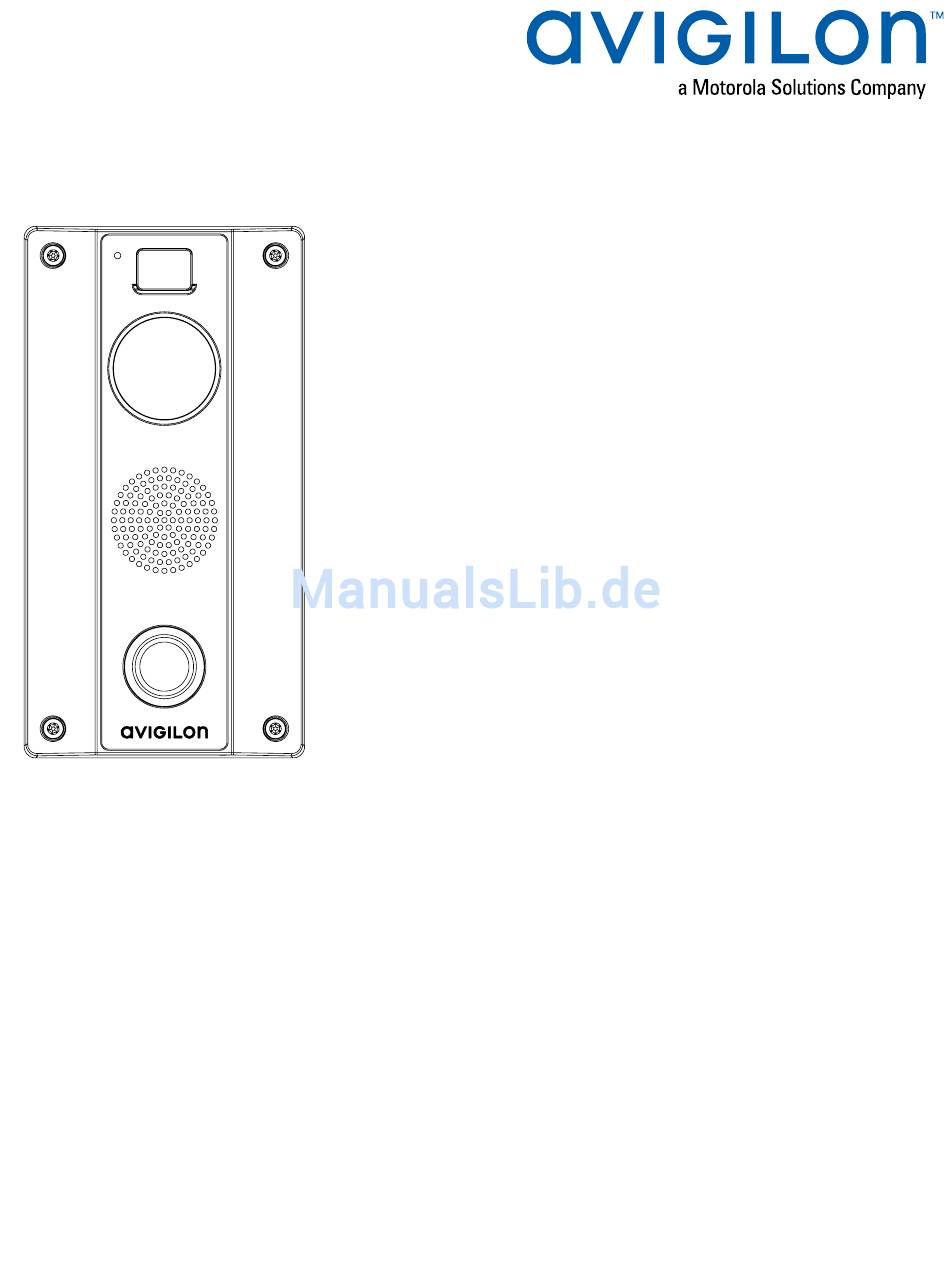

- Seite 1 Installationsanleitung Avigilon H4 Video-Intercom mit Halterung zur versenkten Montage H4VI-RO1-IR...
-
Seite 2: Wichtige Sicherheitsinformationen
Gerät beschädigt wurde (beispielsweise durch verschüttete Flüssigkeit oder heruntergefallene Gegenstände), Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie bei der Reinigung des Gehäuses keine starken Reinigungs- oder Scheuermittel. Verwenden Sie nur von Avigilon empfohlenes Zubehör. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
© 2018, Avigilon Corporation. Alle Rechte vorbehalten.AVIGILON, das AVIGILON Logo, AVIGILONCONTROL CENTER und ACC sind Marken der Avigilon Corporation. ONVIF ist eine Marke von Onvif, Inc. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. Das Fehlen der Symbole™... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht der Abdeckung Rückansicht Unteransicht Installation Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Verwenden der Platte zur versenkten Montage Verkabelung des Video-Intercoms mit einem Türöffner Vorbereitung der Kabel Installieren des Video-Intercom auf der Montageplatte Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Konfigurieren der Kamera Weitere Informationen Verbindungsstatus-LED-Anzeige... -
Seite 6: Überblick
Überblick HINWEIS: Achten Sie darauf, die Kamera nicht zu verkratzen. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. Die Schutzabdeckungen müssen auf dem Dome der Kamera verbleiben, bis die Installation abgeschlossen ist. Ansicht der Abdeckung 1. Mikrofon Wird zur Kommunikation mit dem Bediener verwendet. 2. - Seite 7 6. LED-Ring Stellt Informationen zum Gerätestatus bereit. Weitere Informationen finden Sie unter Blinkmuster der Anruftaste-LED auf Seite 25. 7. Manipulationssichere Schrauben Unverlierbare TORX-Schrauben, die zur Befestigung des Video-Intercom auf Adapterplatten oder Oberflächenmontageadaptern verwendet werden (Zubehör separat erhältlich). Ansicht der Abdeckung...
-
Seite 8: Rückansicht
Rückansicht Abbildung 1: Hinweis: Die Teile 1, 2 und 3 sind durch eine Rückabdeckung geschützt, die in der obigen Ansicht nicht dargestellt wird. 1. Mikrofonschalter Aktiviert oder deaktiviert das Mikrofon. 2. MicroSD-Kartensteckplatz Geeignet für eine MicroSD-Karte zur integrierten Speicherung. Rückansicht... - Seite 9 3. Firmware-Reset-Taste Setzt das Video-Intercom zurück. Weitere Informationen finden Sie unter Auf Werkseinstellungen zurücksetzen auf Seite 26. 4. Manipulationserkennungsschalter Erkennt, ob die Kamera manipuliert wurde. Wird zusammen mit dem optionalen Sicherheitsrelaiszubehör verwendet. Rückansicht...
-
Seite 10: Unteransicht
Unteransicht Abbildung 2: Hinweis: Die Teile 1, 2, 3, 4 und 5 sind durch eine Rückabdeckung geschützt, die in der obigen Ansicht nicht dargestellt wird. 1. Externe Stromquelle ErmöglichtdasAnschließeneinerexternenStromquelle,wennPower-over-Ethernet(PoE)nichtverfügbarist. 2. Verbindungsstatus-LED-Anzeige Enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter Verbindungsstatus- LED-Anzeige auf Seite 24. -
Seite 11: Installation
Nr. 1 Kreuzschlitzschraubendreher – zum Anbringen der hinteren Abdeckplatte am Video-Intercom. Bohrer – zum Bohren von Montagelöchern und Kabeleingangsöffnungen in die Montagefläche, falls erforderlich. Lieferumfang der Kamera Überprüfen Sie Ihr Kamerapaket auf folgenden Inhalt: Avigilon H4 Video-Intercom (H4VI-RO1) Montageschablonenaufkleber Vier Schrauben und Dübel für massives Mauerwerk Tüllenstanzwerkzeug T20 Sicherheits-Torx-Schlüssel... - Seite 12 Bei Installation in eine vertikal montierte 4-fach-Verteilerdose (nicht im Lieferumfang enthalten): 1. Ziehen Sie die Kabel durch die Verteilerdose. 2. Schrauben Sie die Schrauben in die 4 inneren Montagelöcher ein. Stellen Sie sicher, dass der Pfeil auf der Platte zur versenkten Montage nach oben zeigt. Verwenden der Platte zur versenkten Montage...
- Seite 13 Bei Installation der Platte zur versenkten Montage auf einer ebenen Fläche: 1. Verwenden Sie die Montageschablone, um 4 Löcher an den richtigen Stellen zu bohren und installieren Sie die Dübel. 2. Bohren Sie ein Loch in die Wand, das mindestens die Abmessungen der gestrichelten Linien auf der Montageschablone hat.
- Seite 14 3. Ziehen Sie die Kabel durch die Montageplatte. Verwenden der Platte zur versenkten Montage...
- Seite 15 4. Befestigen Sie die Montageplatte über die 4 äußeren Montagelöchern mit den mitgelieferten Schrauben an der Wand. Stellen Sie sicher, dass der Pfeil auf der Montageplatte zu Ihnen und nach oben zeigt. Verwenden der Platte zur versenkten Montage...
-
Seite 16: Verkabelung Des Video-Intercoms Mit Einem Türöffner
Verkabelung des Video-Intercoms mit einem Türöffner VORSICHT — Wenn Sie das optionale Sicherheitsrelais installieren, um die Sperre zu aktivieren, wenn Manipulationen an der Video-Sprechanlage festgestellt werden, lesen Sie die Anschlusspläne im Installationshandbuch — AvigilonSicherheitsrelais für Video-Intercom. Teile A. Türöffner B. 60 V Freilaufdiode (die Kathode ist mit dem + Draht verbunden und die Anode mit dem – Draht) C. -
Seite 17: Vorbereitung Der Kabel
Vorbereitung der Kabel 1. Entfernen Sie die hintere Abdeckplatte und entnehmen Sie das Tüllenstanzwerkzeug aus dem Zubehörsatz. 2. Positionieren Sie das Tüllenstanzwerkzeug über dem Ende des RJ45-Ehternetkabels. 3. Schieben Sie das Kabel durch die Tülle in der hinteren Abdeckplatte. Wenn Sie eine externe Stromquelle oder E/A verwenden, ziehen Sie die Laschen aus den Tüllen und führen Sie die Kabel durch die kleineren Löcher in der Tülle. -
Seite 18: Installieren Des Video-Intercom Auf Der Montageplatte
5. Entfernen Sie nach Abschluss des Verfahrens das Tüllenstanzwerkzeug. Installieren des Video-Intercom auf der Montageplatte HINWEIS: Zerkratzen oder berühren Sie die Dome-Kuppel nicht. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. - Seite 19 Montieren Sie nach der Installation der Montageplatte und der Vorbereitung der Kabel das Kameragehäuse folgendermaßen auf der Montageplatte: 1. Verbinden Sie die durch die hintere Abdeckplatte gezogenen Kabel mit den entsprechenden Kameraanschlüssen. Die Verbindungsstatus-LED-Anzeige leuchtet auf, sobald eine Verbindung zum Netzwerk hergestellt ist. Weitere Informationen finden Sie unter Verbindungsstatus-LED-Anzeige auf Seite 24.
- Seite 20 2. Schieben Sie die hintere Abdeckplatte zum Video-Intercom und befestigen Sie sie mit den 4 unverlierbaren Schrauben. Hinweis:Richten Sie die hintere Abdeckplatte so aus, dass die kleineren Löcher der Tülle unten liegen, bevor Sie die hintere Abdeckung anbringen. Installieren des Video-Intercom auf der Montageplatte...
- Seite 21 3. Richten Sie das Video-Intercom mit der Montageplatte aus und positionieren Sie es an der Wand. Stellen Sie sicher, dass bei der Installation keine Kabel eingeklemmt werden. Installieren des Video-Intercom auf der Montageplatte...
-
Seite 22: Zuweisen Einer Ip-Adresse
IP-Adresse im Subnetz 169.254.0.0/16. Die IP-Adresseinstellungen können mit einer der folgenden Methoden geändert werden: Webbrowser-Oberfläche des Geräts: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (z. B. die Avigilon Control Center™-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 27. -
Seite 23: Konfigurieren Der Kamera
Camera Configuration Tool konfigurieren. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zum Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Clientsoftware konfigurieren. Weitere Informationen finden Sie im Avigilon Control Center Client- Benutzerhandbuch. -
Seite 24: Verbindungsstatus-Led-Anzeige
Verbindungsstatus-LED-Anzeige Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED-Anzeige der Kamera über den Fortschritt bei der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen: Verbindungsstatus Verbindungsstatus- Beschreibung LED-Anzeige IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 25: Blinkmuster Der Anruftaste-Led
Blinkmuster der Anruftaste-LED Status Blinkmuster Anruf Zwei Lichtpulse gefolgt von einer kurzen Pause. Dies wiederholt sich, bis der Anruf angenommen wird oder das Zeitlimit überschritten ist. Anruf nicht angenommen Zweimaliges kurzes Blinken pro Sekunde, drei Sekunden lang. Anruf getrennt (ACC-Software beendet Anruf Dreimaliges kurzes Blinken gefolgt von einer kurzen Pause, nach Annahme) wird eine Sekunde lang wiederholt. -
Seite 26: Auf Werkseinstellungen Zurücksetzen
Auf Werkseinstellungen zurücksetzen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: 1. -
Seite 27: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: HINWEIS: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Benutzerhandbuch für die Weboberfläche –... -
Seite 28: Spezifikationen
Spezifikationen Kamera Objektiv 1,83 mm, F2.4, IR-korrigiert Sichtwinkel (H x V) 170 ° x 120 ° Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF® ONVIF-konform mit Version 1.02, 2.00, Profile S Sicherheit Kennwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Authentifizierung, Benutzerzugriffsprotokoll, 802.1x-Port-basierte Authentifizierung Protokolle IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Zeroconf, ARP... - Seite 29 Umgebungsdaten Betriebstemperatur -40° C bis 60 ° C (-40 ° F bis 140 ° F) Lagertemperatur -10 °C bis +70 °C (14 °F bis 158 °F) Luftfeuchtigkeit 0 – 95 % (nicht kondensierend) Zertifizierungen Zertifizierungen/Richtlinien UL, cUL, CE, ROHS, WEEE, RCM Sicherheit UL 62368-1, CSA 62368-1, IEC/EN 62368-1, IEC 62471 Umgebungs- IK10 Stoßfestigkeit, ohne Dome-Kuppel Elektromagnetische...
-
Seite 30: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Garantiebedingungen und technischer Support...
