rontec 8516 Montageanleitung
Umkleidebank form c

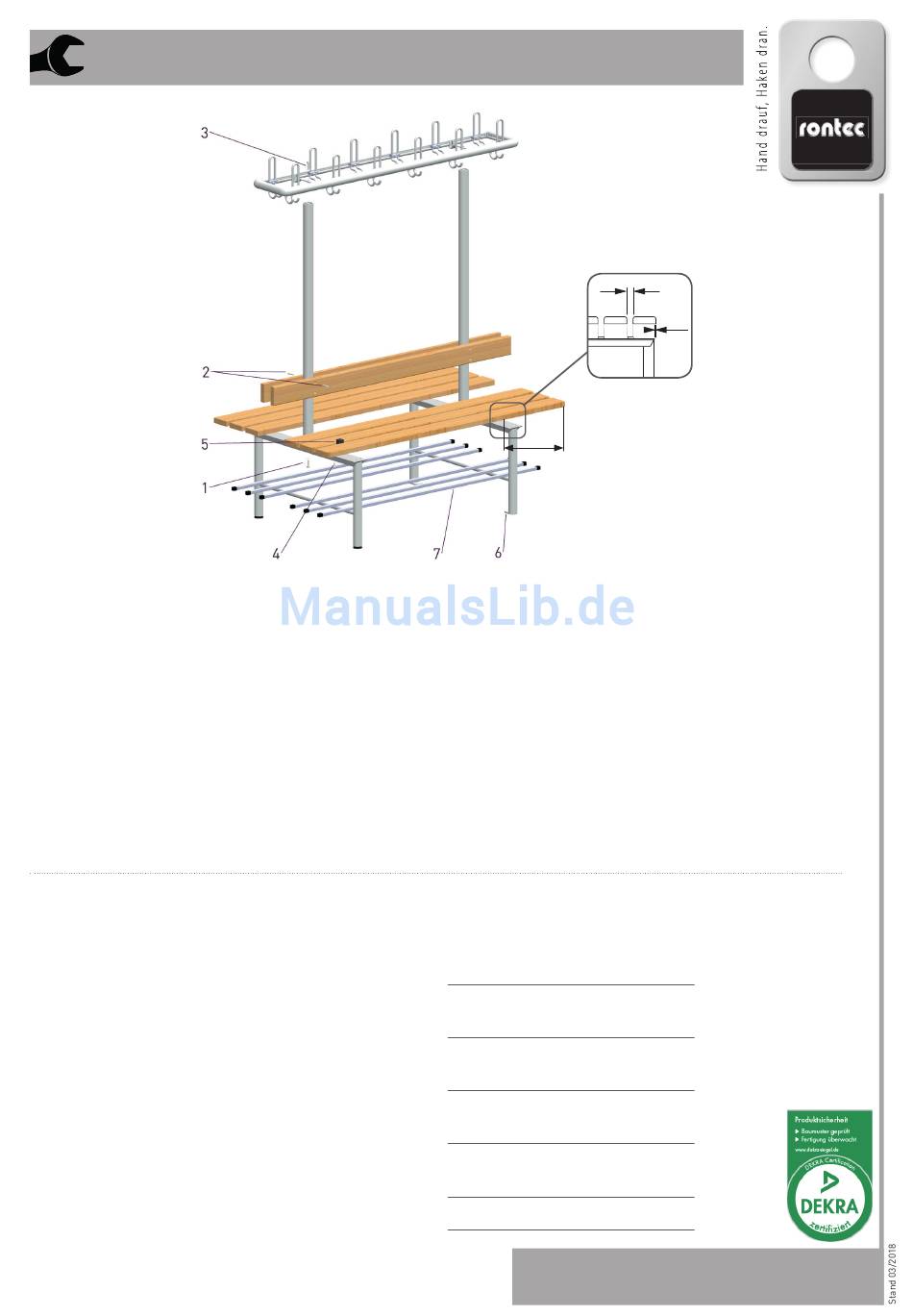

Montageanleitung
(1) Verschrauben der Standrohre mit den Sitzbankgestellen
(2) Montage der vorgebohrten Rückenlehnen an Standrohre
(3) Montage des Garderobenkranzes
(4) Befestigung der Bankauflagen mit Hilfe der Abstandhalter (5):
- 250 mm beträgt der Abstand Achse äußere Sitzbankgestelle zu Außenkante Bankauflage
- 7 mm beträgt der Abstand Vorderkante Bankauflage zu Vorderkante Sitzbankgestell
(6) In Abhängigkeit der Bodenbeschaffenheit können für die Bodenbefestigung beispielsweise
Senkkopfschrauben 6 mm Ø verwendet werden (Beschaffung bauseits).
(7) Bei einer Ausführung mit Schuhablage (Modell 8517) sind die gelieferten Schuhablagestäbe pro Seite 50 mm
kürzer als die Bankauflagen. Zur Montage sind die Schuhablagestäbe zunächst auf die Klemmbuchsen leicht
aufzulegen und auszurichten. Beim endgültigen Festdrücken (beispielsweise mit einer Wasserpumpenzange)
ist die Quertraverse vor Beschädigung (z.B Verkratzen) zu schützen. Um ein Verbiegen der Quertraversen
beim Festdrücken zu verhindern, kann bauseits eine geeignete Unterstützung (z.B. Holzklotz) verwendet
werden. Nach Festdrücken der Schuhablagestäbe können diese nicht mehr verschoben werden.
Wir haben für Sie folgendes Montagematerial für den Zusammenbau der Bänke beigelegt:
(1) und (3) Zylinderkopfschraube M8 x 30 mm
mit Federring und Scheibe
(2)
Senkkopfschraube mit ISK M6 x 33
verz. mit Hinterkopfverzahnung
(2a)
Senkkopfschraube mit ISK M6 x 30
für Rückenlehnen aus Aluminiumprofil
(4)
Holzgewindeschraube 5 x 20 mm
(z.B. Spax ®Assy)
(4a)
Halbrundkopfschraube M5 x 16 mm
für Bankauflagen aus Aluminiumprofil
(5)
Abstandhalter aus Holz 25 x 25 mm
Erforderliches Werkzeug:
Assy-Bit, Imbusschlüssel 5 und 6, evtl. 3 (für 4a)
Umkleidebank 8516/17 - Form C
Anzahl:
rontec GmbH Metallwerke
Heinrich-Hertz-Str. 13
70794 Filderstadt
25 mm
7 mm
250
mm
Tel.:
0711-77396-5
Fax:
0711-77396-99
E-Mail: info @ rontec.de
Verwandte Anleitungen für rontec 8516
Inhaltszusammenfassung für rontec 8516
- Seite 1 Montageanleitung Umkleidebank 8516/17 - Form C 25 mm 7 mm (1) Verschrauben der Standrohre mit den Sitzbankgestellen (2) Montage der vorgebohrten Rückenlehnen an Standrohre (3) Montage des Garderobenkranzes (4) Befestigung der Bankauflagen mit Hilfe der Abstandhalter (5): - 250 mm beträgt der Abstand Achse äußere Sitzbankgestelle zu Außenkante Bankauflage - 7 mm beträgt der Abstand Vorderkante Bankauflage zu Vorderkante Sitzbankgestell (6) In Abhängigkeit der Bodenbeschaffenheit können für die Bodenbefestigung beispielsweise Senkkopfschrauben 6 mm Ø verwendet werden (Beschaffung bauseits). (7) Bei einer Ausführung mit Schuhablage (Modell 8517) sind die gelieferten Schuhablagestäbe pro Seite 50 mm kürzer als die Bankauflagen. Zur Montage sind die Schuhablagestäbe zunächst auf die Klemmbuchsen leicht aufzulegen und auszurichten. Beim endgültigen Festdrücken (beispielsweise mit einer Wasserpumpenzange)
- Seite 2 Montageanleitung Umkleidebank 8516/17 - Form C Beschreibung: Umkleidebänke aus Aluminium-Systemprofilen. Oberfläche in Aluminium natur eloxiert E6/EV1 oder auf Kundenwunsch Aluminium RAL-pulverbeschichtet. Zur Bodenschonung werden höhenverstellbare Verstellgleiter eingesetzt. Die Garderobenhakenleiste hat Sicherheitshaken gemäß GUV-SR 2001 nach DIN 7917, ca. 5 Stück pro Laufmeter. Verwendung: Die Umkleidebänke sind für den normalen Sitz-Gebrauch geeignet. Eine Nutzung durch eine oder mehrere Personen, welche auf den Bänken oder Schuhablagerosten stehen und/ oder springen, ist nicht vorgesehen. Eine Beschädigung durch unsachgemäße Benutzung ist kein Grund zur Reklamation und damit kein Bestandteil der Gewährleistung.
