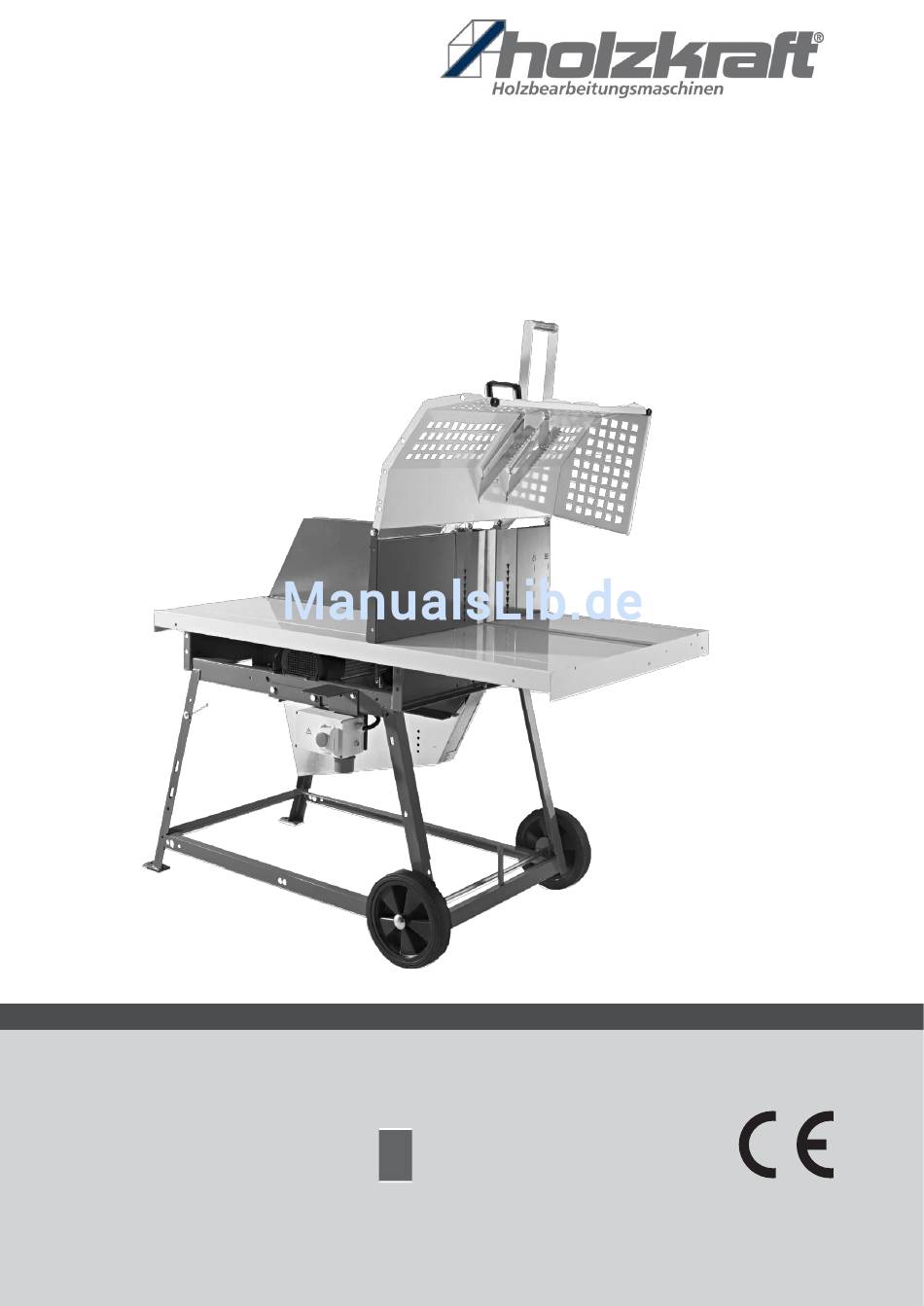

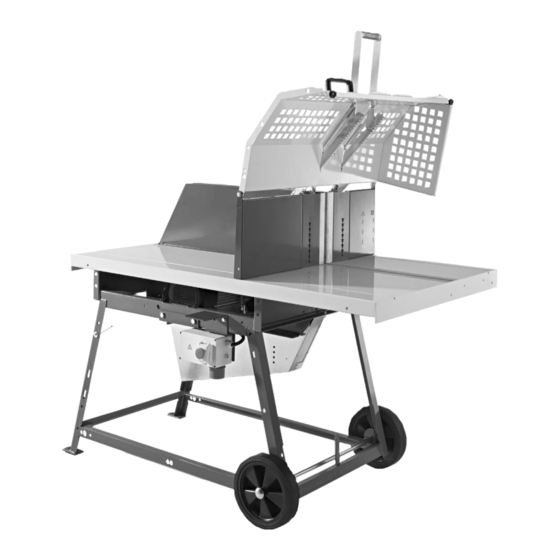

- Seite 1 5963705 HRTS 701 S - 5,2 kW 5963708 HRTS 701 S Z 5963709 HRTS 701 S ZE 5963774 HRTSR 701 S - 5,2kW 5963775 HRTSR 701 S - 6,1 kW 1905103854 Rolltischkreissäge Original-Anleitung 01/2017...
-
Seite 2: Schaltplan 400 V / 5,2 Kw Mit Endschalter
Schaltplan 400 V / 5,2 kW Connection diagram Schéma des connexions P1= 5,2 KW; P2 = 4,0 KW mit Bremsplatine 15300109 Schaltplan 400 V / 6,1 kW Komponentenliste: 1: Gehäuse K3000 2:Klibo-Schütz Uc:400V~ 7,5KW Connection diagram 3: Überlastschutz 15,0Ax0,58=8,7(9) 4:Nockenschalter Schéma des connexions 5: Motor 6:Anschluß... -
Seite 3: Technische Daten
Hersteller Lieferumfang Stürmer Maschinen GmbH Rolltischsäge komplett montiert Dr.-Robert-Pfleger Straße 26 Einmaulschlüssel D-96103 Hallstadt Arretierungsstift Bedienungsanweisung Technische Daten Maschine HRTS 701S HRTSR 701S HRTSR 701S HRTS 701SZ HRTS 701SZE Artikelnummer 5963705 5963774 5963775 5963708 5963709 Gesamtlänge 1420 1460 1460 1550 1550 Gesamtbreite Gesamthöhe... -
Seite 4: Allgemeine Hinweise
Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen der Maschine sicher, fachgerecht und wirtschaftlich arbeiten, und nur Original-Holzkraft-Teile. Ersatzteile erhalten Sie bei wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzei- Ihrem Fachhändler. ten verringern und die Zuverlässigkeit Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Lebensdauer der Maschine erhöhen. - Seite 5 Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- Inbetriebnahme mungsgemäß. Für daraus resultierende Schäden haftet der • Die Maschine darf nur mit Original-Holzkraft-Zubehör und Hersteller nicht, das Risiko dafür trägt allein der Benutzer. Original-Werkzeugen des Herstellers genutzt werden. • Es dürfen nur Sägeblätter eingesetzt werden, die der Europäi- schen Norm EN 847-1 entsprechen.
-
Seite 6: Montage
Montage Die Maschine wird komplett montiert ausgeliefert. Entfernen Sie lediglich die mit dem roten Zettel markierte Sechs- kantschraube (A), die als Transportsicherung dient, und bewaren Sie diese sorgfältig auf. Aufstellen und justieren Bitte beachten Sie, dass Ihre Rolltischsäge auf festem Grund gera- de und standsicher aufgestellt ist. - Seite 7 Inbetriebnahme Vor der Inbetriebnahme • Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise. • Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein. • Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschalte- tem Motor durchführen. Netzstecker ziehen und Stillstand des rotieren- den Werkzeuges abwarten. •...
-
Seite 8: Elektrischer Anschluss
Handhabung des Schutzkorbes • Schutzkorb (A) aufklappen. • Schnittgut (B) auflegen. • Schutzkorb (A) schließen. • Schnittgut (B) mit Haltegriff (C) fixieren. • Tisch (D) zum Sägeblatt schieben und Schnittgut durchsägen • Tisch zurückfahren und Schutzkorb öffnen. • Schnittgut (B) nachschieben und Schutzkorb (A) wieder schließen. Elektrischer Anschluss •... - Seite 9 Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen und den örtlichen EVE- Vorschriften entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.
- Seite 10 Mit Hilfe des Absteckbolzen Tischsperre nach außen ziehen und den Tisch nach hinten schieben. Tisch vorsichtig mit beide Händen anheben. Tisch Hochschwenken bis zum Anschlag. Zum Arretieren des Sägeblattes den Absteckbolzen durch den unteren Sägeblattschutzes stecken. Das Sägeblatt mit dem mitgeliefertem Sägeblattschlüssel lösen und den Sägebblattwechsel vornehmen.
- Seite 11 Nach dem Sägeblattwechsel Schutzkorb auf den Tisch drücken und vorsichtig nach vorne abkippen. Tisch mit beiden Händen vorsichtig absetzen bis er auf der Führung aufliegt. Tisch nach vorne schieben, mit dem Absteckbolzen Tischsperre nach außen ziehen und den Tisch ganz nach vorne schieben. Zugfeder wieder einhängen.
-
Seite 12: Wartung
Wartung • Wartungs-, Instandsetzungs- und Reinigungsarbeiten sowie Funktionsstörungsbehebungen nur bei ausgeschaltetem Antrieb (Netz- stecker bzw. Zündschlüssel ziehen) vornehmen. • Keilriemenspannung nach der ersten Betriebsstunde, sowie vor jeder Inbetriebnahme prüfen. Dazu die Knebelschraube der Motor- konsole lösen. Die Konsole nach unten drücken und die Knebelschraube wieder fest anziehen. •... -
Seite 13: Original Eg-Konformitätserklärung
Original EG-Konformitätserklärung Stürmer Maschinen GmbH Dr.-Robert-Pfleger Straße 26 96103 Hallstadt Deutschland Wir, die Stürmer Maschinen GmbH erklären, dass die nachfolgend beschriebene Maschine Brennholzrolltischkreissäge HRTS 701 S / HRTSR 701 S / HRTS 701 SZ / HRTS 701 SZE , ab S.-Nr. 0101 - 1001 allen einschlägigen Anforderungen der EG-Maschinenrichtlinie 2006/42/EG entspricht. - Seite 14 Tisch / Table 05007103 15340217 89490039 02091235 10101006 02799104 02098505 15340226 02144005 05007102 15340214 15340215 13203020 02144005 02144005 02093366 02093366 15340218 02799134 02098505 15340210 15340211 02144005 02093364 02093366 02144005 15340229 05006010 02098505 02091235 02799134 15340210 15340226 05007102 02144005 04690002 02098505 15300183 04690002 15340205...
- Seite 15 HRTS 701 S 15300110 02093158 02144007 02679811 15300103 15300114 01688540 10013257 15300104 02093384 15300148 05007105 02013759 12801306 02093152 02044005 15340228 02093407 04690002 02902108 05007101 02093405 02093383 15300112 04690002 15350009 15350005 12201600 02679811 05007101 02093407 02798520 05003471 05031121 02144102 12201020 15350004 12801301 05002471 02750011...
- Seite 16 HRTSR 701 S 05003928 10615303 05002102 10614104 02093383 02679810 10301205 06510181 10301206 06510181 06510180 02093406 12801304 05012521 01688552 04093387 02679810 10615301 01047176 02144007 02093383 10013257 02679811 05007105 10311101 10301102 02093383 04690002 02750001 05007101 04690002 10615302 10301109 15350009 05007101 15340228 02093410 10614110 5,2 kW / 10648320 6,2 kW 02093366 02902108...
- Seite 17 HRTS 701 S Z...
- Seite 18 HRTS 701 S ZE...
- Seite 19 Deutschland Slovakia Nur für EU-Länder Len pre štáty EÚ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Elektrické náradie nevyhadzujte do komunálneho odpadu! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Podía európskej smernice 2002/96/EG o nakladani s použitými Altgeräte und Umsetzung in nationales Recht müssen verbrauchte elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení...
