Inhaltszusammenfassung für Viega Easytop

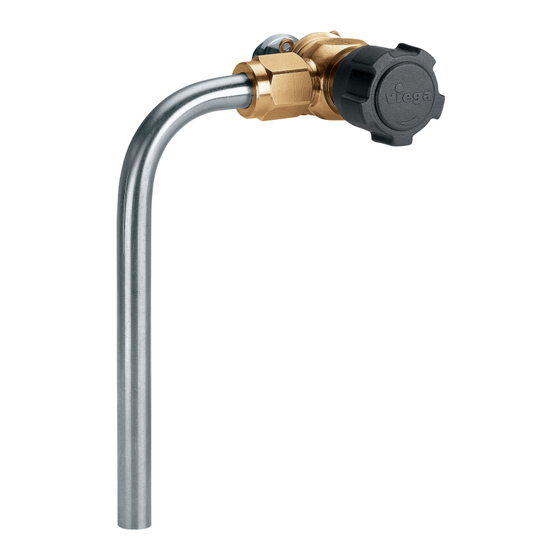

- Seite 1 Easytop-Probenahmeventil Gebrauchsanleitung für Probenahme von Trinkwasser (PWC/PWH/PWH-C) nach TrinkwV Modell Baujahr: 2223.1 ab 07/2013 de_DE...
- Seite 2 Easytop-Probenahmeventil 2 von 15...
-
Seite 3: Inhaltsverzeichnis
2.3.1 Übersicht 2.3.2 Gewindeverbindung 2.3.3 Kompatible Bauteile 2.3.4 Technische Daten Verwendungsinformationen 2.4.1 Korrosion Handhabung Montageinformationen 3.1.1 Montagehinweise 3.1.2 Benötigtes Werkzeug Montage 3.2.1 Entnahmeventil montieren 3.2.2 Betätigungseinheit montieren 3.2.3 Dichtheitsprüfung Bedienung 3.3.1 Probenahme 3.3.2 Beschilderung montieren Entsorgung Easytop-Probenahmeventil 3 von 15... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 5: Produktinformation
Planung, Ausführung, Betrieb und Trinkwasserverordnung (TrinkwV) Wartung von Trinkwasser-Installa‐ tionen Planung, Ausführung, Betrieb und DVGW-Arbeitsblatt W 551 Wartung von Trinkwasser-Installa‐ tionen Regelwerke aus Abschnitt: Medien Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser Trinkwasserverordnung (TrinkwV) Easytop-Probenahmeventil 5 von 15... - Seite 6 Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Platzierung der Probenahmeven‐ DVGW-Arbeitsblatt W 551 tile Regelwerke aus Abschnitt: Beschilderung montieren Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Verwechslungssichere Kennzeich‐ DVGW-Information TWIN Nr. 06 nung von Probenahmestellen Easytop-Probenahmeventil 6 von 15...
-
Seite 7: Bestimmungsgemäße Verwendung
Betrieb und Wartung Trinkwasser- DIN EN 806-5 Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich:... -
Seite 8: Produktbeschreibung
Produktinformation Produktbeschreibung Easytop-Systemarmaturen sind gemäß geltender Richtlinien für alle Trinkwässer einsetzbar und DVGW-zertifiziert, siehe Ä „Regelwerke aus Abschnitt: Produktbeschreibung“ auf Seite 6. Ihre Kunststoffkompo‐ nenten entsprechen der KTW-Empfehlung und den Anforderungen geltender Richtlinien. 2.3.1 Übersicht Die Easytop-Probenahmeventile entsprechen den Prüfanfor‐... -
Seite 9: Kompatible Bauteile
Easytop-Betätigungseinheit ist rückwärts kompatibel mit den alten Ent‐ nahmeventilen (Artikel609092 und 609108). Die Betätigungseinheit ist mit den Entnahmeventilen G ¼ und G ⅜ kom‐ patibel. Wenden Sie sich mit Fragen zu diesem Thema auch an das Viega Ser‐ vice Center. 2.3.4 Technische Daten Beachten Sie für die Installation des Modells folgende Betriebsbedin‐... -
Seite 10: Handhabung
Beschädigte Komponenten austauschen. Beschädigte Komponenten nicht reparieren. Verschmutzte Komponenten dürfen nicht installiert werden. 3.1.2 Benötigtes Werkzeug Für die Montage des Modells werden folgende Werkzeuge benötigt: Innensechskantschlüssel (SW 5) für Entleerungsstopfen an den Easytop-Armaturen Maulschlüssel (SW 15) Easytop-Probenahmeventil 10 von 15... -
Seite 11: Montage
G ⅜ komplett ein. Das Entnahmeventil mit einem Maulschlüssel (SW 15) eindrehen. Die Schutzkappe aufstecken. Bei der Montage den Maulschlüssel im hinteren Bereich des Ventils ansetzen, nicht an der Fixierfläche für die Betätigungseinheit. 3.2.2 Betätigungseinheit montieren Easytop-Probenahmeventil 11 von 15... -
Seite 12: Dichtheitsprüfung
(Belastungs- und Dichtheitsprüfung) durchführen. Diese Prüfung an der fertiggestellten, jedoch noch nicht verdeckten Anlage durchführen. Die allgemein anerkannten Regeln der Technik und geltende Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Dichtheitsprüfung“ auf Seite 7. Das Ergebnis dokumentieren. Easytop-Probenahmeventil 12 von 15... -
Seite 13: Bedienung
B. beflammen. Das Ventil mittels Handrad öffnen und Wasserprobe nehmen. Das Ventil nach der Probenahme mittels Handrad wieder schließen. Die Schiebehülse entsichern und Betätigungseinheit abziehen. Das Entnahmeventil in der Anlage belassen und Schutzkappe wieder aufstecken. Easytop-Probenahmeventil 13 von 15... -
Seite 14: Beschilderung Montieren
Die Beschilderung einhängen. Das Handrad wieder aufstecken. Beschilderung zwischen Entnahmeventil und Schutzkappe Die Beschilderung am Entnahmeventil montieren, wenn die Betätigungseinheit nicht vor Ort verbleibt. Die Schutzkappe von dem Entnahmeventil abziehen. Die Beschilderung einhängen. Die Schutzkappe wieder aufstecken. Easytop-Probenahmeventil 14 von 15... -
Seite 15: Entsorgung
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Easytop-Probenahmeventil 15 von 15...
