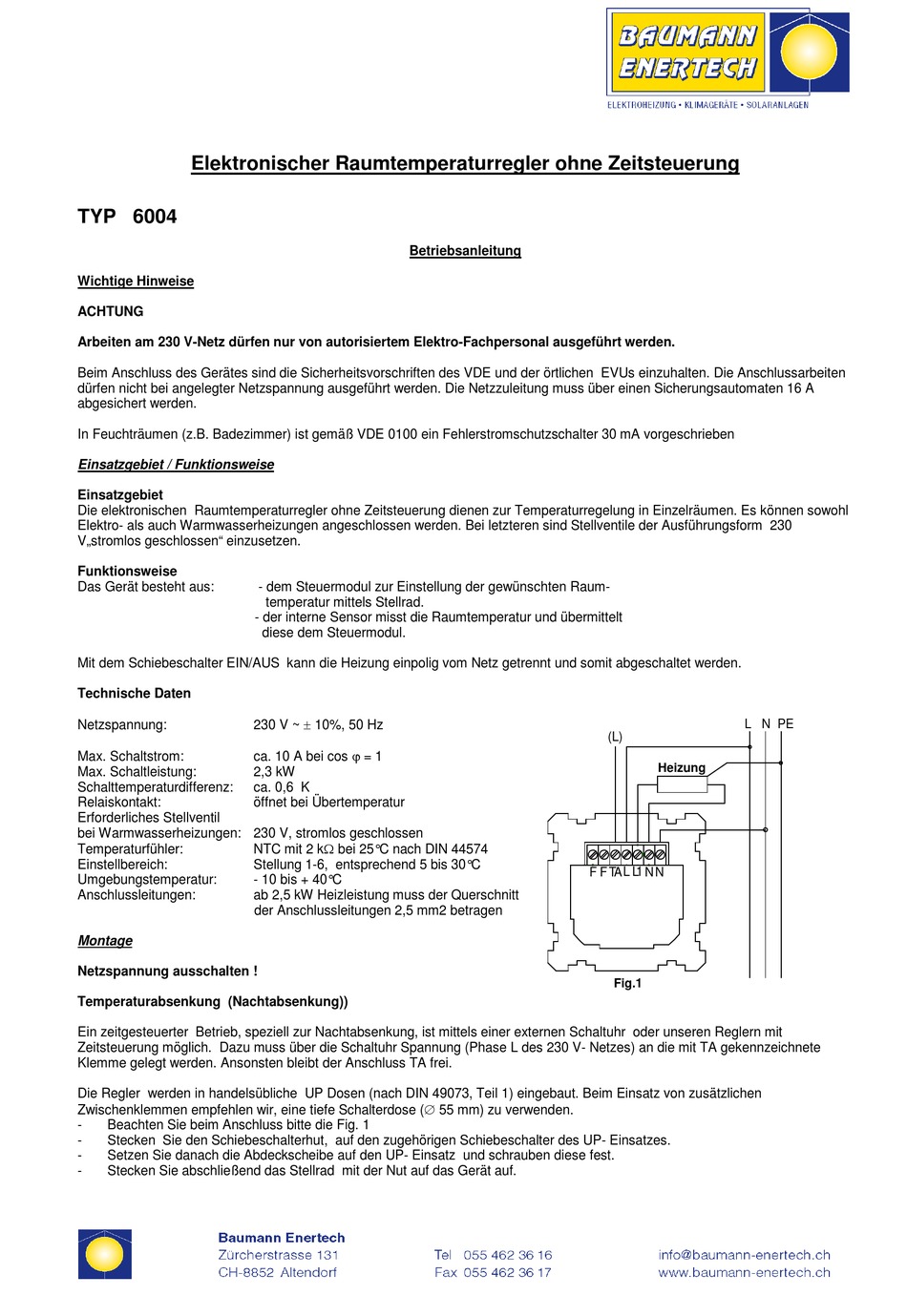

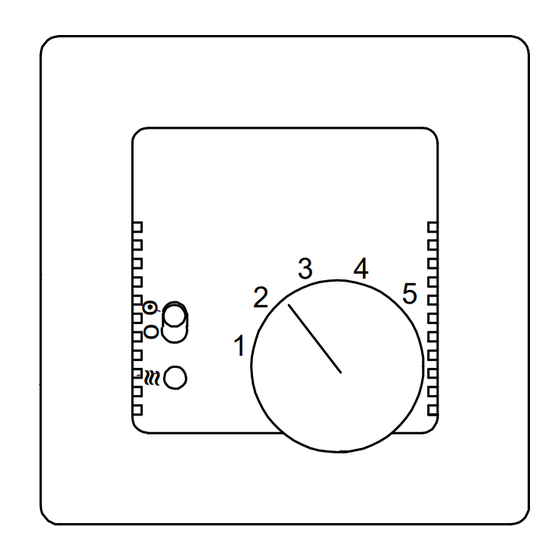

Baumann Enertech 6004 Betriebsanleitung

Elektronischer Raumtemperaturregler ohne Zeitsteuerung
TYP 6004
Wichtige Hinweise
ACHTUNG
Arbeiten am 230 V-Netz dürfen nur von autorisiertem Elektro-Fachpersonal ausgeführt werden.
Beim Anschluss des Gerätes sind die Sicherheitsvorschriften des VDE und der örtlichen EVUs einzuhalten. Die Anschlussarbeiten
dürfen nicht bei angelegter Netzspannung ausgeführt werden. Die Netzzuleitung muss über einen Sicherungsautomaten 16 A
abgesichert werden.
In Feuchträumen (z.B. Badezimmer) ist gemäß VDE 0100 ein Fehlerstromschutzschalter 30 mA vorgeschrieben
Einsatzgebiet / Funktionsweise
Einsatzgebiet
Die elektronischen Raumtemperaturregler ohne Zeitsteuerung dienen zur Temperaturregelung in Einzelräumen. Es können sowohl
Elektro- als auch Warmwasserheizungen angeschlossen werden. Bei letzteren sind Stellventile der Ausführungsform 230
V„stromlos geschlossen" einzusetzen.
Funktionsweise
Das Gerät besteht aus:
Mit dem Schiebeschalter EIN/AUS kann die Heizung einpolig vom Netz getrennt und somit abgeschaltet werden.
Technische Daten
Netzspannung:
Max. Schaltstrom:
Max. Schaltleistung:
Schalttemperaturdifferenz:
Relaiskontakt:
Erforderliches Stellventil
bei Warmwasserheizungen: 230 V, stromlos geschlossen
Temperaturfühler:
Einstellbereich:
Umgebungstemperatur:
Anschlussleitungen:
Montage
Netzspannung ausschalten !
Temperaturabsenkung (Nachtabsenkung))
Ein zeitgesteuerter Betrieb, speziell zur Nachtabsenkung, ist mittels einer externen Schaltuhr oder unseren Reglern mit
Zeitsteuerung möglich. Dazu muss über die Schaltuhr Spannung (Phase L des 230 V- Netzes) an die mit TA gekennzeichnete
Klemme gelegt werden. Ansonsten bleibt der Anschluss TA frei.
Die Regler werden in handelsübliche UP Dosen (nach DIN 49073, Teil 1) eingebaut. Beim Einsatz von zusätzlichen
Zwischenklemmen empfehlen wir, eine tiefe Schalterdose ( 55 mm) zu verwenden.
- Beachten Sie beim Anschluss bitte die Fig. 1
- Stecken Sie den Schiebeschalterhut, auf den zugehörigen Schiebeschalter des UP- Einsatzes.
- Setzen Sie danach die Abdeckscheibe auf den UP- Einsatz und schrauben diese fest.
- Stecken Sie abschließend das Stellrad mit der Nut auf das Gerät auf.
Betriebsanleitung
- dem Steuermodul zur Einstellung der gewünschten Raum-
temperatur mittels Stellrad.
- der interne Sensor misst die Raumtemperatur und übermittelt
diese dem Steuermodul.
230 V ~  10%, 50 Hz
ca. 10 A bei cos  = 1
2,3 kW
ca. 0,6 K
öffnet bei Übertemperatur
NTC mit 2 k bei 25°C nach DIN 44574
Stellung 1-6, entsprechend 5 bis 30°C
- 10 bis + 40°C
ab 2,5 kW Heizleistung muss der Querschnitt
der Anschlussleitungen 2,5 mm2 betragen
L N PE
(L)
Heizung
F F T AL L 1 N N
Fig.1
