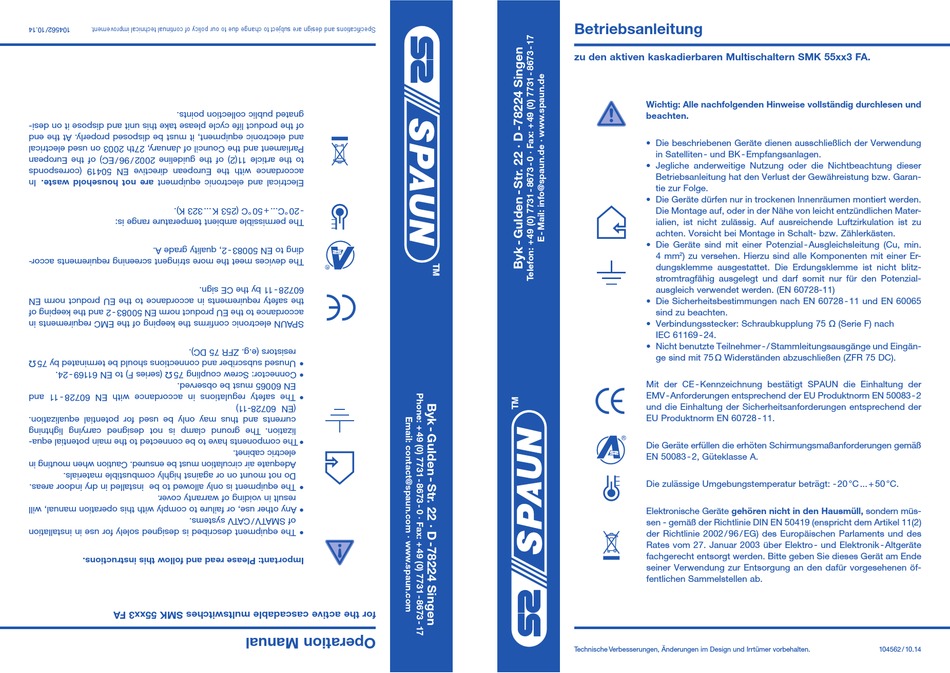

Spaun SMK 5583 FA Betriebsanleitung

Betriebsanleitung
zu den aktiven kaskadierbaren Multischaltern SMK 55xx3 FA.
Wichtig: Alle nachfolgenden Hinweise vollständig durchlesen und
beachten.
• Die beschriebenen Geräte dienen ausschließlich der Verwendung
in Satelliten - und BK - Empfangsanlagen.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieser
Betriebsanleitung hat den Verlust der Gewähreistung bzw. Garan-
tie zur Folge.
• Die Geräte dürfen nur in trockenen Innenräumen montiert werden.
Die Montage auf, oder in der Nähe von leicht entzündlichen Mater-
ialien, ist nicht zulässig. Auf ausreichende Luftzirkulation ist zu
achten. Vorsicht bei Montage in Schalt- bzw. Zählerkästen.
• Die Geräte sind mit einer Potenzial - Ausgleichsleitung (Cu, min.
4 mm 2 ) zu versehen. Hierzu sind alle Komponenten mit einer Er-
dungsklemme ausgestattet. Die Erdungsklemme ist nicht blitz-
stromtragfähig ausgelegt und darf somit nur für den Potenzial-
ausgleich verwendet werden. (EN 60728-11)
• Die Sicherheitsbestimmungen nach EN 60728 - 11 und EN 60065
sind zu beachten.
• Verbindungsstecker: Schraubkupplung 75  (Serie F) nach
IEC 61169 - 24.
• Nicht benutzte Teilnehmer - / Stammleitungsausgänge und Eingän-
ge sind mit 75  Widerständen abzuschließen (ZFR 75 DC).
Mit der CE - Kennzeichnung bestätigt SPAUN die Einhaltung der
EMV - Anforderungen entsprechend der EU Produktnorm EN 50083 - 2
und die Einhaltung der Sicherheitsanforderungen entsprechend der
EU Produktnorm EN 60728 - 11.
Die Geräte erfüllen die erhöten Schirmungsmaßanforderungen gemäß
EN 50083 - 2, Güteklasse A.
Die zulässige Umgebungstemperatur beträgt: - 20 °C ... + 50 °C.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müs-
sen - gemäß der Richtlinie DIN EN 50419 (enspricht dem Artikel 11(2)
der Richtlinie 2002 / 96 / EG) des Europäischen Parlaments und des
Rates vom 27. Januar 2003 über Elektro - und Elektronik - Altgeräte
fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende
seiner Verwendung zur Entsorgung an den dafür vorgesehenen öf-
fentlichen Sammelstellen ab.
Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten. 104562 / 10.14
