Inhaltszusammenfassung für PEAK-System Technik PCAN-Ethernet Gateway DR

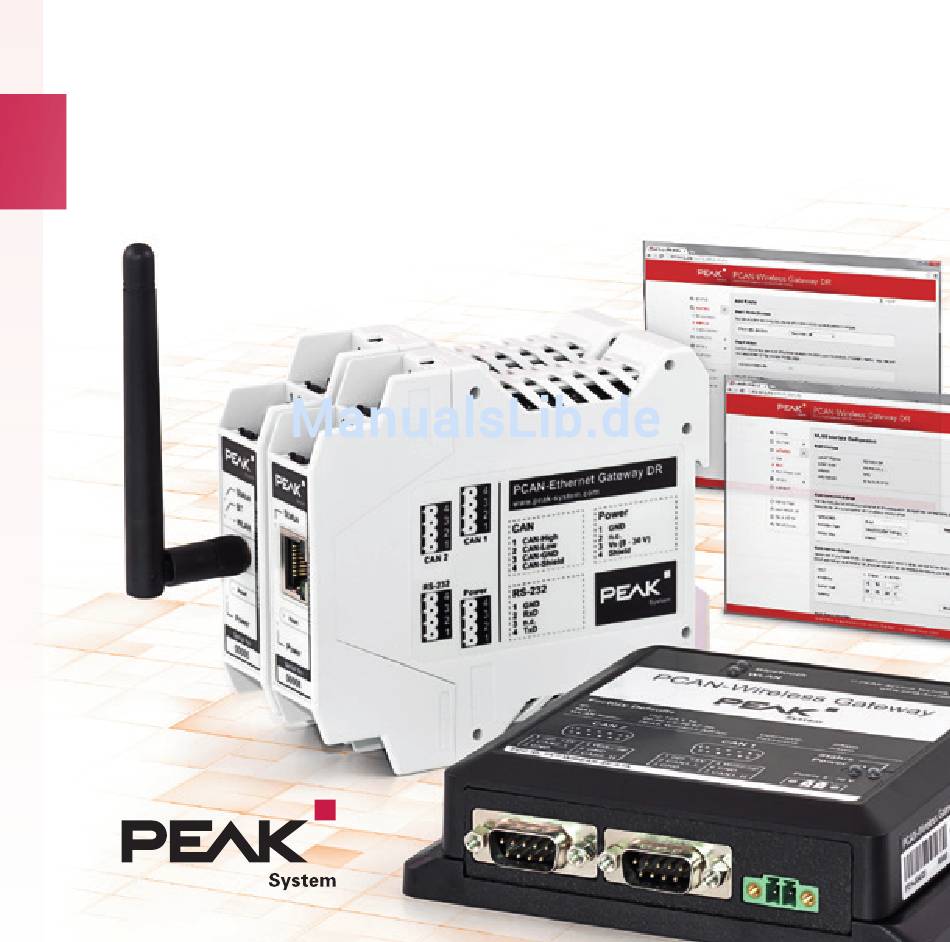

- Seite 1 PCAN-Gateway Schnellstart-Anleitung...
-
Seite 2: Vereinfachte Eu-Konformitätserklärung
PCAN-Wireless Gateway DR (IPEH-004011) PCAN-Wireless Gateway (IPEH-004020 und IPEH-004020-A) entsprechen der Richtlinie 1999/5/EG. Der vollständige Text der EU‐Konformitätserklärung befindet sich in der Dokumentation des jeweiligen Produkts. Auf der letzten Seite dieser Anleitung finden Sie entsprechende Downloadlinks. © 2018-08 PEAK-System Technik GmbH - www.peak-system.com... - Seite 3 CAN‐Shield 1 2 3 4 Anschlüsse über 4‐polige Schraubklemmenleisten Pin‐Belegung Power (Phoenix) Power: Spannungsversorgung nicht belegt (8 bis 30 V) Vbat (8 ‐ 30V) WLAN: 2,4 GHz Dipolantenne Shield 1 2 3 4 © 2018-08 PEAK-System Technik GmbH - www.peak-system.com...
- Seite 4 CAN 1 & 2: High‐Speed‐CAN‐Kanäle, Anschlüsse über Automotive‐ Pin‐Belegung Tyco Steckverbinder, 12‐polig (Tyco) Power: Spannungsversorgung (8 bis 30 V) 3, 9 CAN1‐Low 4, 10 CAN1‐High WLAN: Interne Chip‐Antenne 5, 11 CAN2‐Low 6, 12 CAN2‐High Wake‐Up © 2018-08 PEAK-System Technik GmbH - www.peak-system.com...
-
Seite 5: Grundlegende Konfiguration
Computer: Richten Sie Ihren PC mit IP‐Adressdaten ein, die den Standard‐ einstellungen des PCAN‐Gateways entsprechen (IP: 192.168.1.xxx, Subnetz‐ Maske: 255.255.255.0). IP-Verbindung für das PCAN-Ethernet Gateway DR: Verwenden Sie das mitgelieferte RJ‐45 Netzwerk Patchkabel, um das Gerät an Ihr LAN‐ Netzwerk anzuschließen. - Seite 6 Soll das PCAN‐Gateway den Datenverkehr auf dem CAN‐Bus nicht beeinflussen, also als reiner Beobachter eingesetzt werden, muss der Listen‐ Only‐Modus aktiviert werden. Sichern Sie Ihre Einstellungen für jeden Kanal mit der Schaltfläche Save Settings. © 2018-08 PEAK-System Technik GmbH - www.peak-system.com...
- Seite 7 Wenn das PCAN‐Gateway beispielsweise durch eine fehlerhafte Konfiguration nicht mehr erreichbar ist, können Sie es auf die Werks‐ einstellungen zurücksetzen, indem Sie mit einer Büroklammer länger als 5 Sekunden in das kleine Reset‐Loch drücken. © 2018-08 PEAK-System Technik GmbH - www.peak-system.com...
-
Seite 8: Anwendungsbeispiel
CAN-Bus B In diesem Anwendungsbeispiel wird der Nachrichtenverkehr von CAN‐Bus A an CAN‐Bus B über ein IP‐Netzwerk weitergeleitet. Für diese unidirektionale Datenübertragung werden zwei PCAN‐Gateways benötigt. Auf beiden muss jeweils eine Route angelegt werden. © 2018-08 PEAK-System Technik GmbH - www.peak-system.com... - Seite 9 Confirm Abschließend klicken Sie auf den Button Route, am Ende der Seite, um die Route anzulegen. Nach dem Speichern wird die Route in der Übersicht auf der Seite Routing >> Manage Routes dargestellt. © 2018-08 PEAK-System Technik GmbH - www.peak-system.com...
- Seite 10 Confirm Abschließend klicken Sie auf den Button Add Route Ende der Seite, um die Route anzulegen. Nach dem Speichern wird die Route in der Übersicht auf der Seite Routing >> Manage Routes dargestellt. © 2018-08 PEAK-System Technik GmbH - www.peak-system.com...
-
Seite 11: Abschließende Prüfung
Route auf Gateway 2 und eine Empfangs‐Route auf Gateway 1 erforderlich. Eine detaillierte Beschreibung dieses Anwendungsbeispiel ist in der Dokumentation Ihres PCAN‐Gateways enthalten. Video‐Tutorials Mit kurzen Video‐Tutorials demonstrieren wir Ihnen auf YouTube die Konfiguration und Anwendung der PCAN‐Gateways. www.youtube.com/user/peaksystemtechnik © 2018-08 PEAK-System Technik GmbH - www.peak-system.com... -
Seite 12: Software-Updates
Device >> Software Update. PCAN‐Ethernet Gateway DR Artikel‐Nr.: IPEH‐004010 Software‐Paket‐Download: www.peak-system.com/quick/DLP4010 Documentation (Deutsch): www.peak-system.com/quick/DOC4010D PCAN‐Wireless Gateway DR Artikel‐Nr.: IPEH‐004011 Software‐Paket‐Download: www.peak-system.com/quick/DLP4011 Documentation (Deutsch): www.peak-system.com/quick/DOC4011D PCAN‐Wireless Gateway Artikel‐Nr.: IPEH‐004020 & IPEH‐004020‐A Software‐Paket‐Download: www.peak-system.com/quick/DLP4020 Documentation (Deutsch): www.peak-system.com/quick/DOC4020D © 2018-08 PEAK-System Technik GmbH - www.peak-system.com...
