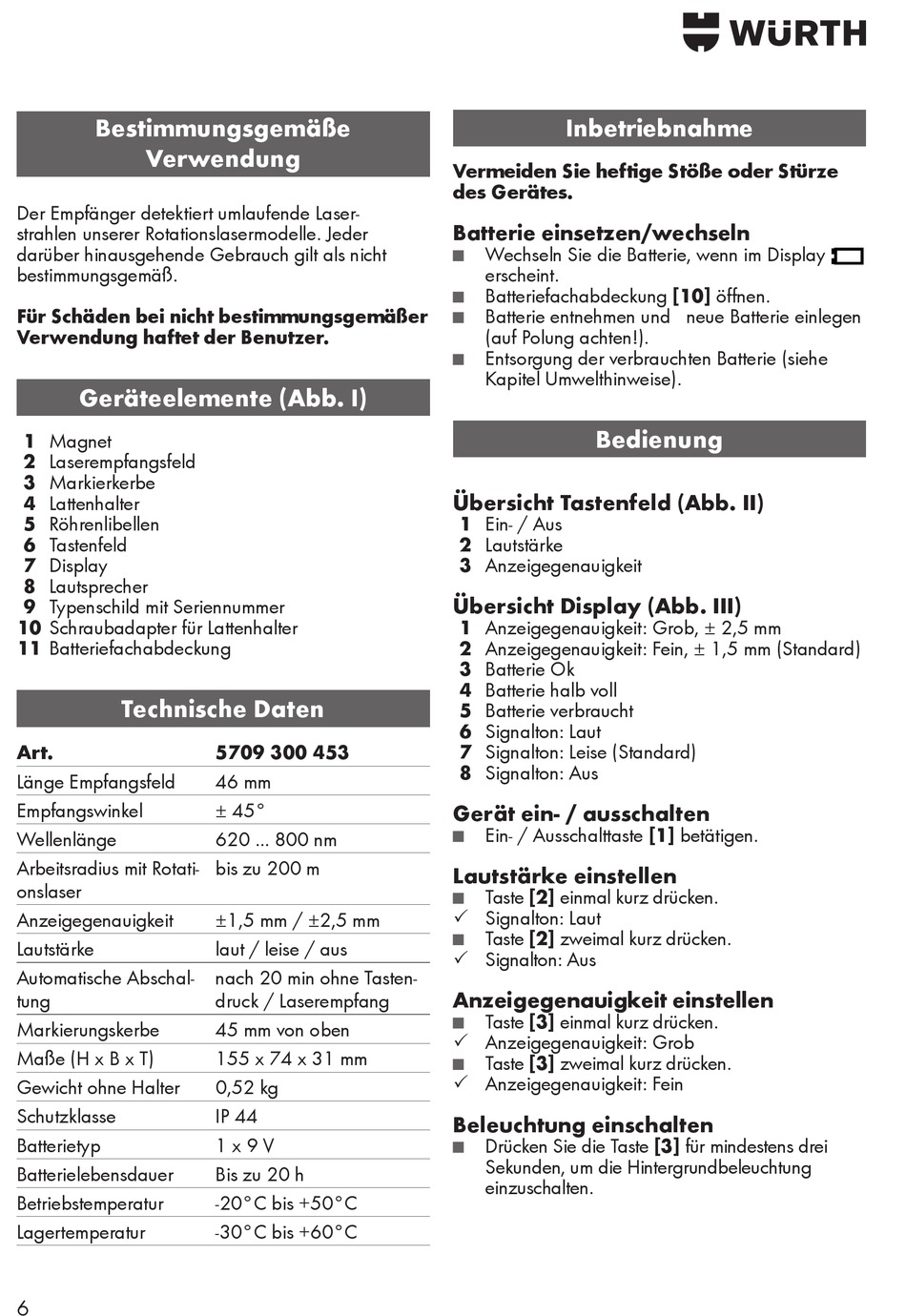

Bestimmungsgemäße
Verwendung
Der Empfänger detektiert umlaufende Laser-
strahlen unserer Rotationslasermodelle. Jeder
darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß.
Für Schäden bei nicht bestimmungsgemäßer
Verwendung haftet der Benutzer.
Geräteelemente (Abb. I)
1 Magnet
2 Laserempfangsfeld
3 Markierkerbe
4 Lattenhalter
5 Röhrenlibellen
6 Tastenfeld
7 Display
8 Lautsprecher
9 Typenschild mit Seriennummer
10 Schraubadapter für Lattenhalter
11 Batteriefachabdeckung
Technische Daten
Art.
Länge Empfangsfeld
Empfangswinkel
Wellenlänge
Arbeitsradius mit Rotati-
onslaser
Anzeigegenauigkeit
Lautstärke
Automatische Abschal-
tung
Markierungskerbe
Maße (H x B x T)
Gewicht ohne Halter
Schutzklasse
Batterietyp
Batterielebensdauer
Betriebstemperatur
Lagertemperatur
6
5709 300 453
46 mm
± 45°
620 ... 800 nm
bis zu 200 m
±1,5 mm / ±2,5 mm
laut / leise / aus
nach 20 min ohne Tasten-
druck / Laserempfang
45 mm von oben
155 x 74 x 31 mm
0,52 kg
IP 44
1 x 9 V
Bis zu 20 h
-20°C bis +50°C
-30°C bis +60°C
Inbetriebnahme
Vermeiden Sie heftige Stöße oder Stürze
des Gerätes.
Batterie einsetzen/wechseln
Wechseln Sie die Batterie, wenn im Display
■
erscheint.
Batteriefachabdeckung [10] öffnen.
■
Batterie entnehmen und neue Batterie einlegen
■
(auf Polung achten!).
Entsorgung der verbrauchten Batterie (siehe
■
Kapitel Umwelthinweise).
Bedienung
Übersicht Tastenfeld (Abb. II)
1 Ein- / Aus
2 Lautstärke
3 Anzeigegenauigkeit
Übersicht Display (Abb. III)
1 Anzeigegenauigkeit: Grob, ± 2,5 mm
2 Anzeigegenauigkeit: Fein, ± 1,5 mm (Standard)
3 Batterie Ok
4 Batterie halb voll
5 Batterie verbraucht
6 Signalton: Laut
7 Signalton: Leise (Standard)
8 Signalton: Aus
Gerät ein- / ausschalten
Ein- / Ausschalttaste [1] betätigen.
■
Lautstärke einstellen
Taste [2] einmal kurz drücken.
■
3 Signalton: Laut
Taste [2] zweimal kurz drücken.
■
3 Signalton: Aus
Anzeigegenauigkeit einstellen
Taste [3] einmal kurz drücken.
■
3 Anzeigegenauigkeit: Grob
Taste [3] zweimal kurz drücken.
■
3 Anzeigegenauigkeit: Fein
Beleuchtung einschalten
Drücken Sie die Taste [3] für mindestens drei
■
Sekunden, um die Hintergrundbeleuchtung
einzuschalten.
