Montageanleitung
Wandinstallationseinheit für
Bilbao

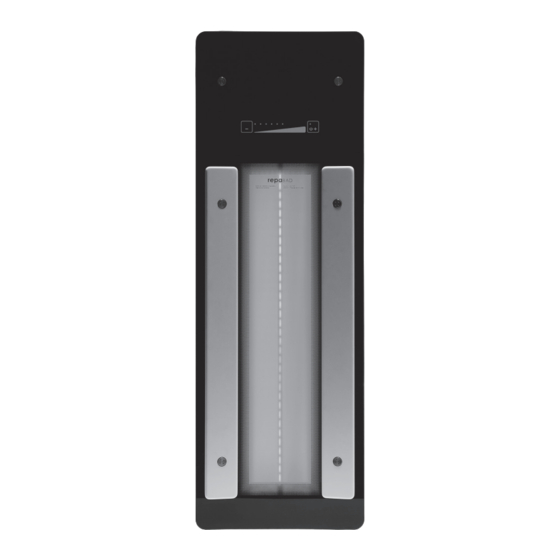

Infrarot-Duschpaneel
Lissabon
Infrarotpaneel
Diese Planungsanweisung unbedingt vor der Montage
sorgfältig lesen!
Montage nur durch ausgebildetes Fachpersonal!
Der elektrische Anschluss von Dampfbad-Komponenten
darf nur durch einen konzessionierten Elektriker erfolgen.
Lieferung vor der Montage auf Vollständigkeit und
Schäden kontrollieren!
Nur im Lieferumfang enthaltenes Befestigungsmaterial
verwenden!
Für Schäden durch nicht fachgerechte Montage, durch
Verwendung von nicht im Lieferumfang enthaltenem
Befestigungsmaterial oder Schäden an bereits montier-
ten Produkten haftet repaBAD nicht.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Repabad Bilbao
Inhaltszusammenfassung für Repabad Bilbao
- Seite 1 Elektriker erfolgen. Lieferung vor der Montage auf Vollständigkeit und Schäden kontrollieren! Nur im Lieferumfang enthaltenes Befestigungsmaterial verwenden! Für Schäden durch nicht fachgerechte Montage, durch Verwendung von nicht im Lieferumfang enthaltenem Befestigungsmaterial oder Schäden an bereits montier- ten Produkten haftet repaBAD nicht.
-
Seite 2: Inhaltsverzeichnis
2.1 Aufstellort / Platzbedarf ....................6 2.2 Bauliche Voraussetzungen ....................6 2.3 Elektroanschluss ......................7 Montageinformation der Wandinstallationseinheit (WIE) ..........8 3.1 Technische Voraussetzungen Infrarotpaneel Bilbao ..........8 3.2 Technische Voraussetzungen Infrarotpaneel Lissabon ..........9 Montage Wandinstallationseinheit (WIE)..............10 4.1 Montage Wandinstallationseinheit (WIE)..............10 4.2 Verputz- und Fliesenarbeiten ..................13 repa MONWIEInfrarotpaneel 07/2017 •... -
Seite 3: Wichtige Informationen
Wichtige Informationen Wichtige Informationen 1 Wichtige Informationen Verwendete Symbole In dieser Planungsanweisung werden folgende Symbole zur Kennzeichnung von Hinweisen verwendet: Dieser Warnhinweis macht Sie auf mögliche Gefahren aufmerksam. Dieser Hinweis macht Sie auf mögliche Gefahren für das Produkt aufmerksam. Dieser Tipp gibt Ihnen Ratschläge oder weiterführende Informationen. Sicherheitshinweise Der elektrische Anschluss des Infrarotpaneels darf nur durch einen konzessio- nierten Elektriker erfolgen. -
Seite 4: Gewährleistung
Funktion Das kompakte, frei zu positionierende Infrarotelement/-paneel passt in jede Dusche (Bilbao) bzw. in fast jedes repaBAD Dampfbad (LISSABON). repaBAD bietet ebenfalls passende Sitzmöglichkeiten wie Hocker oder Klappsitze. Bequeme Rückenlehnen sorgen für den passenden Abstand zur Infrarotquelle und garantieren so die optimale Wirkung auf den Körper. -
Seite 5: Lieferumfang
Wichtige Informationen Lieferumfang Vor Beginn der Montage den Lieferumfang unbedingt auf Beschädigung und Voll- ständigkeit überprüfen. Der Lieferumfang für die Wandinstallationseinheit besteht aus einem Packstück. Packstück Inhalt / Beschreibung Stückzahl Kleinteile / Befestigungsmaterial: Sechskantschraube DIN 933 / M8 x 20 Sechskantmutter / M8 Sechskantholzschrauben DIN 571 6 x 60 Universaldübel 8 x 52... -
Seite 6: Installationsvorgaben
Installationsvorgaben 2 Installationsvorgaben Aufstellort / Platzbedarf Die Wandinstallationseinheit (WIE) muss in der Rohphase unterputz in die Wand ein- gebaut und angeschlossen werden, Abmessungen: H/B/T - 100 x 25 x 8,5 cm. Das Infrarotelement/-paneel wird nach den Fliesenarbeiten ohne Abstand direkt an die Wandinstallationseinheit (WIE) montiert. -
Seite 7: Elektroanschluss
Installationsvorgaben Elektroanschluss Sämtliche Elektroarbeiten sind durch eine konzessionierte Elektro-Fachkraft gemäß den geltenden DIN EN Vorgaben (DIN VDE 0100 701 etc.), den länderspezifischen Vorschriften und den örtlichen EVU-Vorschriften auszufüh- ren. Es muss ein separater Stromanschluss mit separater Absicherung und separa- tem Fehlerstromschutzschalter gelegt werden. •... -
Seite 8: Montageinformation Der Wandinstallationseinheit (Wie)
Montageinformation der Wandinstallationseinheit (WIE) 3 Montageinformation der Wandinstallationseinheit (WIE) Die folgenden Einbauhinweise beziehen sich auf die Standardeinbausituation. Vorderkante Putz/Fliese beachten! Technische Voraussetzungen Infrarotpaneel BILBAO Alle Maße in cm 50 cm freies Kabelende für Infrarotpaneel In diesem Bereich wird gebohrt, bitte hier... -
Seite 9: Technische Voraussetzungen Infrarotpaneel Lissabon
Montageinformation der Wandinstallationseinheit (WIE) Technische Voraussetzungen Infrarotpaneel LISSABON Alle Maße in cm 50 cm freies Kabelende für Infrarotpaneel In diesem Bereich wird gebohrt, bitte hier keine Leitungen verlegen Leerrohr (Ø 2,5 cm) für Steuerleitung zur geplanten Position Dampfbadsteuerung Draufsicht Das Paneel ist an der Wand links oder rechts frei positionierbar. -
Seite 10: Montage Wandinstallationseinheit (Wie)
Montage Wandinstallationseinheit (WIE) 4 Montage Wandinstallationseinheit (WIE) Montage Wandinstallationseinheit (WIE) 1. Montagewinkel (2) mit Schraube (3), Unterlegscheibe (4) und Nutenstei- ne (5) an Unterputzbox (1) anbauen. 2. Unterputzbox (1) an der Wand anset- zen und senkrecht ausrichten. Abstand (a) Oberkante bauseitiger Sitz (b) zu Unterkante Unterputzbox beachten! a = 6 cm... - Seite 11 Montage Wandinstallationseinheit (WIE) 3. Bohrungen anzeichnen. 4. Bohrungen Ø 0,8 cm erstellen und Dü- bel S8 einstecken. 5. Unterputzbox (1) mit Unterlegscheiben und Schrauben anbauen. 6. Anschlussleitung Infrarotpaneel (7) in die Unterputzbox (1) verlegen. 7. Leerrohr Ø 2,5 cm (6) für Verbindungs- leitung Dampfbadsteuerung (nur bei LISSABON) anbauen.
- Seite 12 Montage Wandinstallationseinheit (WIE) 8. Stehbolzen (8) in Unterputzbox (1) ein- schrauben. Die Stehbolzen nur ca. 3 bis 4 Um- drehungen einschrauben. Sie werden nach dem Fließen auf ein genaues Maß (1,5 cm ab Au- ßenkante Fliesen) eingestellt. repa MONWIEInfrarotpaneel 07/2017 • BAD GmbH •...
-
Seite 13: Verputz- Und Fliesenarbeiten
Montage Wandinstallationseinheit (WIE) Verputz- und Fliesenarbeiten 1. Bauschutzkappe (9) auf die Stehbol- zen aufstecken und mit 4 Muttern und Unterlegscheiben anbauen. 2. Wand verputzen und abdichten. Die verputzte Wand muss entspre- chend der Vorschriften abgedich- tet werden. 3. Nach Beendigung der Verputzarbei- ten, Bauschutzkappe abnehmen. - Seite 14 Montage Wandinstallationseinheit (WIE) 5. Ausgleichrahmen mit Dichtmanschet- te und Bauschutzkappe auf die Steh- bolzen aufstecken und mit 4 Muttern und Unterlegscheiben anbauen. 6. Abdichtung Dichtmanschette (13) in die bauseitige Abdichtung einarbei- ten. 7. Fliesenarbeiten durchführen. Die Fliesen seitlich bis an die Bau- schutzkappe (12) an arbeiten.
- Seite 16 Technik - Hotline +49 (0)7024/ 94 11- 88 repa GmbH Bosslerstr. 13 –15 D - 73240 Wendlingen Tel. +49 (0)7024/ 94 11 – 0 Fax +49 (0)7024/ 94 11 – 30 e-mail: info@repabad.com www.repabad.com repa MONWIEInfrarotpaneel © 07/2017 BAD GmbH...
