Seite 27: Ce Konformitätserklärung
EMC DIRECTIVE 2004/108/EC gemäß harmonisierter Norm für Emission EN 61000-6-3:2007 Immunity EN 61000-6-1:2007 konstruiert und hergestellt wurde. Der Laser ist gemäß den folgenden Normen klassiiziert: EN 60825-1:2005 EUROPEAN ROHS DIRECTIVE 2011/65/EU Nieuwegein, in den Niederlanden, September 2013 Sébastien David Leiter Produktentwicklung und Qualität SKF TKRT 20... -
Seite 28: Sicherheitshinweise
Richten Sie den Laserstrahl niemals auf die Augen. • Öffnen Sie das Gerät unter keinen Umständen und versuchen Sie nicht, die Ausgangsleistung des Lasers einzustellen. • Alle Reparaturen dürfen nur von einer SKF Werkstatt durchgeführt werden. WARNING LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT P ≤... -
Seite 29: Beschreibung

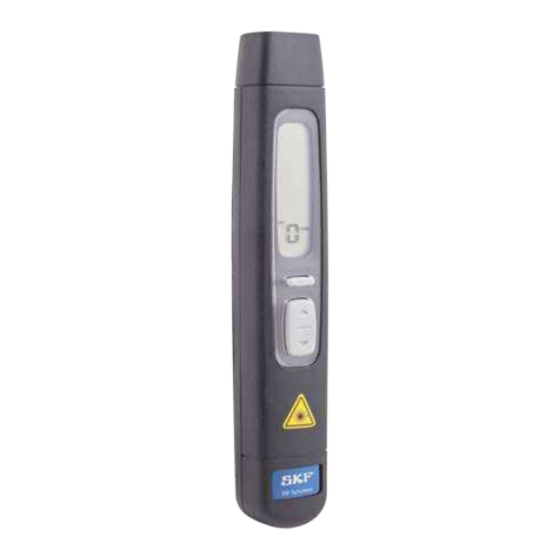

1. Beschreibung Der SKF Laser-Tachometer TKRT 20 hat ein großes, vertikales LCD Display welches bei den meisten Anwendungen sehr gut ablesbar ist. Bei diesem Gerät ist die LCD-Anzeige invertierbar wodurch die im Display angezeigten Werte weiterhin lesbar bleiben, auch wenn der Tachometer zum Beispiel nach unten in die Maschine gerichtet wird. -
Seite 30: Technische Daten
0,3 bis 1 500 m/min oder Äquivalent in Sekunden Optische Messung Drehzahlbereich 3 bis 99 999 min Genauigkeit ±0,01% des Messwerts ±1 Stelle Laser-Reichweite 50 mm bis 2 000 mm Messwinkel ±80° Laserklasse 1 integrierter Klasse-2-Laser Fern-Lasersensor TMRT 1-56 optional SKF TKRT 20... -
Seite 31: Stromversorgung
Aufbewahrungs- Temperaturbereich –10 bis +50 °C Luftfeuchtigkeit 10 bis 90%, nicht kondensierend Schutzart IP 40 Lieferumfang Kofferinhalt 1 SKF Tachometer TKRT 20 1 Satz Kontaktadapter TMRT 1-57 4 AAA-Batterien 1 Satz Relexfolie 1 Bedienungsanleitung (gedruckt) 1 Kalibrierungszertiikat SKF TKRT 20... -
Seite 32: Standardeinstellung: Drehzahlmodus, Ohne Autoranging
Letzter Drehzahlmesswert bleibt im Display 1 Minute lang angezeigt. • An-Taste drücken, um die Anzeige zu nullen bzw. eine weitere Messung vorzunehmen. • Nach dem Loslassen der An-Taste bleibt der gemessene Wert eine Minute im Display stehen, das Gerät schaltet sich automatisch aus. SKF TKRT 20... -
Seite 33: Drehzahlmessung Mit Kontaktadapter Umdrehungen Pro
Durchschnittsgeschwindigkeitsmodus - dieser Modus liefert einen laufenden Mittelwert der jeweils acht letzten Messwerte. • Auf-Taste ohne Unterbrechung drücken. • Laser auf das ‘Ziel’ richten. Sicherstellen, dass das ‘Ziel’ Zeichen unten auf dem Display erscheint. • Messung durchführen. SKF TKRT 20... -
Seite 34: Erfassung Von Höchst- Und Mindestgeschwindigkeitswerten - Mx, Mn
Beim angezeigten Wert kann zwischen den äquivalenten Werten in Meter, Fuß, Yard gewechselt werden. Zählen geschieht nach Drücken der Programm-Taste. Das Instrument errechnet den jeweiligen Messwert automatisch. Anmerkung: Maßeinheiten werden wie ursprünglich programmiert gespeichert - z. B. in Meter SKF TKRT 20... -
Seite 35: Zeit- Intervallmessung - Int
Display - samt Symbolen - um 180 Grad invertiert. 3.12 Fern-Messwertaufnehmer • Am TKRT 20 kann ein Fern-Messwertaufnehmer angeschlossen werden, Bezeichnung TMRT 1-56. Stecken Sie den Stecker des Fern- Messwertaufnehmers in die Buchse am unteren Ende des Gerätes. Die Handhabung des Gerätes bleibt unverändert, nur die Messwertaufnahme... -
Seite 36: Wartung
4. Wartung Wichtig: Alle Reparaturen dürfen nur von einer SKF Werkstatt durchgeführt werden. 1. Der TKRT 20 sollte keinen staubigen Bedingungen ausgesetzt werden. 2. Wenn übermäßige Abnutzung/Korrosion an der Gehäusebeschichtung beginnt und eine andere Farbe durchscheint, muss das Gerät zur Wartung an SKF zurückgeschickt werden. - Seite 93 SKF TKRT 20...
