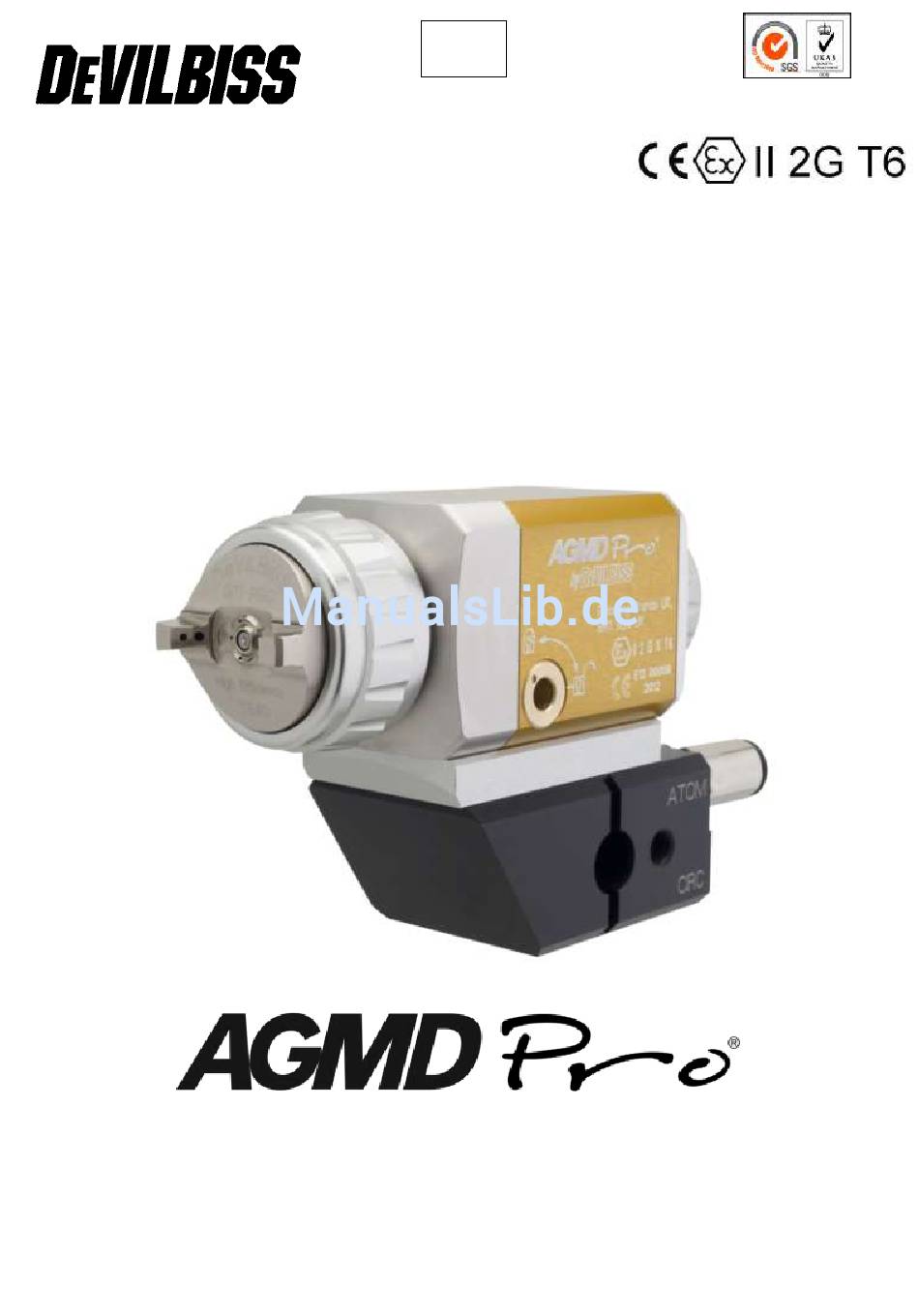

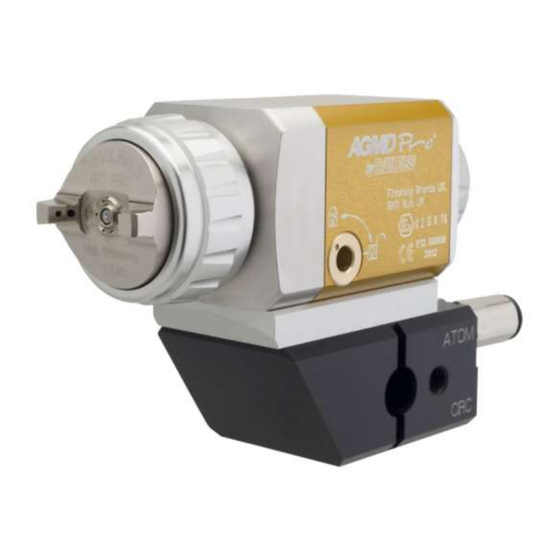

- Seite 1 SB-E-2-990 ISS.05 Betriebsanleitung AGMDPRO – Automatische Lackierpistole...
-
Seite 2: Inhaltsverzeichnis
Inhalt Thema Seite Technische Daten und Fertigungsmaterialien EU-Konformitätserklärung Sicherheitswarnungen Modell-Teilenummern Tabelle 1 – Luftkappen, Tabelle 2 – Flüssigkeitsnadeln & -düsen Ausführliche Ansicht Stückliste Abmessungen Anschlüsse Betrieb und Wartung A. Entfernen und Anbringen der Pistole B. Indexier-Luftkappe C. Entfernen der Düse und Nadel D. -
Seite 3: Technische Daten Und Fertigungsmaterialien
EU-Konformitätserklärung Finishing Brands UK Limited, Ringwood Rd, Bournemouth, Dorset, BH11 9LH, UK, erklären eigenverantwortlich als Hersteller des Spritzpistolenmodells AGMDPRO, dass das Gerät, auf das sich dieses Dokument bezieht, die folgenden Richtlinien oder Normendokumente einhält: BS EN 12100: 2010, BS EN 1953: 2013; Daher halten diese Geräte die Schutzanforderungen der folgenden Vorschriften ein: Richtlinie 2006/42/EG (die Maschinenrichtlinie) und EN 13463-1:2009, Richtlinie 94/9/EG zu Geräte und Schutzsysteme zur bestimmungsgemäßen... -
Seite 4: Sicherheitswarnungen
SICHERHEITSWARNUNGEN Brand und Explosion Lösungs- und Beschichtungsmittel sind ggf. leicht entflammbar oder entzündbar, wenn sie versprüht werden. Lesen IMMER Hinweise Herstellers Beschichtungsmittels und die COSHH-Blätter, bevor Sie das Gerät einsetzen. Benutzer müssen alle örtlichen und staatlichen Vorschriften sowie Anforderungen der Versicherungsgesellschaften hinsichtlich Belüftung, Brandsicherheitsmaßnahmen, Einsatz und Pflege der Arbeitsbereiche einhalten. -
Seite 5: Modell-Teilenummern
Modell-Teilenummern AGMDPRO # - #### - ## # Spritzpistolentyp Luftkappentyp Nicht vorhanden = Edelstahl Siehe Tabelle 1 P = Nadel mit Kunststoff- spitze U = Flüssigkeitsrückführung Größe der Flüssigkeitsdüse Siehe Tabelle 2 z.B. AGMDPRO-TE30-12P Wobei:- TE30 = Luftkappe 12P = 1,2-Düse mit Nadel mit Kunststoffspitze z.B. -
Seite 6: Ausführliche Ansicht
© 2015 Carlisle Fluid Technologies, dba Finishing Brands UK Ltd. -
Seite 7: Stückliste
STÜCKLISTE REF. BESCHREIBUNG TEILE-NR. MENGE LUFTKAPPE & RING SIEHE TABELLE 1 HALTERING & DICHTUNGEN AGMDPRO-408-K SICHERUNGSSCHEIBE HALTERINGDICHTUNG LUFTKAPPE FLÜSSIGKEITSDÜSE SIEHE TABELLE 2 INDEXIERKOPF-BAUGRUPPE AGMDPRO-11-1-K INDEXIER-SPRÜHKOPF SPRÜHKOPF-DICHTRING SN-98-K2 KOPF AGMDPRO-1-1-K KOPF - RÜCKFÜHRUNG AGMDPRO-1-1-U-K O-RING (5 STÜCK) AGMDPRO-29X-K5 KOPF-DICHTRING (2 STÜCK) AGMDPRO-9-K2 PACKUNG (5 STÜCK) -
Seite 8: Abmessungen
Abmessungen (alle Abmessungen in mm) Wichtig: Die Spritzpistole muss geerdet sein, um elektrostatische Ladungen zu verteilen, die durch Flüssigkeits- oder Luftflüsse verursacht werden können. Dies kann mit der Spritzpistolenhalterung oder leitenden Luft-/Flüssigkeitsschläuchen erzielt werden. Die elektrische Verbindung von der Spritzpistole zur Erde sollte mit einem Ohm-Messgerät geprüft werden. -
Seite 9: Anschlüsse
Anschlüsse Mat R Lüfte Zerst äuber Mat R Lüfte Zerst äuber Zerstä uber Lüft Mat R Lüft Versorgung Anschlussgröße Zerstäuber Zerstäuberluft 1/8 Zoll x 8 mm Lüfter Lüfterluft 1/8 Zoll x 8 mm Zylinderluft 1/8 Zoll x 6 mm Flüssigkeit 1/8 Zoll BSP Mat R Flüssigkeitsrückführung 1/8 Zoll BSP... -
Seite 10: Betrieb Und Wartung
BETRIEB Entfernen und Anbringen der Pistole 5 mm Indexier-Luftkappe 90° Vor dem Anziehen des Luftkappenrings sicherstellen, dass die Indexierzapfen und - Aussparungen aufeinander ausgerichtet sind. © 2015 Carlisle Fluid Technologies, dba Finishing Brands UK Ltd. -
Seite 11: Entfernen Der Düse Und Nadel
WARTUNG Warnung - Prüfen Sie vor dem Durchführen von Wartungsarbeiten, dass der Luft- und Flüssigkeitsdruck abgelassen ist. Mit Fett Bestandteilsrichtungspfeil für schmieren Demontage und Folgenummer. AGMD-010 Hinweis: Montage in umgekehrter Reihenfolge. Entfernen der Düse und Nadel Einen 10 mm- Innensechskant- schlüssel verwenden. -
Seite 12: Entfernen Der Schaltnocke
WARTUNG Entfernen der Schaltnocke 3 mm 1,8-2,2 Nm Entfernen von Kolben und Feder 5 mm © 2015 Carlisle Fluid Technologies, dba Finishing Brands UK Ltd. -
Seite 13: Fehlersuche
Fehlersuche Mögliche Probleme während des Betriebs FEHLER URSACHE BEHEBUNG Sprühmuster Zu dickes Kappenlöcher sind verstopft. Mit nicht-metallischer Spitze Sprühmuster oben reinigen. oder unten. Verstopfung oben oder unten an der Flüssigkeitsdüse. Reinigen. Kappen- und/oder Düsensockel ist verschmutzt. Reinigen. Linke oder rechte Kappenlöcher sind Mit nicht-metallischer Spitze verstopft. -
Seite 14: Undichte Stellen
O-Ringe beschädigt oder fehlen. O-Ringe mit AGMDPRO-29X-K5 Flüssigkeitsaustritt zwischen der auswechseln. Lackierpistole und der Zwischenplatte. Nockenverriegelung nicht arretiert oder Nocke arretieren oder mit AGMDPRO- abgenutzt. 406-K auswechseln. Montagefehler Lackierpistole lässt sich nicht auf der Nockenverriegelung ist nicht geöffnet. Die Nockenverriegelung mit einem Zwischenplatte positionieren. -
Seite 15: Zubehör
ZUBEHÖR AGMDPRO-402-K ZWISCHENPLATTE REF. BESCHREIBUNG TEILE-NR. MENGE Zwischenplatte * Arretierstift Luftschlauch (2 Stück) AGMDPRO-52-K2 O-Ringe (5 Stück) AGMDPRO-29X-K5 Schraube AGMD-142 *Im Nocken- Wartungskit AGMDPRO-406-K enthalten Ausbaubarer Fixierzapfen - Kann zum Anbau der Zwischenplatte an bestehende Spezialmaschinenadapter ohne Veränderung entfernt werden. -
Seite 16: Garantie
Garantie Finishing Brands UK Limited bietet für dieses Produkt ein Jahr Garantie. Carlisle Fluid Technologies, Dba, Finishing Brands UK Limited Ringwood Road Bournemouth BH11 9LH Tel.: +44 1202 571111 Fax: +44 1202 581940 Website-Adresse http://www.finishingbrands.eu Eingetragener Firmensitz: Finishing Brands UK Limited 400 Capability Green Luton Bedfordshire...
