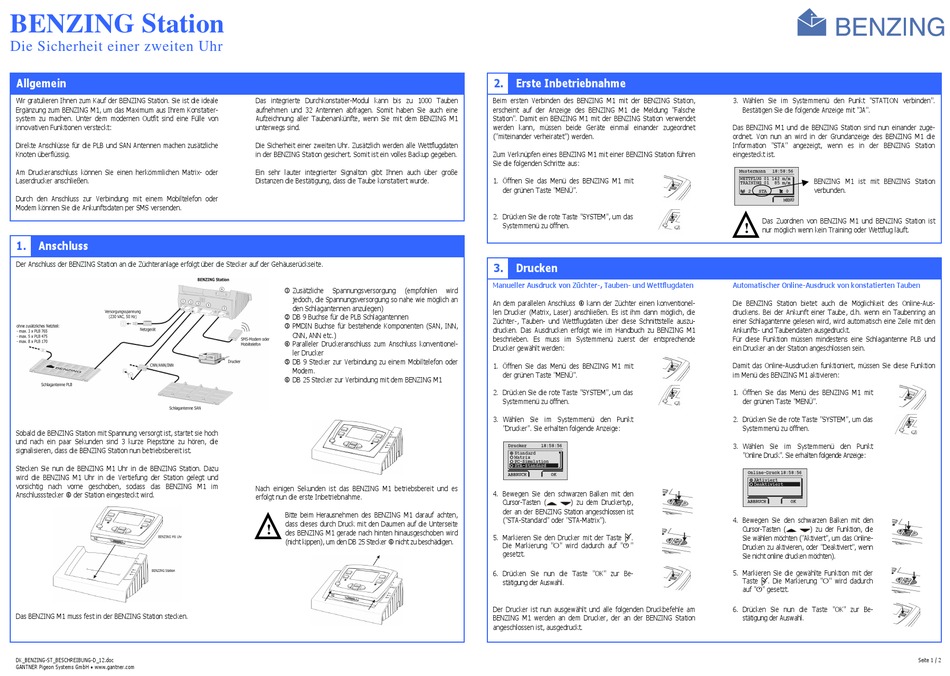

BENZING Station Bedienungsanleitung

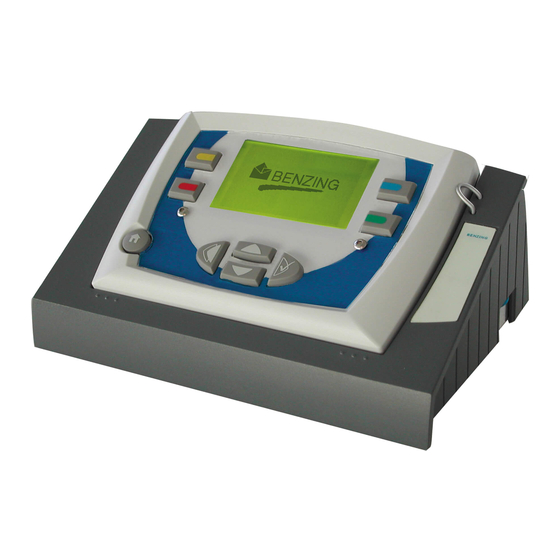

BENZING Station
Die Sicherheit einer zweiten Uhr
Allgemein
Wir gratulieren Ihnen zum Kauf der BENZING Station. Sie ist die ideale
Ergänzung zum BENZING M1, um das Maximum aus Ihrem Konstatier-
system zu machen. Unter dem modernen Outfit sind eine Fülle von
innovativen Funktionen versteckt:
Direkte Anschlüsse für die PLB und SAN Antennen machen zusätzliche
Knoten überflüssig.
Am Druckeranschluss können Sie einen herkömmlichen Matrix- oder
Laserdrucker anschließen.
Durch den Anschluss zur Verbindung mit einem Mobiltelefon oder
Modem können Sie die Ankunftsdaten per SMS versenden.
1. Anschluss
Der Anschluss der BENZING Station an die Züchteranlage erfolgt über die Stecker auf der Gehäuserückseite.
Sobald die BENZING Station mit Spannung versorgt ist, startet sie hoch
und nach ein paar Sekunden sind 3 kurze Piepstöne zu hören, die
signalisieren, dass die BENZING Station nun betriebsbereit ist.
Stecken Sie nun die BENZING M1 Uhr in die BENZING Station. Dazu
wird die BENZING M1 Uhr in die Vertiefung der Station gelegt und
vorsichtig nach vorne geschoben, sodass das BENZING M1 im
Anschlussstecker R der Station eingesteckt wird.
Das BENZING M1 muss fest in der BENZING Station stecken.
DK_BENZING-ST_BESCHREIBUNG-D_12.doc
GANTNER Pigeon Systems GmbH • www.gantner.com
Das integrierte Durchkonstatier-Modul kann bis zu 1000 Tauben
aufnehmen und 32 Antennen abfragen. Somit haben Sie auch eine
Aufzeichnung aller Taubenankünfte, wenn Sie mit dem BENZING M1
unterwegs sind.
Die Sicherheit einer zweiten Uhr. Zusätzlich werden alle Wettflugdaten
in der BENZING Station gesichert. Somit ist ein volles Backup gegeben.
Ein sehr lauter integrierter Signalton gibt Ihnen auch über große
Distanzen die Bestätigung, dass die Taube konstatiert wurde.
M Zusätzliche Spannungsversorgung (empfohlen
jedoch, die Spannungsversorgung so nahe wie möglich an
den Schlagantennen anzulegen)
N DB 9 Buchse für die PLB Schlagantennen
O PMDIN Buchse für bestehende Komponenten (SAN, INN,
CNN, ANN etc.)
P Paralleler Druckeranschluss zum Anschluss konventionel-
ler Drucker
Q DB 9 Stecker zur Verbindung zu einem Mobiltelefon oder
Modem.
R DB 25 Stecker zur Verbindung mit dem BENZING M1
Nach einigen Sekunden ist das BENZING M1 betriebsbereit und es
erfolgt nun die erste Inbetriebnahme.
Bitte beim Herausnehmen des BENZING M1 darauf achten,
dass dieses durch Druck mit den Daumen auf die Unterseite
!
des BENZING M1 gerade nach hinten hinausgeschoben wird
(nicht kippen), um den DB 25 Stecker R nicht zu beschädigen.
2. Erste Inbetriebnahme
Beim ersten Verbinden des BENZING M1 mit der BENZING Station,
erscheint auf der Anzeige des BENZING M1 die Meldung "Falsche
Station". Damit ein BENZING M1 mit der BENZING Station verwendet
werden kann, müssen beide Geräte einmal einander zugeordnet
("miteinander verheiratet") werden.
Zum Verknüpfen eines BENZING M1 mit einer BENZING Station führen
Sie die folgenden Schritte aus:
1. Öffnen Sie das Menü des BENZING M1 mit
der grünen Taste "MENÜ".
2. Drücken Sie die rote Taste "SYSTEM", um das
Systemmenü zu öffnen.
3. Drucken
Manueller Ausdruck von Züchter-, Tauben- und Wettflugdaten
wird
An dem parallelen Anschluss P kann der Züchter einen konventionel-
len Drucker (Matrix, Laser) anschließen. Es ist ihm dann möglich, die
Züchter-, Tauben- und Wettflugdaten über diese Schnittstelle auszu-
drucken. Das Ausdrucken erfolgt wie im Handbuch zu BENZING M1
beschrieben. Es muss im Systemmenü zuerst der entsprechende
Drucker gewählt werden:
1. Öffnen Sie das Menü des BENZING M1 mit
der grünen Taste "MENÜ".
2. Drücken Sie die rote Taste "SYSTEM", um das
Systemmenü zu öffnen.
3. Wählen Sie im Systemmenü den Punkt
"Drucker". Sie erhalten folgende Anzeige:
4. Bewegen Sie den schwarzen Balken mit den
Cursor-Tasten ( ) zu dem Druckertyp,
der an der BENZING Station angeschlossen ist
("STA-Standard" oder "STA-Matrix").
5. Markieren Sie den Drucker mit der Taste
Die Markierung "O" wird dadurch auf "O . "
gesetzt.
6. Drücken Sie nun die Taste "OK" zur Be-
stätigung der Auswahl.
Der Drucker ist nun ausgewählt und alle folgenden Druckbefehle am
BENZING M1 werden an dem Drucker, der an der BENZING Station
angeschlossen ist, ausgedruckt.
3. Wählen Sie im Systemmenü den Punkt "STATION verbinden".
Bestätigen Sie die folgende Anzeige mit "JA".
Das BENZING M1 und die BENZING Station sind nun einander zuge-
ordnet. Von nun an wird in der Grundanzeige des BENZING M1 die
Information "STA" angezeigt, wenn es in der BENZING Station
eingesteckt ist.
Das Zuordnen von BENZING M1 und BENZING Station ist
!
nur möglich wenn kein Training oder Wettflug läuft.
Automatischer Online-Ausdruck von konstatierten Tauben
Die BENZING Station bietet auch die Möglichkeit des Online-Aus-
druckens. Bei der Ankunft einer Taube, d.h. wenn ein Taubenring an
einer Schlagantenne gelesen wird, wird automatisch eine Zeile mit den
Ankunfts- und Taubendaten ausgedruckt.
Für diese Funktion müssen mindestens eine Schlagantenne PLB und
ein Drucker an der Station angeschlossen sein.
Damit das Online-Ausdrucken funktioniert, müssen Sie diese Funktion
im Menü des BENZING M1 aktivieren:
1. Öffnen Sie das Menü des BENZING M1 mit
der grünen Taste "MENÜ".
2. Drücken Sie die rote Taste "SYSTEM", um das
Systemmenü zu öffnen.
3. Wählen Sie im Systemmenü den Punkt
"Online Druck". Sie erhalten folgende Anzeige:
4. Bewegen Sie den schwarzen Balken mit den
Cursor-Tasten ( ) zu der Funktion, die
.
Sie wählen möchten ("Aktiviert", um das Online-
Drucken zu aktivieren, oder "Deaktiviert", wenn
Sie nicht online drucken möchten).
5. Markieren Sie die gewählte Funktion mit der
Taste . Die Markierung "O" wird dadurch
auf "O . " gesetzt.
6. Drücken Sie nun die Taste "OK" zur Be-
stätigung der Auswahl.
BENZING M1 ist mit BENZING Station
verbunden.
Seite 1 / 2
