LUNA
LUNA 120 top2
120 0 100
120 0 200
Montage- und
Bedienungsanleitung
Dämmerungsschalter
D
GB
F
I
E
P
NL
PL
0
6
12
18
24
MENU
OK
1
2
0,5mm -
2
2,5mm
2600 W
16A-10AX
250V~
1
2
3

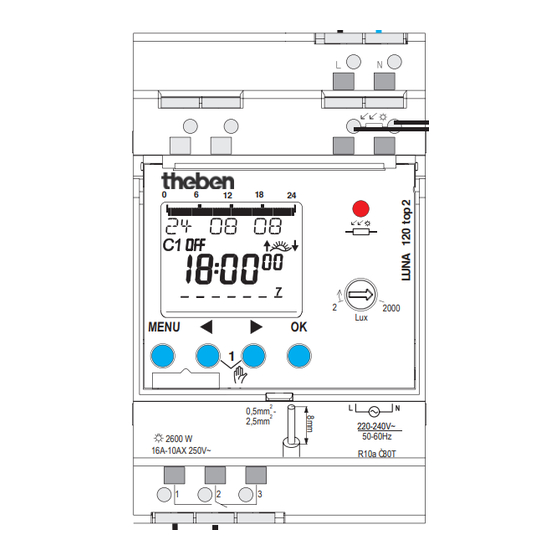

LUNA 120 top2
Korrekter Anschluss zur einwandfreien Funktion der Nulldurchgangs-
schaltung erforderlich (siehe Anschlussbild)!
309 272 01
2
2000
Lux
220-240V~
230-240V~
50-60Hz
R10a Ò30T
D
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Theben LUNA
Inhaltszusammenfassung für Theben LUNA
- Seite 1 309 272 01 LUNA LUNA 120 top2 120 0 100 120 0 200 Montage- und 2000 Bedienungsanleitung MENU Dämmerungsschalter 0,5mm - 2,5mm 230-240V~ 220-240V~ 50-60Hz 2600 W 16A-10AX 250V~ R10a Ò30T LUNA 120 top2 Korrekter Anschluss zur einwandfreien Funktion der Nulldurchgangs-...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Grundlegende Sicherheitshinweise Display und Tasten/Bedienprinzip Übersicht Menüführung Anschluss/Montage Anschluss/Montage Lichtsensor Erstinbetriebnahme Luxwerte einstellen Menüpunkt LICHT Verzögerungszeit einstellen Menüpunkt PROGRAMM Schaltzeit programmieren Menüpunkt MANUELL Hand- und Dauerschaltung Menüpunkt OPTIONEN PIN-Code eingeben Speicherkarte OBELISK top2 Technische Daten Serviceadresse/Hotline... -
Seite 3: Grundlegende Hinweise
Grundlegende Hinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 50022) • Gangreserve (10 Jahre) verringert sich bei gesteckter Speicherkarte (im Batteriebetrieb) •... -
Seite 4: Display Und Tasten/Bedienprinzip
Display und Tasten Bedienprinzip Programmierte 1. Textzeile lesen ON-Schaltzeiten Blinkender Text/Symbol stellt Frage dar Datumsanzeige Zeitanzeige Kanalzustand Wochentage von 1 – 7 ON = Ein 2. Entscheidung treffen OFF = Aus Anzeige der aktiven Tasten mit der jeweiligen Funktion bbbb NEIN Bestätigung Ändern/... -
Seite 5: Übersicht Menüführung
Übersicht Menüführung MENU 19 10 08 LICHT PROGRAMM ZEIT/DAT MANUELL OPTIONEN ENDE 9:40 EIN-VER- UHRZEIT DAUER EIN BETRIEBS- FREI 56 STD-ZAEHLER ZOEGERUNG DATUM DAUER AUS LCD-BE- AUS-VER- LEUCHTUNG ZOEGERUNG ENDE ABFRAGEN SO--WI HAND EIN SPRACHE AENDERN WOCHEN-... -
Seite 6: Anschluss/Montage
Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Leitung 45° Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Federsteckklemme Gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Erden und kurzschließen! Federsteck- klemmen- Leitung anschließen öffner ... -
Seite 7: Anschluss/Montage Lichtsensor
Anschluss/Montage Lichtsensor Länge des Anschlusskabels beachten: max. 100 m 2 x 1,5 mm , max. 50 m 2 x 0,75 mm Parallelführung der Sensorleitung zu Starkstromleitungen vermeiden. Aufbau-Lichtsensor: 0,5–2,5 mm , Leitung auf 10 mm (max. 11 mm) abisolieren. 50 m 907 0 011 907 0 416... -
Seite 8: Erstinbetriebnahme
Erstinbetriebnahme DEUTSCH PROGRAMME BEHALTEN Sprache, Datum, Zeit sowie DATUMS- FORMAT Sommer-/ Winterzeitregel JAHR einstellen MONAT ZEITFORMAT Beliebige Taste drücken und Anzeigen STUNDE im Display folgen (siehe Bild). SO-WI GB/ 28 02 08 MINUTE oder IRL/P 9:40 SO-WI SO-WI FIN/ EUROPA GR/TR... -
Seite 9: Luxwerte Einstellen
Luxwerte einstellen Der Dämmerungsschalter mit externem Lichtsensor steuert Beleuchtungsanlagen für Straßen, Treppen, Ein- gänge etc. Gewünschten Bereich von 2–2000 lx mit einem Schraubendreher am Potenziometer einstellen 2000 (siehe Bild). MENU Die rote LED leuchtet, sobald der eingestellte Lux-Wert 0,5mm - die Umgebungshelligkeit unterschreitet. -
Seite 10: Verzögerungszeit Einstellen
Verzögerungszeit einstellen Ein-/Aus-Verzögerungszeit von 1 min. ist voreingestellt, um Fehlschaltungen durch LICHT Blitze, Autoscheinwerfer usw. zu vermeiden. oder EIN-VER- AUS-VER- ZOEGERUNG ZOEGERUNG Während die Verzögerungszeit abläuft, blinkt MINUTE MINUTE der Kanalzustand (ON, OFF). SEKUNDE SEKUNDE MENU drücken (siehe Bild). -
Seite 11: Schaltzeit Programmieren
Schaltzeit programmieren (z. B. bei einer Nacht- ausschaltung am Wochenende PROGRAMM 23:00 – 05:00 Uhr) NACHT-AUS- ABFRAGEN SCHALTUNG STUNDE MENU drücken (siehe Bild). AENDERN MINUTE LOESCHEN Sie haben 56 freie Speicherplätze MONTAG ENDE zur Verfügung. DAUER BIS Schaltzeit für einen Tag gleiche Schaltzeit für... -
Seite 12: Hand- Und Dauerschaltung
Hand- und Dauerschaltung Die Hand- und Dauerschaltung kann menü- Handschaltung geführt in MANUELL oder (in der Automatik- Umkehrung des Kanalzustandes bis zur näch- Anzeige) per Tastenkombination (siehe Bild) sten automatischen bzw. programmierten eingestellt werden. Schaltung. Dauerschaltung Kanal Solange eine Dauerschaltung (Ein oder Aus) aktiviert ist, wirken die programmierten Aktivieren Handschaltung Schaltzeiten nicht. -
Seite 13: Pin-Code Eingeben
Der PIN-Code wird menügeführt in Speicherkarte verwenden OPTIONEN (siehe Bild) eingestellt. Speicherkarte in die Schaltuhr stecken. Wenn Sie den PIN vergessen haben, rufen Sie Gespeicherte Schaltzeiten abfragen, in die die Theben-Hotline an. Schaltuhr ein-/auslesen oder Obeliskprogramm starten. OPTIONEN BETRIEBS- ... -
Seite 14: Technische Daten
AgSnO Serviceadresse/Hotline 16 A/250 V~ cos ϕ = 1 Schaltleistung: 10 A/250 V~ cos ϕ = 0,6 Serviceadresse Leuchtstofflampe: 10 AX Theben AG Schaltleistung min.: 10 mA/230 V AC Hohenbergstr. 32 100 mA/12 V AC/DC Glühlampenlast: 2600 W 72401 Haigerloch...
