Elektrik Beschreibung; Transport Und Aufstellung; Geräuschemission; Lagerung Der Maschine - Formech Compac Mini Aufstellungs-, Bedienungs Und Wartungsanleitung

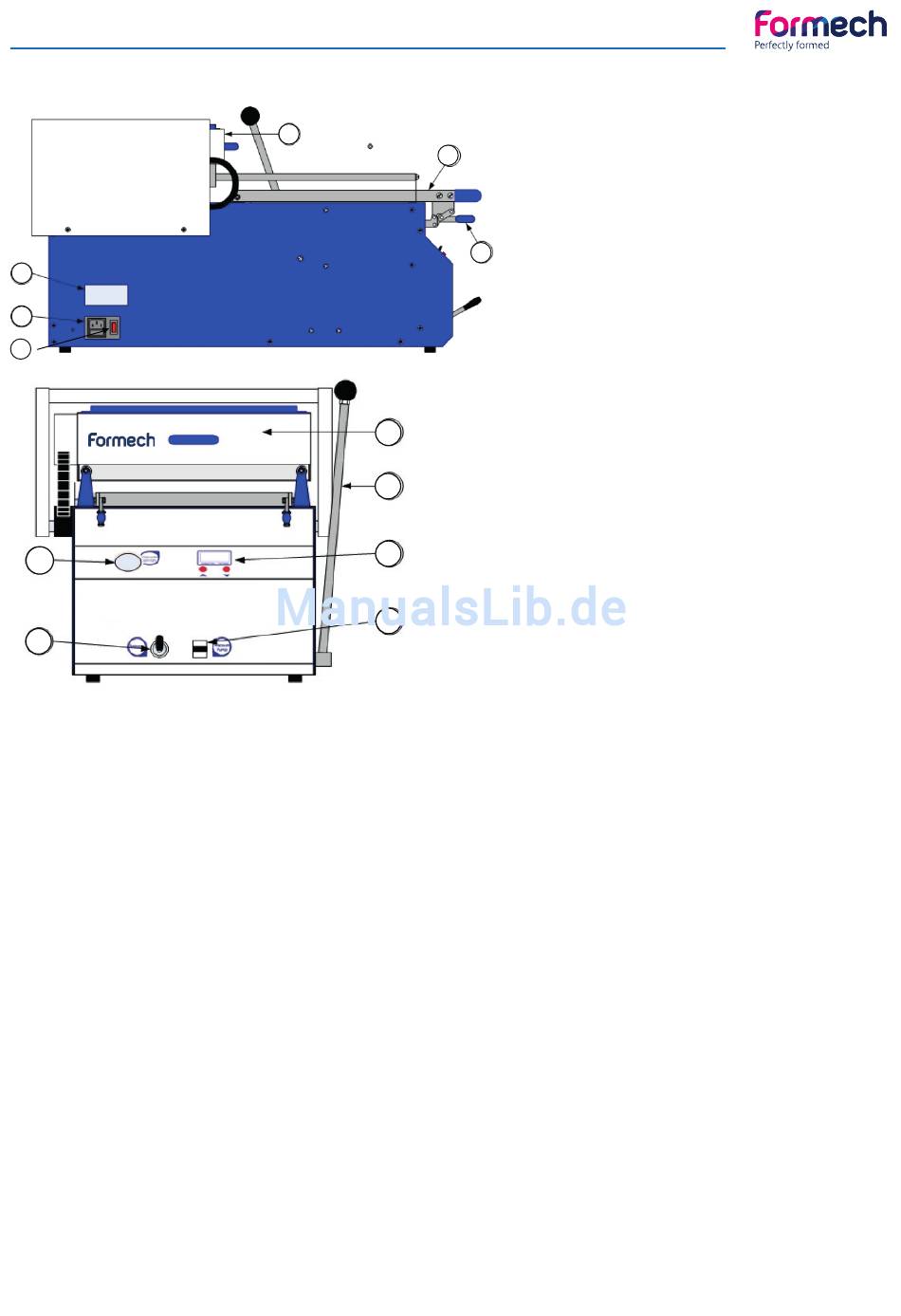

Gesamtanordnung
1
2
3
11
7

Elektrik Beschreibung

Stromversorgung Einphasig: 208V-240V ac
Frequenz:
Gesamtstrom- verbrauch:

Transport und Aufstellung

Die Compact Mini wird auf einer Palette festgeschnallt oder in einer Kiste geliefert. Die Maschine kann aus-
gepackt werden und dann auf eine Werkbank, einen Tisch oder den Compac Mini Gerätewagen gestellt wer-
den. Stellen Sie sicher, dass die Struktur, Größe und Belastbarkeit der Werkbank oder des Tisches ausreichend
für das Maschinengewicht sind. Es werden mindestens 2 Personen gebraucht, um die Maschine anzuheben.
Falls der Compac Mini Wagen verwendet wird, stellen Sie sicher, dass die 2 Halteschrauben der Maschine auf
der unteren Seite des Wagens/ der Maschine angebracht werden.
Geräuschemission
Die Geräuschemissionen der Formech Compac Mini sind geringer als 70dB(A).

Lagerung der Maschine

Die Formech Compac Mini muss an einem trockenen Ort gelagert werden. Falls die Maschine über einen
längeren Zeitraum nicht verwendet wird, lassen Sie die Pumpe von Zeit zu Zeit laufen (1x pro Monat).
6
6
Compac Mini
8
9
10
50-60Hz
1.1Kw
4
5

Technische Beschreibung

Normwerkstoffgröße:
Maximale Formungsfl äche:
Maximale Ziehtiefe:
Gesamtbreite:
Gesamthöhe:
Gesamtlänge:
Gewicht
Bedienungsanleitung - Formech Compac Mini
6
1- Typenschild
2- Netzanschlusssteckdose
3- Notschalter AN/AUS
4- Klemmrahmen
5- Werkstoffklemme
6- Heizungskasten.
7- Vakuum-/Druckluft-Ventil
8- Tischhebel
9- Digitale Zeitschaltuhr
10- Vakuumpumpen-Schalter
EIN/AUS
11. Vakuummeter
305mm x 255mm
280mm x 230mm
125mm
440mm
425mm
835mm
35Kg
