SMARTFOX SolarEdge Web-Kit Installationsanleitung

S M A R T F O X W e b - K i t f ü r S o l a r E d g e
I n s t a l l a t i o n s a n l e i t u n g

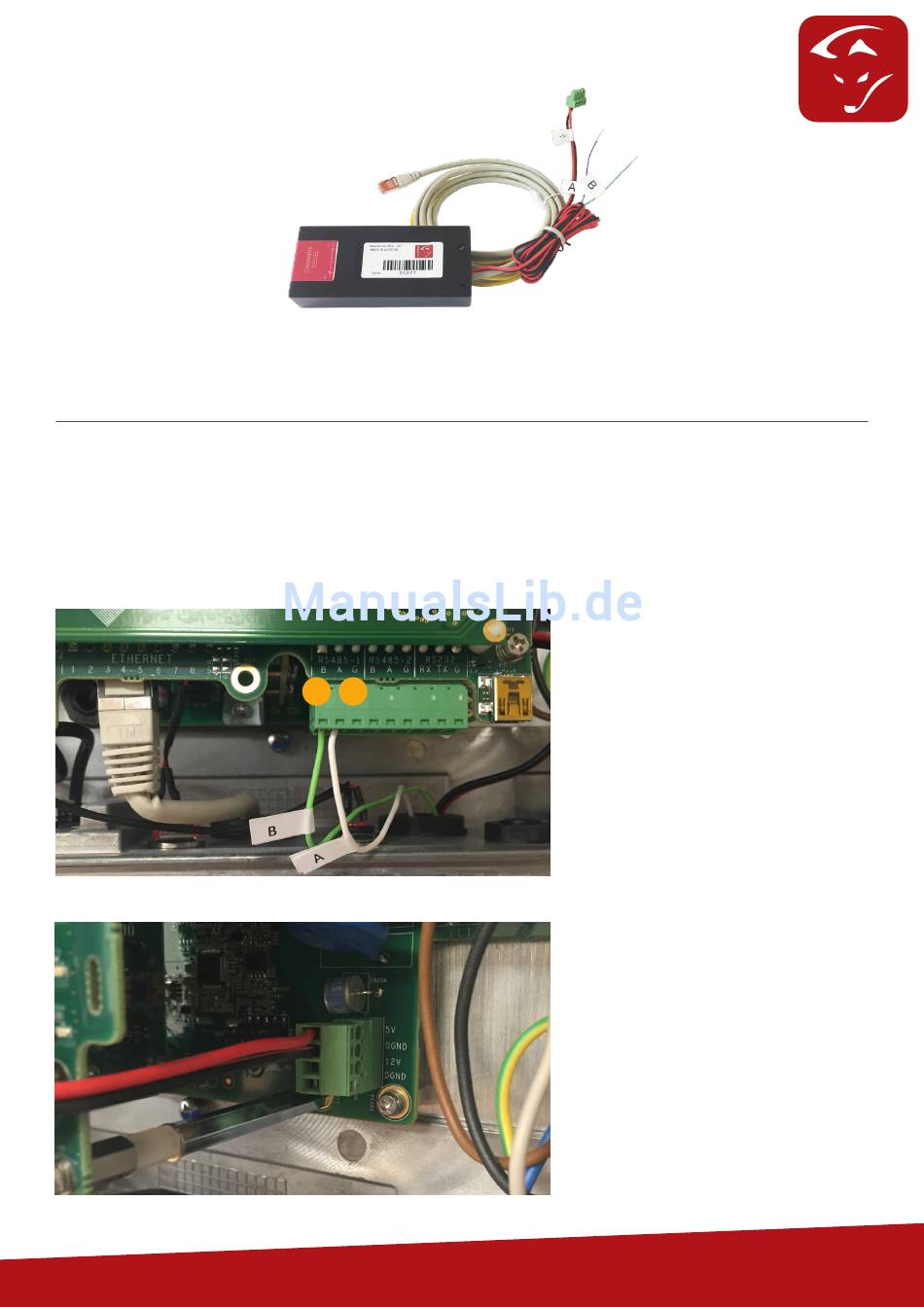

Anschluss RS485 Ethernet Umsetzer:
Der Umsetzer wird mit einem Kabelsatz ca. 2m (Spannungsversorgung, RS485 Anschlusskabel und Ethernetkabel)
ausgeliefert. Die Umsetzerbox wird in der Nähe des Wechselrichters befestigt.
1. Verbinden Sie das Ethernetkabel mit Ihrem Switch / Router.
2. Schließen Sie das RS485 Kabel am Wechselrichter an:
3. Stecken Sie die Spannungsversorgung am Wechselrichter an:
B A
ww w. smar t fox. a t
W e c h s e l r i c h t e r
®
Das Web-Kit wird mit 5VDC versorgt.
In älteren Wechselrichtern kann diese
Steckverbindung nicht ausgeführt sein.
Wir empfehlen daher, zur Versorgung
der Platine ein externes Netzteil 5V 1A zu
verwenden.
Bei SE25k & SE27.6k Wechselrichtern
ist intern nur eine 12V-Schnittstelle
ausgeführt. Es wird immer ein externes
Netzteil benötigt.
